Н. Н. Шереметьевский, В. М. Долкарт
магистрально-модульные микросредства
управляющей вычислительной техники
ченение микросредств управляющей вычисли-
техники (МСУВТ) серий В7 и В9 позволяет соз-
автоматизированные системы управления элект-
^дованием и технологическими процессами элект-
1ческих производств, повышать эффективность
ования основного электротехнического оборудо-
надежность и гибкость системы управления.
Разв
сферы ее применения сопровождается расширением
круга задач, которые ставятся современным производ-
ством перед вычислительной управляющей техникой и
системами управления оборудованием. Общая произ-
водственная вычислительная управляющая система за-
вода, фабрики или станции должна быть интегрирован-
ной, обеспечивающей доступность и пригодность вы-
числительных возможностей на всех уровнях, где в них
есть потребность, и в те моменты времени, когда такая
потребность возникает.
Иерархия вычислительных управляющих средств
должна пронизывать все производство, начиная от ин-
формационных систем для руководителей и кончая це-
ховыми системами и отдельными участками, распрост-
раняясь до отдельных станков или процессов. Общая
интегрированная производственная управляющая вычис-
лительная система, обычно называемая системой комп-
лексной автоматизации производства (СКАП) и вклю-
чающая в себя систему автоматизации проектирования
(САПР), автоматизированную систему управления
производством (АСУП), автоматизированные системы
управления технологическими процессами (АСУТП) и
различные вспомогательные автоматизированные систе-
мы, использующие ЭВМ [1], должна быть иерархичной
и распределенной в пространстве.
Для того, чтобы такие вычислительные системы ста-
ли реальностью, все необходимые для их создания эле-
менты должны закладываться на уровне разработки
отдельных подсистем. Автоматизированные или полно-
стью автоматические подсистемы управления оборудо-
ванием или технологическими процессами, осуществля-
ющие связь с оборудованием, процессом и оператором,
работают в реальном масштабе времени и решают за-
дачи, связанные с управлением цифровыми и аналого-
выми процессами, происходящими в реальном оборудо-
вании и объектах.
Такие задачи хотя и требуют большого объема вы-
числений, однако легко допускают их распараллелива-
ние, разделение задачи управления объектом или про-
цессом на отдельные достаточно простые законченные
составные части, которые можно решать независимо.
Таким образом, средства управляющей вычислительной .
техники для этих подсистем должны иметь архитекту-
ру, обеспечивающую одновременное решение множест-
ва достаточно простых и свободно-связанных задач, а
также широкий набор гибких аналоговых и цифровых
устройств связи с объектом, образующих интерфейс с
процессом и удобный интерфейс с оператором.
В процессе разработки АСУ электротехнических про-
изводств выявилась потребность в новой архитектуре
управляющих вычислительных средств, которые отвеча-
ли бы всем требованиям производства, а также сущест-
вующим и перспективным возможностям полупровод-
никовой технологии производства БИС. СБИС и
ССБИС однокристальных микропроцессоров, однокри-
стальных микроЭВМ, схем памяти больших емкостей
[2-4].
В то же время эти управляющие вычислительные
средства новой архитектуры должны сохранить и раз^
вить все полезные идеи, реализованные в предыдущем
поколении управляющих вычислительных средств, преж-
де всего — возможности агрегатирования вычислитель-
ных систем, гибкого наращивания вычислительной мощ-
ности, создания иерархических систем, в том числе с
распределенной управляющей вычислительной мощно-
стью. Новая архитектура средств управляющей вычис-
лительной техники должна быть параллельной, много-
процессорной, многомашинной, обеспечивающей пере-
менную аппаратно-программную модульность в рамках^
общей многоуровневой локальной управляющей вычис-'
лительной сети с распределенной управляющей вычис-
лительной мощностью, а также повышение «интеллек-
туальности» всех частей автоматизированных управля-
ющих вычислительных систем с переносом процесса
обработки информации возможно ближе к местам ее
возникновения и использования.
Такая архитектура была предложена в середине
70-х годов в виде нового поколения магистрально-мо-
дульных управляющих вычислительных структур, в ко-
торых общая системная параллельная стандартная ма-
гистраль объединяет в едином конструктиве аппаратно-
программные модули, изготовленные в виде совмести-
мых одноплатных микроЭВМ, ЗУ, устройств ввода-
вывода, УСО и интерфейса с внешними ЗУ [5, 6]. Ис-
пользование новейших БИС, СБИС, а в дальнейшем
ССБИС, позволит создать мощные и недорогие одно-
платные микроЭВМ и устройства расширения ресур-
сов, образующие в едином конструктиве мощные много-
машинные микросистемы с мегабайтным объемом опе-
ративной памяти и производительностью в несколько
миллионов операций в секунду, выполненные всего на
нескольких многослойных печатных платах. Именно та-
кая архитектура магистрально-модульной структуры но-
вого поколения и была использована при разработке
микросредств управляющей вычислительной техники се-
рии В7 (8-разрядных) и серии В9 (16-разрядных) —
МСУВТ В7/В9, проблемно-ориентированных на исполь-
зование в АСУ электротехнических производств.
В настоящее время в состав модулей МСУВТ В7/В9
входят три типа процессорных устройств, четыре типа
устройств расширения процессорных ресурсов, семь ти-
пов устройств сопряжения, шесть типов устройств ана-
логового ввода-вывода и четыре типа устройств цифро-
вого ввода-вывода. Предполагается дальнейшее рас-
ширение номенклатуры модулей МСУВТ В7/В9, причем
основное внимание будет уделено расширению набора
устройств связи с объектом. В микросистему, собран-
ную в блоке из плат МСУВТ В7/В9, могут входить 6,
12 или 24 печатные платы различных устройств, восемь
из которых могут быть ведущими, т. е. способными за-
нимать. системную межмашинную магистраль (ММ) и
осуществлять связь с ведомым одноплатным устройст-
вом. Схема последовательного арбитража занятия ма-
гистрали допускает совместную работу в одной микро-
системе до четырех ведущих устройств, схема парал-
лельного арбитража — до восьми. Работа системной
межмашинной открытой магистрали, электрически сов-
местимой со стандартной международной системной
межплатной магистралью IEEE-796, не зависит от ти-
па микропроцессора, используемого в платах ведущих
устройств.
В микросистемах МСУВТ В7/В9 микропроцессоры
ведущих одноплатных-микроЭВМ имеют на- плате соб-
ственные ресурсы оперативной и постоянной памяти,
таймеры, контроллеры прерываний, программируемый
последовательный и параллельный интерфейсы. При ис-
пользовании нескольких одноплатных микроЭВМ обра-
зуется микросистема из свободно-связанных мультипро-
цессоров, каждый из которых имеет свою копию опера-
ционной системы. Наличие быстродействующей межпро-
цессорной связи через ММ и, особенно, через двухпорто-
вые устройства памяти одноплатных микроЭВМ. дела-
ет эффективной совместную работу нескольких одно-
платных микроЭВМ по решению общей задачи управ-
ления оборудованием или процессом.
«Двухпортовые устройства памяти образуют в микро-
системе единое поле системной памяти," в которой связь
между отдельными подсоединенными к ММ модулями
одноплатных микроЭВМ сводится просто к передаче по
ММ блоков данных из одной области памяти в дру-
гую. Некоторые одноплатные микроЭВМ помимо вы-
хода на ММ имеют выход на внутримашинную магист-
раль (ВМ), через которую к ним могут подключиться
одноплатные, периферийные устройства ввода-вывода
и УСО, требующие большого объема предварительной
обработки получаемой или выдаваемой информации.
При эгом обработка информации производится в мик-
роЭВМ, управляющей работой внутренней магистрали
без занятия общей системной м.агнетрали.
Таким образом, управляющие вычислительные сред-
ства МСУВТ В7/В9 характеризуются возможностью на-
ращивания вычислительной управляющей мощности пу-
тем добавления одноплатных аппаратно-программных
модулей, совместной обработки 8- и 16-разрядных дан-
ных, способностью адресовать до 16 Мбайт системной
памяти, широким набором разнообразных УСО. Архи-
тектура МСУВТ В7/В9 допускает независимую разра-
ботку' /аппаратно-программных одноплатных модулей с
последующим их объединением в единую управляющую
микросистему. В МСУВТ В7/В9 применяются серийно
выпускаемые микропроцессорные комплекты БИС К580
и К1810 (однокристальный микропроцессор К1810ВМ86).
На основе МСУВТ разработаны автоматический ре-
гулятор возбуждения турбо- и гидрогенераторов типа
АРВ-СДМ, позволяющий повысить пропускную способ-
ность линий электропередач ЕЭС СССР, устройство
противоаварийной автоматики энергосистем типа ПАА,
регулятор мощности турбоагрегата типа ЭЧСР-М.
Важным свойством управляющих вычислительных,
средств МСУВТ В7/В9 является их повышенная меха-
ническая устойчивость, позволяющая надежно работать
в непосредственной близости к электрооборудованию в
условиях повышенных вибраций. Широкое применение
в модулях УСО гальванических развязок обеспечивает
надежную работу в условиях повышенных электромаг-
Использование МСУВТ В7/В9 позволяет создавать
«интеллектуальное цифровое электрооборудование», реа-
лизующее удобный и гибкий интерфейс с процессом, опе-
ратором, заводским или ■станционным оборудованием.
Переход к более сложным цифровым алгоритмам уп-
равления процессами и оборудованием с применением
моделирования процесса работы на основе измеряемых
и вычисляемых параметров процесса, с адаптацией к
условиям работы должен обеспечить экономию энергии,
сырья и материалов при лучшем использовании основ-
ного оборудования и повышении качества изготовляе-
мой продукции. Микросистемы, собираемые из
МСУВТ В7/В9 (рис. 1), обладают большими вычисли-
тельными и управляющими возможностями, которые
непрерывно расширяются по мере разработки новых
одноплатных модулей, в первую очередь, модулей УСО
и ввода-вывода.
Такие микросистемы образуют местные управляю-
щие вычислительные комплексы для управления от-
дельным процессом или оборудованием. В то же время

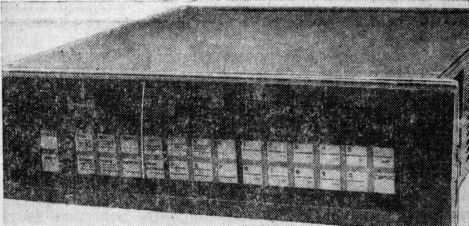

Рис 1 Общий вид шестиплатной микросистемы МСУВТ
В7/В9
в состав МСУВТ В7/В9 входят аппаратно-программные
модули, позволяющие соединить отдельные управляю-
щие вычислительные микросистемы в локальную вычис-
лительную сеть [7], располагаемую на расстоянии 0,5—
2 км. Микросистемы, входящие в локальную вычисли-
тельную сеть, соединяются дистанционной магистралью
(ДМ), образуя магистральную моноканальную локаль-
ную вычислительную сеть с дублированной магистралью
(рис. 2). Управление ДМ осуществляется контролле-
ром, располагаемым в одной из микросистем (в осталь-

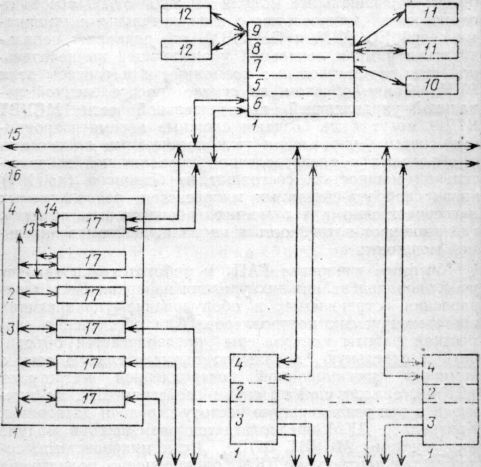

Рис. 2. Типичная структурная схема локальной вычис-
лительной сети, образованной микросистемами МСУВТ
В7/В9:
1 — микросистема; 2 — 8-разрядный процессор с ОЗУ
и ПЗУ; 3 — УСО; 4 — станция ДМ; 5 — 16-разрядный
процессор с ОЗУ и ПЗУ; 6 — контроллер ДМ; 7 —
контроллер дисплея; 8 — контроллер НГМД; 9 — кон-
троллер АЦПУ; 10 — дисплей; И — НГМД; 12 —
АЦПУ; 13 — межмашинная магистраль; 14 — внутри-
машинная магистраль; 15 — 0-ой канал дистанционной
магистрали; 16 — 1-ый канал ДМ; 17 — одноплатные
модули микроЭВМ и устройств
ных микросистемах располагаются станции ДМ). Приме-
нение единого центрального устройства управления
ДМ облегчает процедуру опроса требований микроси-
Рис. 2. Типичная структурная схема локальной вычис-
лительной сети, образованной микросистемами МСУВТ
В7/В9:
1 — микросистема; 2 — 8-разрядный процессор с ОЗУ
и ПЗУ; 3 — УСО; 4 — станция ДМ; 5 — 16-разрядный
процессор с ОЗУ и ПЗУ; 6 — контроллер ДМ; 7 —
контроллер дисплея; 8 — контроллер НГМД; 9 — кон-
троллер АЦПУ; 10 — дисплей; И — НГМД; 12 —
АЦПУ; 13 — межмашинная магистраль; 14 — внутри-
машинная магистраль; 15 — 0-ой канал дистанционной
магистрали; 16 — 1-ый канал ДМ; 17 — одноплатные
модули микроЭВМ и устройств
ных микросистемах располагаются станции ДМ). Приме-
нение единого центрального устройства управления
ДМ облегчает процедуру опроса требований микроси-
стен на передачу по ДМ пакетов информации и выбор
микросистем для участия в передаче с учетом приори-
В контроллере ДМ ведется служба реального вре-
мени, информация о котором передается во все микро-
системы, входящие в состав сети. Передача информации
по ДМ осуществляется в виде отдельных датаграмм в
последовательном коде с частотой 1 Мбод. Сеть об-
ладает повышенной надежностью, благодаря дублиро-
ванию магистрали, осуществляющей передачу информа-
ции, и выбранному методу детерминированного доступа
к моноканалу ДМ, обеспечивающему бесконфликтный
доступ с детерминированным временем доставки дата-
грамм. Доступ станций к моноканалу разрешается пос-
ле получения специальной разрешающей команды «пе-
редача эстафеты». Передача информации ведется толь-
ко одной станцией в одно время, что обеспечивает
уменьшение искажений передаваемых сигналов и соот-
ветственно повышение надежности работы локальной
управляющей вычислительной сети [8].
Программное обеспечение, управляющее работой •
ДМ, реализует передачу данных между микросистема-
ми согласно 1, 2 и 4 нижним уровням протокола эта-
лонной модели архитектуры взаимодействия открытых
систем, разработанной Международной организацией
стандартов. В протоколах управления работой ДМ ап-
паратно реализованы только средства дешифрации ад-
реса приемного устройства и ряд вспомогательных опе-
раций, что позволяет организовать программным путем
самые различные способы «передачи эстафеты» между
станциями ДМ, в том числе и с помощью распределен-
ной системы управления.
Через специальные модули МСУВТ В7/В9 обеспечи-
вается связь микросистем с вычислительными машина-
ми серий ЕС ЭВМ и СМ ЭВМ, что позволяет исполь-
зовать в рамках локальной управляющей вычислитель-
ной сети вычислительные возможности и ресурсы этих
ЭВМ. Таким образом, на основе распределенной ло-
кальной управляющей вычислительной сети МСУВТ
В7/В9 могут быть созданы сложные автоматизирован-
ные системы управления технологическими процессами
и объектами с распределенной управляющей вычисли-
тельной мощностью, состоящие из большого (до 124)
числа свободно-связанных микросистем, располагаемых
непосредственно в тех местах процесса или объекта,
где возникает потребность в управляющей вычислитель-
ной мощности.
Массовое внедрение ГАП и робототехники требует
использования на нижних уровнях иерархии систем уп-
равления встраиваемых в оборудование управляющих
программируемых контроллеров. Для обеспечения сов-
местной работы контроллеры предполагается объеди-
нить в отдельную локальную вычислительную сеть с
помощью дистанционной контроллерной магистрали
(ДКМ), аналогичной по своим свойствам ДМ, но име-
ющей в три раза меньшую частоту передачи датаграмм.
Контроллер ДКМ предполагается размещать в модуле
микросистемы МСУВТ В7/В9. Если микросистема, со-
держащая контроллер ДКМ, одновременно подключена
к ДМ, то она может служить шлюзом между ДМ и
ДКМ, обеспечивая передачу датаграмм из одной ло-
кальной сети в другую. К ДКМ может подключаться
до 62 управляющих программируемых контроллеров,
расположенных на расстоянии порядка 1—2 км.
Наличие магистралей ДМ и ДКМ, соединяемых с
помощью шлюзов в общую взаимосвязанную локальную
вычислительную сеть, позволяет создать единую интегри
рованную СКАП, в которой аппаратные и программные
средства обеспечивают полностью автоматическое управ-
ление на нижних уровнях и участие человека в управ-
лении на верхних уровнях. В такой локальной вычисли-
тельной сети (рис. 3) программы работы автоматизи-
рованных систем нижних уровней разрабатываются на
верхних уровнях СКАП и пересылаются по сети для
исполнения в подсистемы нижних уровней [9].

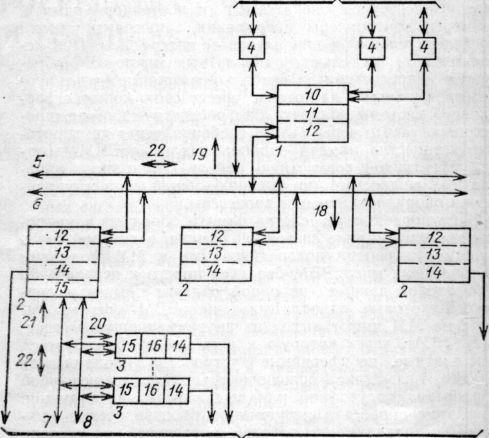

Рис. 3. Типичная структурная схема управляющего вы-
числительного комплекса с распределенной управляю-
щей вычислительной мощностью, использующего
МСУВТ В7/В9:
Рис. 3. Типичная структурная схема управляющего вы-
числительного комплекса с распределенной управляю-
щей вычислительной мощностью, использующего
МСУВТ В7/В9:
I — микросистема центрального вычислительного ком-
плекса; 2 — микросистема локального вычислительного
комплекса; 3 — программируемый контроллер; 4 —
устройство ввода-вывода; 5 — 0-ой канал ДМ; 6 —
1-ый канал ДМ; 7 —0-ой канал ДКМ; 8— 1-ый канал
ДКМ; 9 — оператор; 10 — интерфейс с оператором;
II — системный планировщик задач; 12 — интерфейс с
ДМ; 13 — обработчик задач; 14 — интерфейс с про-
цессом; 15 — интерфейс с ДКМ; 16 — обработчик опе-
раций; /7 —процесс; 18 — вызов задачи; 19 — ответ
задачи; 20 — вызов операции; 21 — ответ операции;
22 — команды управления и данные
Локальные задачи и операции связаны достаточно
свободно и могут выполняться асинхронно и независи-
мо друг от друга. Синхронизация задач и операций
производится системным планировщиком задач по
командам вызова задач и операций. Планировщик по-
лучает ответы задач и операций, а также может при-
останавливать выполнение задач и операций или пол-
ностью прерывать их выполнение.
Рассмотрим случай с централизованным системным
планировщиком задач, который размещается в микро-
системе центрального вычислительного комплекса. Об-
работчики задач и операций располагаются соответст-
венно в микросистемах локальных вычислительных
комплексов и программируемых контроллерах. Магист-
рально-модульная структура МСУВТ В7/В9 позволяет
создавать большое число обработчиков независимых
задач, повышая производительность управляющего вы-
числительного комплекса; иметь несколько идентичных
задач, обеспечивая повышение надежности за счет из-
быточности; решать несколько идентичных задач по
разным алгоритмам, что еще более повышает общую
надежность управляющего вычислительного комплекса.
В микросистеме централизованного системного плани-
ровщика размещается и контроллер ДМ, что обеспечи-
вает эффективное управление локальными вычислитель-
ными комплексами, где размещаются станции ДМ и
обработчики локальных задач. Возможен случай ис-
пользования системного планировщика задач, распре-
деленного по обработчикам задач. В этом случае ДМ
должна строиться с распределенной системой управле-
ния ее работой.
Опыт применения МСУВТ В7/В9 показал, что назре-
ла необходимость создания единой серии управляющих
вычислительных средств (ЕС УВС) широкого обще-
промышленного применения, позволяющих создавать
как простейшие системы управления оборудованием и
процессами в виде локальных управляющих контролле-
ров, так и сложные распределенные управляющие вы-
числительные системы для управления крупными комп-
лексами технологических установок и агрегатов. Учи-
тывая, что срок жизни таких ЕС УВС, определяемый
сменой нескольких поколений микропроцессоров, дол-
жен составлять около 15 лет, ЕС УВС целесообразно
основывать на перспективном международном стандар-
те на магистрально-модульные структуры. Таким стан-
дартом следует считать разрабатываемый в настоящее
время международный стандарт IEEEP.896.2 на пять
магистралей, конструкцию модулей и электрические ха-
рактеристики используемых сигналов [10—12]. Он соз-
дается на основе евроконструктивов и 96 выводных ев-
роразъемов, одобренных МЭК, и предусматривает ис-
пользование открытой параллельной системной магист-
рали с пропускной способностью до 40 Мбайт/с, не за-
висящей от типов применяемых однокристальных мик-
ропроцессоров или однокристальных микроЭВМ и обес-
печивающей работу с 8-, 16-, 32-разрядными данными.
Особенность стандарта на магистрально-модульныс
структуры, делающая их подобными структуре локаль-
ной вычислительной сети, состоит в том, что он распро-
страняется и на протоколы передачи сообщений и команд
между модулями. Реализация этих протоколов будет
осуществляться с помощью отдельных специальных
БИС, что позволит разгрузить центральные микропро-
цессоры модулей. Введен контроль по четности переда-
ваемых по магистрали' управляющих сигналов и данных,
а также средства диагностики неисправностей плат.
Возможность применения в одноплатных микроЭВМ
32-разрядных однокристальных микропроцессоров с про-
изводительностью до нескольких миллионов 32-разряд-
ных операций в секунду позволяет получить общую
вычислительную мощность микросистемы, включающей
до 20 таких одноплатных микроЭВМ, равную несколь-
ким десяткам миллионов операций в секунду.
ЕС УВС можно использовать на большинстве уров-
ней управления сложным автоматизированным произ-
водством, дополняя их, в случае необходимости, специ-
ализированными одноплатными устройствами, выпус-
каемыми в соответствии со стандартами на ЕС УВС
(за исключением, может быть, самого верхнего уровня,
где придется использовать высокопроизводительные
ЭВМ серии ЕС или СМ с развитой периферией). Соз-
дание ЕС УВС, обеспечивающих широкое внедрение
следующего поколения магистрально-модульных управ-
ляющих вычислительных средств, существенно повысит
технический уровень вновь создаваемых автоматических
и автоматизированных управляющих систем при одно-
временном снижении объема используемого оборудова-
ния, повышении его надежности и облегчении эксплуа-
ЛИТЕРАТУРА
1. Эрик Л. Келлер. Автоматизация производст-
ва (обзор). — Электроника, 1983, № 20, стр. 35, 36.
2. Federico Faggin. How VLSI impacts com-
puter Architecture. — IEEE Spectrum, May, 1978, N 5,
pp. 28—31.
3. А. Рейсмап. Переход к микронным и субмик-
ронным размерам в технике интегральных схем. —
ТИИЭР, т. 71, № 5, май, 1983, стр. 6—24.
4. Amar Gupta and Н о о-М i n D. Toong.
Microprocessors — The First Twelve Years. — Proceedins
of the IEEE, vol. 71, N 11, November, 1983, pp. 1236—
1256.
5. Д ж. Д о у p. Дешевые вычислительные устройст-
ва на базе микропроцессоров. Революция личных и од-
ноплатных ЭВМ. — ТИИЭР, т. 66, № 2, февраль, 1978,
стр. 7-24.
6. John Black and Jeff Gorin. What is a bus-
based system? — Instruments and Control Systems,
February, 1983, N 2, pp. 50—54'.
7. Э.' А. Я к у б а й т и с, В. Ф. Б а у м г а р т. Ар-
хитектура локальных вычислительных сетей. — Автома-
тика и вычислительная техника, 1983, № 2, стр. 3—20.
8. Mark S t i е g 1 i t z. Local Network Access Trade-
offs. — Computer Design, October, 1981, N 10, pp. 163»
164, 166, 168.
9. J a m e s H. H e r z о g. A. Design Perspective for
Real—Time Task Control in Distributed Systems. —
IEEE Transactions on Industrial Electronics. Febriary,
1983, N 1, pp. 46—51.
10. John D east on. Structure des bus dans
1'architecture Multibus II. — Electronique Industrielle,
N 63/15—01—1984, pp. 40—53.
11. Stephen Racher et Narjala Bhasker. Echan-
ges de messgas dans 1'architecture Multibus II. — Elec-
tronique Industrielle, N 64/1-02 1984, pp. 43—418.
12. Harvey J. H i n d i n. Thirty — two bit system
designers face decision time. — Computer Design, Feb-
riary, 1984, vol. 23, N 2, pp. 27—29, 32, 34, 36, 38, 40.
Статья поступила 2 апреля 1984 г.
Окончание. Начало см. на стр. 15
18. Lemmons P. The wizard
behind the Macintosh. — Byte, 9, No 2,
1984, p. 63.
19. Les ordinateurs portables. —01
Hebdo, no 767, 19 September, 1983,
p. 53—54.
20. M а с f a r 1 a n e D. What you
get when you buy office automation-
Datamation, 29, No 2, 1983, p. 102—
114.
21. M a 11 о у R. Little big compu-
ter. The TRS-80 Model 100 portable
computer. — Byte,
22. Mason R. E. A. (Ed.). In-
formation processing 83. Amsterdam:
North-Holland, 1983.
23. Metcalfe R. M. Local net-
working of personal computers. —
In: R. E. A. Mason (Ed.). Informati-
on processing, 83. Amsterdam:
North-Holland, 1983, 525—532.
24. Nicholson R. T. Integra-
ting voice in the office world. — By-
te, 8, N 12, 1983, p. 177—184.
25. Papert S. Mindstorms: child-
ren, computers and powerfull ideas. —
Brighton: Harvester Press, 1980.
26. Saal H. Local area networks.
An update on microcomputers in the
office. — Byte, 8, No 5, 1983, p. 60k-
79.
27. Sherwood H. F. Office
automation. Theory and practice.
Survey report. — Bad Homburg: Sher-
wood and Associates, April, 1983,
p. 83.
28. Smith A. N. .(Ed.). AFIPS
Conference proceedings, v. 52. 1983.
National computer conference. — Ar-
lington: AFIPS Press, 1983.
29. Townsend K. Cutting out
the middleman. — Computing, No 24,
June, 17, 1982, p. 11.
30. U 1 г i с h W. Current issues in
electronic mail — heralding a new
area. — In: AFIPS Conference Pro-
ceedings, vol. 52. Arlington: AFIPS
Press, 1983, p. 361—366.
31. Warfield R. W. The new
interface technology. — Byte, 8, No 12,
p. 218—230.
32. Williams G. The Apple Ma-
cintosh computer. — Byte, 9, No 2,
1984, p. 30—54.
33. AFIPS — Conference procee-
dings, vol. 52, 1983, National Com-
puter Conference. Arlington: AFIPS
Press, 1983.
УДК 681.322.1
