Доработка ZX SPECTRUM 48К.
(С) Хомяк Сергей
г. Луцк
Б1-555ЛЕ1 D2 555ТМ2 D3 555ЛИ1
Предлагаю пользователям 48К машины с раздельными полями памяти (варианты - Львовский, Харьковский, Московский и др.) небольшую доработку, которая превратит ваш пк в Spectrum 48/128. То есть, ВЫ имеете Sp-48 и в тоже время можете пользоваться некоторыми программами для Sp-128.
Дело в том,что s Вашем ПК есть "лишние" 32К памяти (это справед ливо если во второй линейке установлены микросхемы РУ5А Д,кроме Д1 и Д2), которыми ПК не пользуется. В журналах "РЛ" были статьи, как можно пользоваться "лишней" памятью. Я предлагаю пользоваться этой памятью через порт, аналогичным тому, который есть у Sp-128. То есть сделать дополниа тельные страницы по 16К.
Хочу сразу предупредить, что акая доработка имеет смысл, если в Вашем Sp-48 установлен музыкальный сопроцессор поскольку кроме звуковых эффектов и музыки для AY Вы больше ничего не получите.

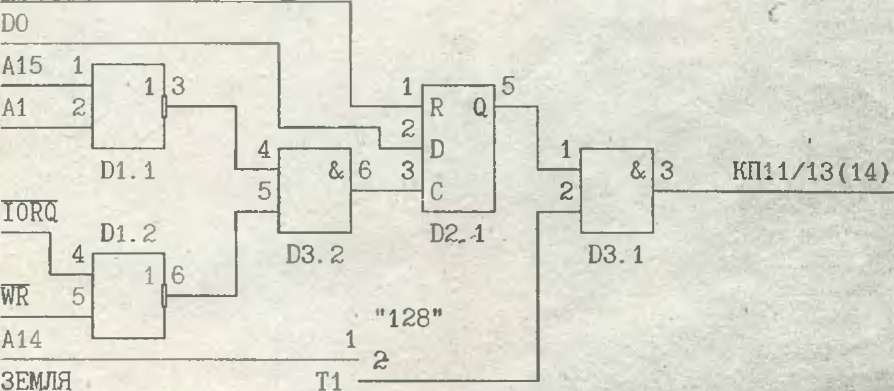

На схеме, приведенной ниже, реализована только одна дополнительная страница. Введение второй очень усложняет схему.
На Dl. 1-1.2. D3 2. D2.1. собран стандартный порт Sp 128 32765. Переключатель Т1 предназначен для переключения режимов заботы: 1-2 "128k" и 2-3 -"48k" 3-й вывод D3 1 подключается к 13 выводу м/с 555КП11. которая "работает" на РУ5. Ее легко отыскать, поскольку она находится вблизи восьми м/с РУ5, 13 вывод КПП подключен к "общему", а 14 вывод подключен к А7 Z80 (в некоторых моделях наоборот) .
RESET
<- К Z80
3 "48"
P.S Если во: никнут какие-то проблемы, пишите мне: 263026. г.Луцк, пр.Соборности 16, кв.141 Хомяку Сергею
Чтобы Вы поняли, нужна ли эта доработка Вам. привожу список программ, которые с дополнительной страницей работают как на 128К машине (звук на AY):
BLADE , STEG М.CAR!О CASINO,
