АРХИТЕКТУРА ZX SPECTRUM 128
Внутреннее строение ZX Spectrum 128, с точки зрения программиста,
не сильно отличается от обычного Speccy. Из основных отличий следует
отметить увеличение вдвое объема постоянной памяти: оперативная память,
как следует из названия, увеличилась до 128К. Кроме этого, в состав
компьютера был добавлен новый узел — музыкальный процессор.
Как следует из сказанного выше, общий объем памяти в 128 модели
достиг 160К, процессор же непосредственно может адресовать только 64К
из них. Выход из этого положения был найден сравнительно легко — через
механизм страничной адресации памяти. Адресное пространство процессора
было разделено на четыре равных раздела по 16К (иногда их называют
окнами), мы будем обозначать их CPU0...CPU3. Раздел CPU0 занимает адреса
0...#3FFF, CPU1 — #4000...#7FFF, CPU2 — #8000...#BFFF и CPU3 —
#C000...#FFFF. Вся память также была разделена на сегменты по 16К,
называемые еще банками памяти, или страницами памяти. Мы будем обоз-
начать банки ПЗУ через ROMO и ROM1, а банки ОЗУ от RAM0 до RAM7.
Через специальный механизм (который мы рассмотрим ниже) программист
может по своему усмотрению устанавливать в адресные разделы микропро-

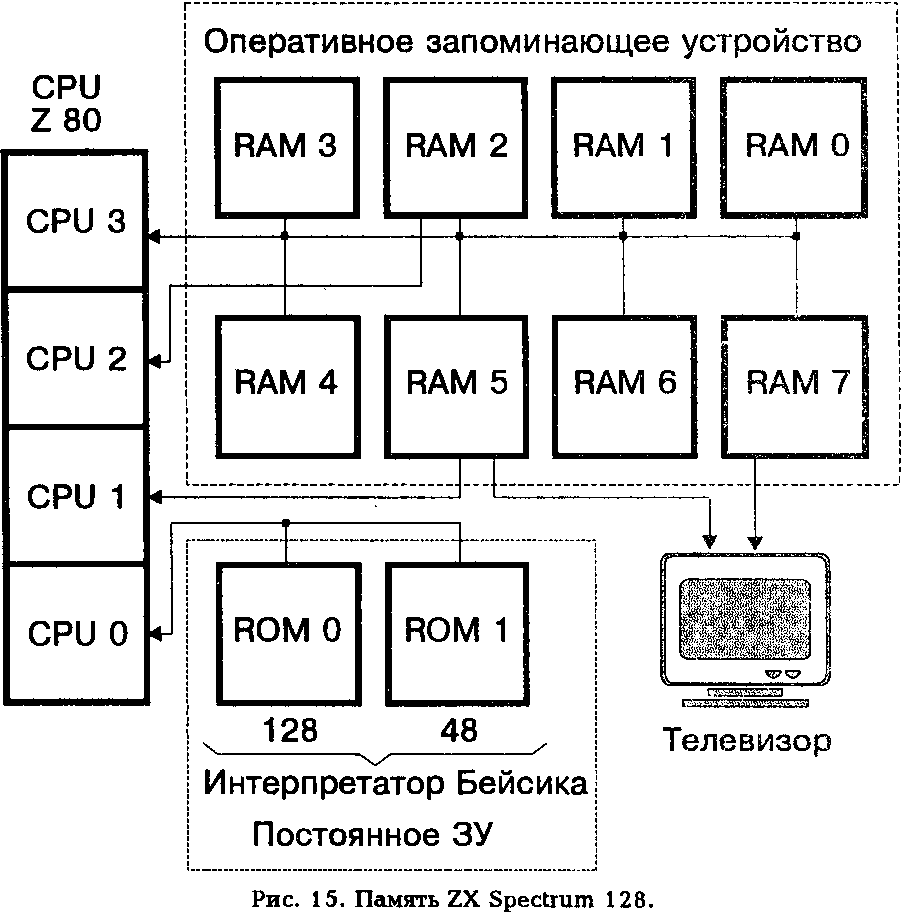

цессора те или иные банки памяти. На рис. 15 показано, какая память где
может находиться.
Банк ROMO содержит расширение интерпретатора языка Бейсик,
встроенного в компьютер, написанное специально для 128 модели, а содер-
жимое ROM1 практически полностью совпадает с ПЗУ из стандартного ZX
Spectrum. Находиться эти банки могут только в адресном разделе микропро-
цессора CPU0. Разделам CPU1 и CPU2 соответствуют фиксированные банки
ОЗУ, RAM2 и RAM5 соответственно. В разделе CPU3 можно установить
любой из банков ОЗУ.
Наличие большого количества оперативной памяти позволило не-
сколько расширить возможности отображения информации: в
ZX Spectrum 128 есть две экранные области памяти (так называемые видео-
страницы). Одна — стандартая, такая же, как и в обычном Speccy. Она
расположена в адресах #4000...#5AFF, следовательно, в банке памяти
RAM5. Вторая находится в начале банка оперативной памяти RAM7. Обра-
титься к этой памяти можно только тогда, когда этот банк установлен в
разделе CPU3 микропроцессора. Строение экрана при этом осталось неиз-
менным, таким образом, все элементы экрана оказываются расположенны-
ми в адресном пространстве #C000...#DAFF.
Распределение памяти при работе из Бейсика следующее. Адресному
разделу процессора CPU0 соответствует банк ПЗУ ROM1, разделу CPU3 —
банк ОЗУ RAM7. Как уже говорилось, содержимое разделов CPU! и CPU2
фиксировано. Именно такой конфигурация памяти будет при загрузке
программ с магнитофона или при выполнении функции USR. Заметим, что
организация памяти при работе интерпретатора Бейсика практически не
отличается от таковой в обычном ZX Spectrum. Исключение составляет
только область буфера принтера, где Бейсик располагает ряд новых систем-
ных переменных. А принтер стал более «честным», теперь к компьютеру
можно подключить практически любой принтер, имеющий стандартный
последовательный интерфейс RS-232 и систему команд, совместимую с
EPSON.
Объем и направленность книги не позволяют детально остановиться
на новшествах во встроенном программном обеспечении ZX Spectrum 128.
Скажем только, что интерпретатор Бейсика практически остался старым,
добавлены только два новых оператора: для управления музыкальным про-
цессором и для перехода в режим эмуляции обычного Speccy. Кроме этого
расширено использование некоторых «старых» операторов, использующих-
ся для управления принтером и для работы с так называемым «электронным
диском»*.
Механизм страничной адресации памяти, а также музыкальный про-
цессор и иная организация принтера потребовал расширения стандартных
внешних устройств, обрабатываемых «внутри» компьютера. Выше писалось,
что выбор устройств в ZX Spectrum осуществляется сбросом в ноль какого-
либо разряда шины адреса. Для ZX Spectrum 128 это верно только наполо-
вину. Действительно, для обращения к дополнительным портам в младших
восьми разрядах устанавливается в ноль адрес А1. Таким образом, общий
адрес внешних устройств должен быть #FD. Выбор же конкретного устрой-
ства определяют адреса А14 и А15.
Порт 32765 l#7FFD, %1111111111111101)
Отдельными битами этого порта осуществляется управление конфи-
гурацией компьютера. Отметим, что этот порт доступен только для записи,
поэтому интерпретатор Бейсика в системных переменных по адресу 23388
(#5В5С) хранит копию этого регистра:
биты 0...2 определеяют номер страницы ОЗУ, установленной в адресном
разделе CPU3 микропроцессора:
000 (0) - RAM0
001 (1) - RAMI
010 (2) - RAM2
011 (3) - RAM3
100 (4) - RAM4
101 (5) - RAM5
110 (6) - RAM6
111 (7) - RAM7
бит 3 управляет режимом отображения информации, точнее, номером
видеостраницы, содержимое которой выводигся на монитор. Если бит
сброшен, то на дисплей выводятся значения из стандартной экранной
области памяти, расположенной в адресах #4000...#5AFF (банк
RAM5). Если же бит установлен, то отображаются данные из второй
видеостраницы, находящейся в банке RAM7. Обратите внимание, что
такое решение позволяет полностью исключить «видеопамять» из
адресного пространства микропроцессора и подключать ее по мере
необходимости, тогда как изображение на экране будет выводиться
постоянно;
бит 4 определяет содержимое адресного раздела микропроцессора CPU0.
Если бит сброшен, то адресуется банк ROMO, содержащий коды
расширения интерпретатора Бейсика; если бит установлен, в адресах
*) Более подробно об этом можно прочитать в книге «Диалекты Бейсика для
ZX Spectrum».
0...#3FFF будет находиться банк ROM1, где хранится практически не
измененная копия обычного ПЗУ Speccy.
бит 5 управляет режимом совместимости с обычным ZX Spectrum, уста-
новка этого бита приведет к отключению дополнительной памяти,
таким образом, компьютер практически полностью превратится в
старый добрый Speccy. Отметим, что сбросить значение этого бита
программным путем невозможно, необходим аппаратный «сброс»
всего компьютера.
Остальные биты из этого порта не используются.
Порт 49149 (#BFFD, %1011111111111101)
Порт 65533 (#FFFD, %1111111111111101)
Через эти порты осуществляется адресация восьмиразрядных регист-
ров музыкального процессора. Всего таких регистров шестнадцать, мы будем
обозначать их R0...R15. Регистры двунаправленные, то есть информацию в
них можно записывать и считывать. Для доступа к какому-либо регистру его
номер (число в диапазоне от 0 до 15) необходимо записать по адресу 65533.
После этого становится возможна передача данных между этим «установлен-
ным» или текущим регистром и микропроцессором. Для смены текущего
регистра соответствующий номер нужно записать в порт 65533, и так далее.
Обратите внимание, что адреса для чтения и записи информации в
текущий регистр музыкального процессора различны. Для записи байта
нужно выполнить команду вывода в порт с адресом 49149, а для чтения —
команду ввода из порта с адресом 65533.
Прежде чем разобрать функции отдельных регистров музыкального
процессора, остановимся на его особенностях. Микросхема музыкального
процессора имеет три независимых канала для формирования звука (обоз-
начаются А, В и С) и два двунапрвленных восьмиразрядных канала вво-
да/вывода — IRA и IRB, соответственно. Через канал IRA осуществляется
связь с принтером, вывод сигналов для специального музыкального интер-
фейса MIDI и, кроме этого, связь со специальной выносной клавиатурой
функциональных клавиш, используемых в расширенном интерпретаторе
Бейсика.
__Регистры RO/RI, R2/R3, R4/R5
Три спаренных регистра R0/R1, R2/R3, R4/R5 используются для вы-
работки частоты тона соответственно каналов А, В и С. Необходимые двенад-
цатиразрядные значения образуются из восьми бит младшего по номеру
регистра и четырех младших бит старшего по номеру регистра.
Регистр R6
Младшие пять разрядов этого регистра задают частоту шума.
Регистр R7
Через этот регистр осуществляется управление звуковыми каналами
и регистрами ввода/вывода:
биты 0...2 используются для управления выводом частоты тона. Установка
битов 0, 1 или 2 приведет к запрещению вывода частоты тона в
каналы А, В и С соответственно;
биты 3...5 используются для управления выводом частоты шума. Установ-
ка битов 3, 4 или 5 приведет к запрещению вывода частоты шума в
каналы А, В и С соответственно;
биты в и 7 устанавливают режим работы каналов IRB и IRA соответст-
венно. При сброшенном бите канал работает на ввод, а при установ-
ленном — на вывод информации.
Регистры R8, R9 и RfQ
Младшие пять разрядов регистров R8, R9 и R10 управляют соответст-
венно амплитудой каналов А, В и С.
Регистры R11/R12
Спаренные регистры RH/R12 образуют шестнадцатиразрядное зна-
чение огибающей выходного сигнала, регистр R11 несет младший байт, а
R12 — старший.
Регистр R13
Младшие четыре разряда этого регистра управляют формой и режи-
мом огибающей выходного сигнала:
бит 0 — затухание;
бит 1 — чередование;
бит 2 — нарастание;
бит 3 — продолжение.
Регистры R14 и R15
Регистры R14 и R15 используются соответственно для связи с канала-
ми ввода/вывода IRA и IRB. Содержимое этих регистров можно в любой
момент считывать и записывать, на формировании звука это никак не
отражается.
