ЖЕСТКАЯ ДЕШИФРАЦИЯ ПОРТА #1FFD В ПК "SKORPION ZS-256".
КОРР: Предлагаю вашему вниманию доработку Scorpion'а, после которой, будут работать все программы с переключением страниц по #FD.
Кстати сказать, не нужна для этого никакая специальная кнопка ON/OF, как на PROFI. Просто-напросто необходимо исключить нежелательное обращение к порту #1FFD. Что, собственно, и делает сия доработка, которую придумал и воплотил в жизнь ЕРЕМИШИН АЛЕКСЕЙ (ROMA).

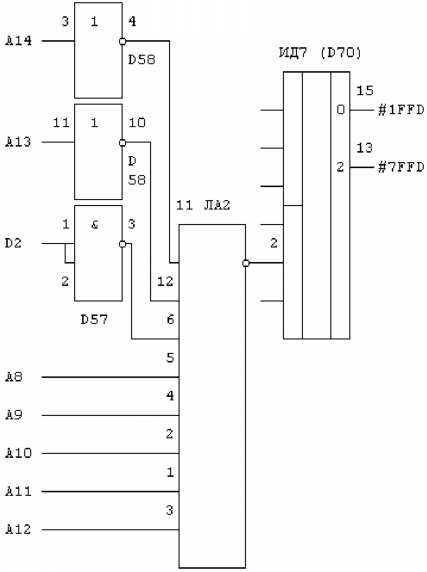

А теперь более подробно на словах. Для доработки понадобятся микросхемы К555ЛА2 и К555ИД7 (можно использовать серию 1533), а также сопротивление 10 кОм. Порядок действия таков: 1. У м/с D53 (ИД7) отрезать от платы 6 ножку, затем отрезать от корпуса (не от платы) ножки 15 и 13. Новую м/с ИД7 (условно D70) повесить сверху на D53, спаяв у них между собой ножки 1,3,4,5,6,8,16. Ноги 15 и 13 (D70) припаять к отрезанным ногам м/с D53 соответственно.
2. На 2 ножку D70 подать сигнал с 8 ножки ЛА2; ЛА2 повесить на D15 (КП11), припаяв ножки 3,7,14 (ЛА2) к 3,8,16 (D15) соответственно.
3. В схеме задействованы неиспользуемые элементы микросхем D57 (ЛА3) и D58 (ЛН1). Кстати, убедитесь, что эти элементы у Вас действительно свободны, иначе ищите подобный элемент, либо можно повесить сверху аналогичную микросхему.
4. Остальные сигналы берутся с платы компьютера. Все они отходят от ПЗУ, но следите за тем, чтобы соединяющие проводники были минимальной длины.
5. Спаянные 6-ые ножки м/с D53 и D70 подпаять к +5В через сопротивление 10 кОм, чтобы там постоянно сидел уровень логической "1". Это необходимо для того, чтобы слушать оцифрованные мелодии.
Вот и вся доработка. После получаса работы Вы можете насладиться, не идущими доселе музыкал-ками и прочими программами отечественных хакеров и программистов. Такими как STS, MIRACLE 128, SIMPSONS 128, INSULT, и др.
Теперь SCORPION будет работать так, как надо, и даже такое действие: LD A,#1F: OUT (#FD),A не приведет к зависанию компьютера, а включится страница. Чтобы обратиться к порту #1FFD, необходимо его полностью указать в регистре ВС.
Примечание: в приведенной выше доработке используется D2 порта #1FFD. Поэтому, из-за отсутствия информации по турбированию SCORPIONS (возможно, там тоже используется именно этот разряд), или если в вашем компьютере этот разряд используется для каких-либо личных целей, то в этом случая из схемы надо исключить элемент D57, и на 6 ногу ЛА2 подать +5В через сопротивление 10 кОм. Но при этом некоторые программы могут не работать, в частности "INSULT MEGADEMO v1.3".
Доработка опробована на трех SCORPIONS - никаких проблем. Теперь с уверенностью можно сказать, что на SCORPIONS работает 99.99 % спектрумовского программного обеспечения.
В данное время ROMA работает над расширением SCORPIONS до 512 кВ (прикиньте возможности программы "MagOS" и "IS-DOS").Эта доработка сделана частично, т.к. дополнительные страницы не переключаются из теневого монитора (компьютер виснет), но написан драйвер RAM-диска для IS-DOS, который использует все 512 кВ, и при этом работающий нормально. По поводу зависания стоит вопрос: дело в железе, или же в ПЗУ? Для расширения был использован разряд D порта #1FFD. Если кто-то решил проблему переключения дополнительных страниц из теневика, то просьба откликнуться.
© А.Соловьев, г. Андреаполь.
