КРАТКОЕ ОПИСАНИЕ КОМПЬЮТЕРА
Компьютер имеет одноплатную конструкцию и состоит из следующих основ
пых узлов:
1. Центральный процессор
2. Постоянное запоминающее устройство
3. Оперативное запоминающее устройство
4. Видеоконтролер
5 Клавиатура
В качестве центрального процессору применен микропроцессор Z80 А. Память
образована постоянным запоминающйм устройством (ПЗУ) емкостью 16 КБайт
и оперативным запоминающим устройством (ОЗУ) емкостью 48 КБайт.
В ПЗУ находятся системные процедуры, интерпретатор Бейсика, знакогене-
ратор
После включения компьютера в сеть автоматически запускается программа,
размещенная в ПЗУ по адресу ООООН Она проверяет объем допустимой памяти,
разделяет ее на отдельные блоки и инициализирует интерпретатор Бейсика.
Вывод изображения из памяти на экран монитора осуществляется с помощью
видеоконтролера, формирующего сигналы цветов RGB и сигналы синхронизации.
Системный порт компьютера размещен по адресу FEH (254). Выходной порт
по этому адресу обслуживает запись программ,на магнитофон и работу звукового
канала. Входной порт по этому адресу обслуживает чтение программ с магнито-
фона, работу клавиатуры и игровых манипуляторов.
Клавиатура служит для ввода команд и алфавитно цифровой информации в
компьютер.. Работа клавиатуры обслуживается по прерыванию центрального про-
цессора с частотой 50 Гц
Системная магистраль объединяет все функциональные узлы компьютера и
предназначена для передачи команд и информации внутри компьютера.
Встроенный в операционную систему компьютера интерпретатор языка Бей-
сик распознает и выполняет около 177 различных команд, позволяющих:
— производить вычисления по программе и получать результаты в форме
чисел с плавающей запятой с точностью 8 цифр числа плюс 2 цифры порядка
плюс знак. Минимальное значение положительного числа равно 10 в степени —39.
Все числа меньше данного, считаются машинным нулем. Максимальное вначение
положительного числа равно 10 в степени 39 минус единица. Числа больше данно-
го не могут быть обработаны Бейсиком, о чем выдается соответствующее сообще
ние;
— получать доступ к машинным ресурсам — ячейкам памяти, портам ввода
вывода, системным переменным, программам в машинных кодах;
— управлять выводом информации на экран, изменять цветовую палитру и
режимы вывода.
Встроенный в интерпритатор интеллектуальный синтаксический контроллер
значительно упрощает написание программ просто не давая сделать синтаксичес-
кие и лексические ошибки, тут же указывая курсором на спорное место.
При выполнении программы он контролирует соответствие данных и резуль-
татов, правильность формальной логики работы и при обнаружении ошибки
выводит подробное сообщение о ней и возможной причине ее возникновения, с
указанием точного места. Подробнее с возможностями и работой интерпретатора
Бейсика Вы можете ознакомиться в описании языка.
ПОРЯДОК ВКЛЮЧЕНИЯ КОМПЬЮТЕРА
Минимальной конфигурацией системы на основе компьютера является:
1. Компьютер с блоком питания.
2. Цветной (или черно-белый) монитор или телевизор.
3. Бытовой магнитофон.
Перед началом работы все вышеперечисленные блоки должны быть соедине-
ны с помощью соединительных шнуров в соответствии с приведенной схемой.
Телевизор, магнитофон и блок питания подключаются к соответствующим разъе-
мам на задней панели компьютера.
С помощью сетевых выключателей включаются телевизор и магнитофон.
Необходимо следить за тем, чтобы все разъемы были надежно состыкованы. Далее
следует включить компьютер. Наличие напряжения питания компьютера инди-
цируется светодиодом на его передней панели.
Через 1—2 секунды после включения компьютера в нижней части экрана
компьютера появится сообщение:
(С) 1982 Sinclair Research Ltd
либо другое, подобное этому (конкретное содержание зависи^от примененной
версии прошивки ПЗУ).
Это означает, что компьюЛ^ готов к работе.
ч»
РАБОТА С КЛАВИАТУРОЙ
Стандартная клавиатура компьютера состоит из 40 клавиш. Ключевые слова
Бейсика вводятся простым нажатием клавиши. Вводимые слова и J|ML> высве
чиваются в нижней части экрана, в месте, обозначенном мигающи^^^^»оуголь-
ником — курсором. Курсор не виден сразу после включения komM^HRi, либо
после вывода сообщения, он появляется только после нажатия клавитй Букка
внутри курсора указывает что ожидает от вас компьютер, или в как^м режиме
он находится:
К — ключевые слова (KEVWORDS)
L — строчные буквы и символы (LETTERS)
Е — ключевые слова и знаки, размещенные ниже
и выше основного поля клавиш (EXTEND MODE)
G — графический режим (GRAPHIC MODE)
Значение клавиши изменяется при нажатии одновременно с ней одной из
двух специальных регистровых клавиш:
UAPS SHIFT — заглавная буква (CS)
SIMBOL SHIFT — символ (SS)
Для обеспечения «одновременности» нажатия клавиш необходимо вначале
нажать «CS» или («SS»), а затем, не отпуская регистровую клавишу, нажать
нужную. Подобные действия будут обозначаться символом «/», например, SS/2.
Одна клавиша может иметь до 8 различных значений. Вот, что будет на
экране, например, при нажатии клавиши «С»:
режим Е LPRINT
режим I : с
режим С : С
режим К . CONTINUE
режимы SS/L, SS/C, SS/K : ?
режим SS/E . PAPER
Нажатие клавиши ENTER сигнализирует компьютеру об окончании вво'а
команды, строки Бейсик программы или данных.

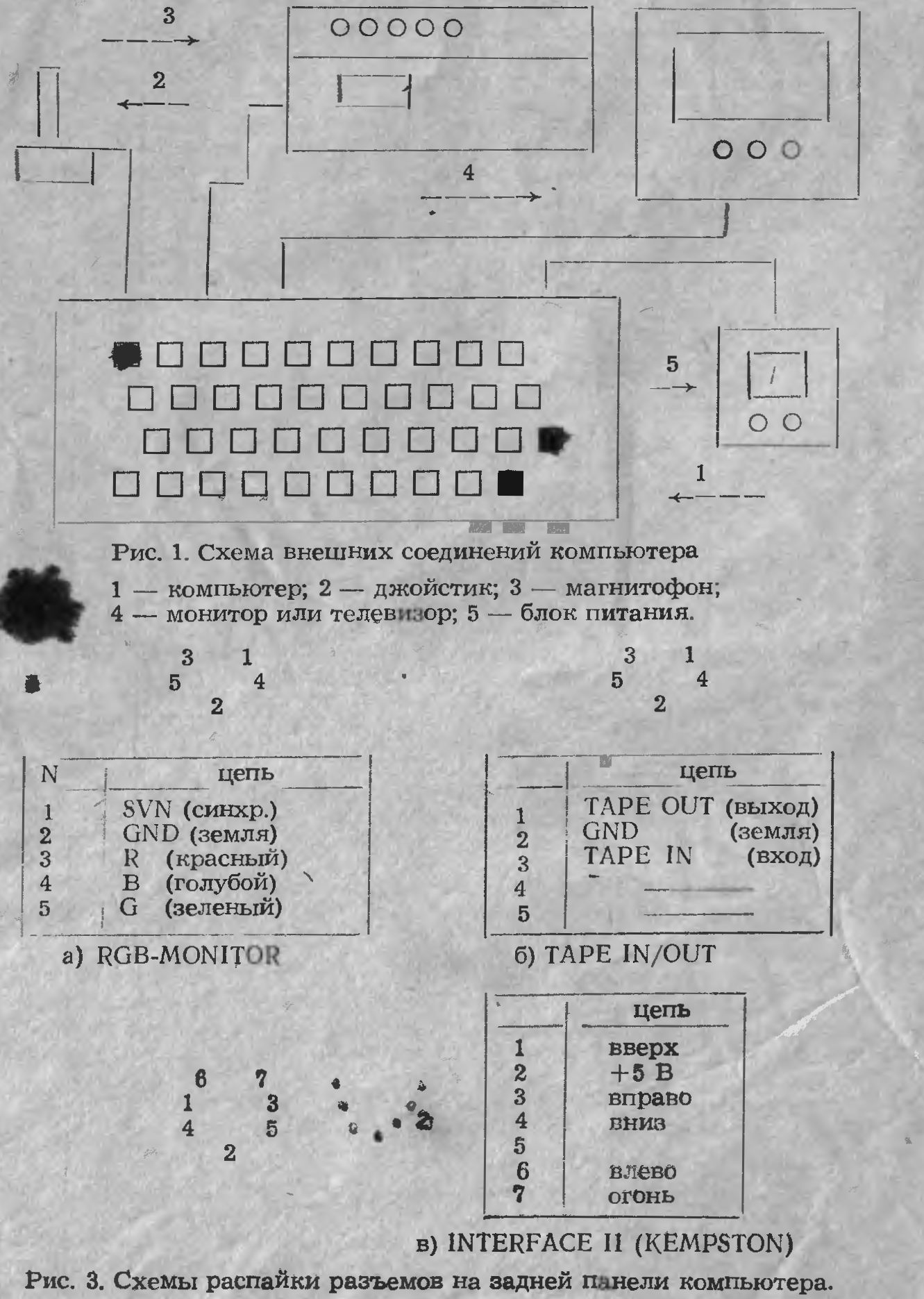

На Рис. 1 приведен внешний вид и схема подключения компьютера.
В некоторых типах корпусов применена расширенная клавиатура, в которой
некоторые знаки и функции выведены отдельными клавишами.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель гарантирует безотказную работу компьютера в течение 12 ме
сяцез со дня продажи при соблюдении владельцем правил эксплуатации, изло-
женных в Руководстве по эксплуатации.
При отсутствии в гарантийном талоне даты продажи и штампа торгового
предприятия гарантийный срок исчисляется со дня выпуска компьютера пред-
приятием изготовителем.
В течение гарантийного срока эксплуатации владелец имеет право в случае
отказа компьютера на бесплатный ремонт на предприятии-изготовителе по
предъявлении гарантийного талона.
В течение гарантийного срока эксплуатации ремонт производится за счет
владельца в случае, если он эксплуатирует компьютер не в соответствии с ин-
струкцией или при утере гарантийного талона.
Документация, прилагаемая к компьютеру при утере не восстанавливается.
Претензии от частных лиц по недокомплекту компьютера предприятие-изго-
товитель не принимает.
ГАРАНТИЙНЫЙ ТАЛОН
j
Заполняет предприятие-изготовитель
3
Персональный компьютер
Дата выпуска_
Адрес и телефон для предъявления претензий к качеству работы компьютера:
г. Санкт-Петербург, ул. Хлопина 7/2
тел. 247-55-90.
ч
Заполняет торговое предприятие
Дата продажи
Продавец _l.^/l/^
Штамп магазина /! /'__
