СТРУКТУРНАЯ СХЕМА КАНАЛА
ЧТЕНИЯ

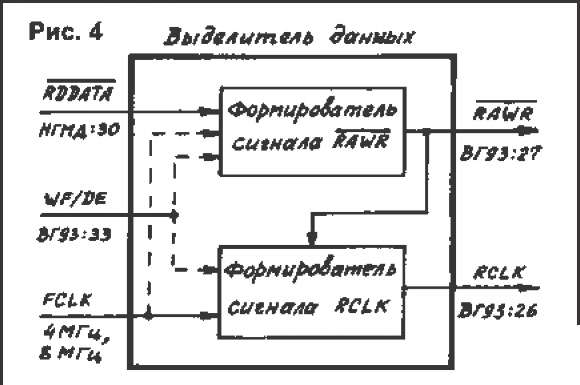

На рис. 4 приведена обобщенная
структурная схема канала чтения.
Приведем расшифровку и пара-
метры сигналов для случая метода
МЧМ, тактового сигнала CLK часто-
той 1 МГц на выводе 24 ВГ93:
-RDDATA (ReaD DATA) — "данные
чтения с дисковода". Импульсы от-
рицательной полярности с длитель-
ностью 0,15...1,5 мкс и периодом 4;
6; 8 мкс (соответственно, интервалы
— Т; 1,5Т; 2Т) [3];
WF/DE (Write Fault/Data Enable)
—двунаправленная шина, использу-
емая для обозначения ошибки запи-
си и разрешения выбора данных от
компьютера. В режиме чтения этот
сигнал имеет "нулевой" уровень, а в
режиме записи — "единичный";
FCLK (Frequency Clock) — "такто-
вые импульсы". Это сигнал "меанд-
ра" внут-реннего кварцевого генера-
тора с частотой 4 или 8 МГц;
-RAWR (RAW Read) — "считыва-
ние исходных данных". Импульсы от-
рицательной полярности с длитель-
ностью '100...600 нс и периодом 4; 6;
8 мкс [4];
RCLK (Read Clock) — "синхросиг-
нал чтения". Это выделенная из ин-
формационного сигнала синхросе-
рия с формой, близкой к "меандру",
и периодом, близким к 4 мкс.
Назначение узла чтения состоит
в формировании информационно-
го сигнала (-RAWR, вывод 27 ВГ93)
и синхросигнала (RCLK, вывод 26
ВГ93). Отличие схем ВД-БОС от
схем ВД-ЦФС заключается только в
формирователе сигнала RCLK. Пун-
ктирные линии означают необяза-
тельные сигналы.

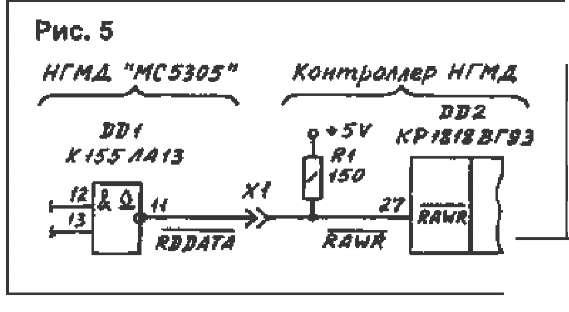

Рассмотрим наиболее типичные
схемы, применяемые на практике.
Многие из них легко узнаваемы по
публикациям в журналах "Радиолю-
битель". При анализе не ставится
задача критиковать то, что так или
иначе прошло "горнило практи-
ческой обкатки". Поиск "самой-
самой" схемы канала чтения
в силу объективных причин
сейчас не так важен. Пришло
время спокойно разобраться
и попытаться сделать опреде-
ленные выводы на будущее.
Для тех, кто далек от темы само-
дельных компьютеров, думается, бу-
дет полезным понимание принципа
работы цифровой ФАПЧ. Это может
пригодиться в самых разнообразных
конструкциях.
