Повышение совместимости и некоторые усовершенствования для компьютера
"Дельта-С".
© Иван Игольников, г. Талнах-3, Новосибирская область
В "ZX-РЕВЮ" № 7-8 за 19 93 год (стр.152) читатель из Норильска знакомит нас со схемой KEMPSTON-джойстика. Я заметил один небольшой промах в схеме, из-за которого в некоторых игрушках не будет работать этот джойстик. Дело вот в чём: 5, 6 и 7 биты во время опроса KEMPSTON-джойстика установлены в единицу.
Я предлагаю для владельцев "Дельты" несколько схем.

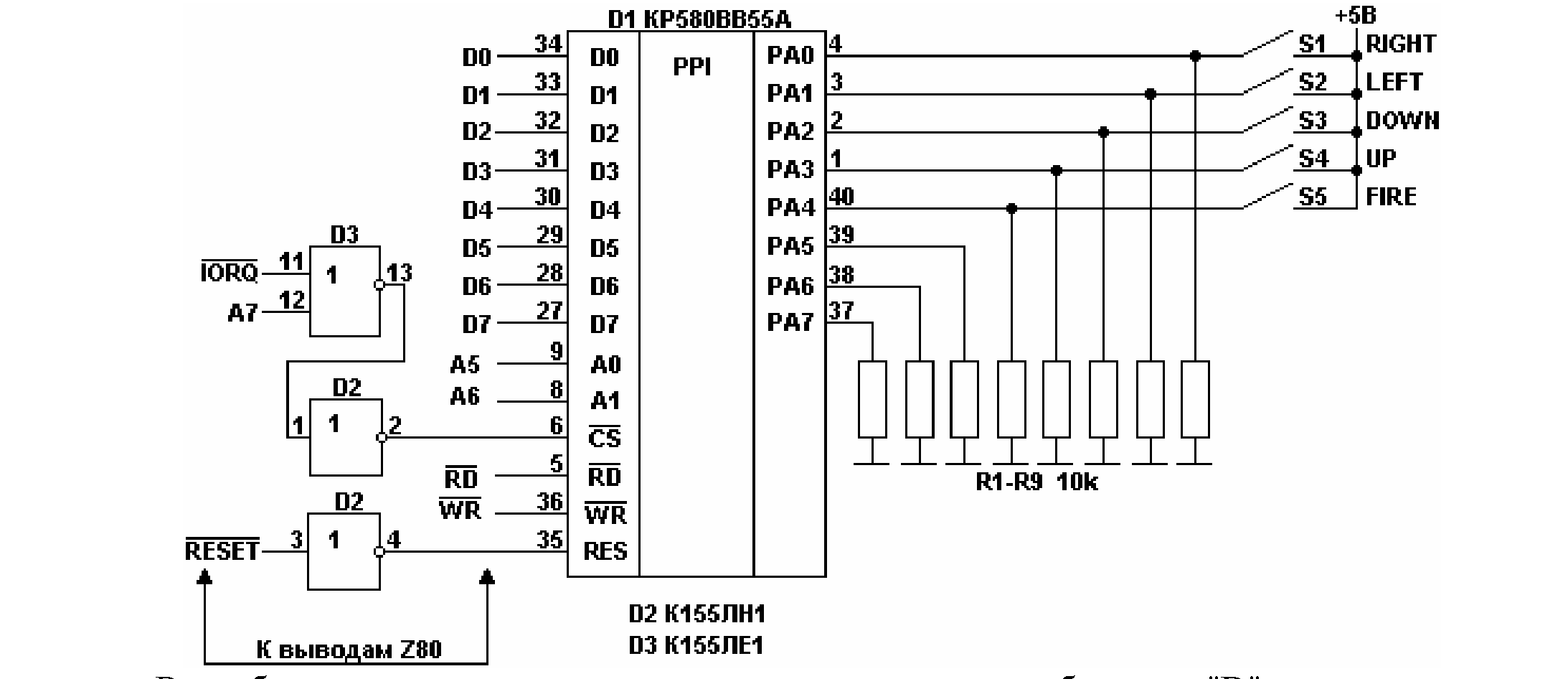

Схема KEMPSTON-джойстика
Все обозначения микросхем на моих схемах с двумя буквами "D" означают, что это микросхемы, находящиеся на печатной плате "Дельты". Обозначение типа 2DD4 означает 2 вывод 4-й микросхемы по схеме "Дельты".

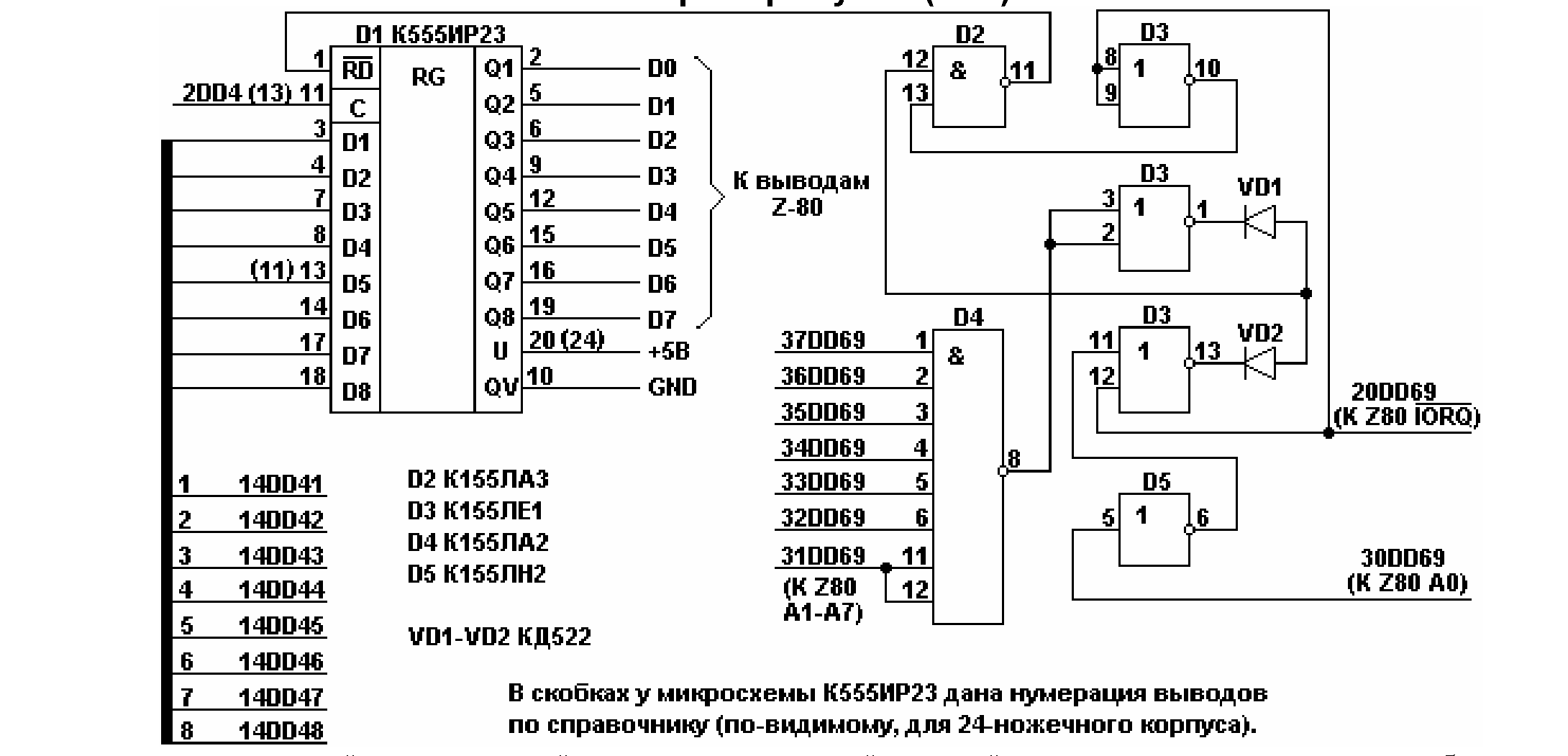

Порт атрибутов (#FF)
Некоторые "синклеристы", подключив свою "Дельту" к цветному телевизору, требующему инверсные сигналы R, G, В, теряют градацию яркости. Для того чтобы было две градации яркости, я предлагаю небольшую схему на неиспользованном в предыдущей схеме элементе микросхемы D3 К155ЛЕ1.
К выводам (ближним к разъёмам) диодов схемы усиления RGB сигналов (находятся около кнопки RESET).
К выводу (ближнему к кнопке RESET) R41 - по схеме компьютера.
В Чебоксарской "Дельте" нужно удалить две перемычки около ВВ51
Кстати, если в Курской "Дельте" заменить ПЗУ на стандартное, то не будет никаких проблем с выводом на принтер (и не приходится ставить никакие резисторы), и повышается совместимость (начинают работать BOMB JACK и MIKIE).
Для ещё большей совместимости предлагаю схему формирователя сигнала INT. Формирование стандартного сигнала INT
Обре !ать сигнал INT, идущий к процессору.
Все схемы я "придумывал" на скорую руку, так что можно сделать "экономию в микросхемах". Но я думаю, что это поможет синклеристам. Условный рисунок печатной платы (со стороны элементов) компьютера «Дельта-С» (даны только
необходимые элементы)
|
кварц |
пьезоизлучатель |
|
тта > |
|
VD12 |
|
«
та > |
|
1 |
|
DDG9 |
|
|
ВВ1 |
|
DD11 |
|
DD29 |
|
BD39 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ВВ2 |
|
DD12 |
|
DD21 |
|
DD30 |
|
BD40 |
| DD49 |
| DD50 |
ВВ51 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DD70 |
|
ввз |
|
DD13 |
|
DD22 |
|
DD31 |
|
BD41 |
|
DB52 |
|
DD59 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DB4 |
|
DD14 |
|
DD23 |
|
DD32 |
|
ВВ42 |
|
ВВ53 |
DDG0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DD71 |
|
DB5 |
|
DD15 |
|
DD24 |
|
DD33 |
|
DB43 |
|
DB54 |
DDG1 |
|
(0 (0 в a |
|
(в a a |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DBG |
|
DD1G |
|
DD25 |
|
DD34 |
|
DD44 |
|
DB55 |
DDG2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DD72 |
|
DD7 |
|
DD17 |
|
DD2G |
|
DD35 |
|
DD45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DD8 |
|
DD18 |
|
DD27 |
|
DD3G |
|
DD46 |
|
DD56 |
|
DDG3 |
|
ее (в a в |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DD9 |
|
DD19 |
|
DD37 |
|
DD47 |
|
ВВ57 |
DDG4 |
|
|
|
|
|
|
|
|
|
|
|
|
DD10 |
|
DD20 |
|
DD28 |
|
DD38 |
|
DB48 |
|
ВВ58 |
DD65 |
|
|
|
|
|
|
|
|
|

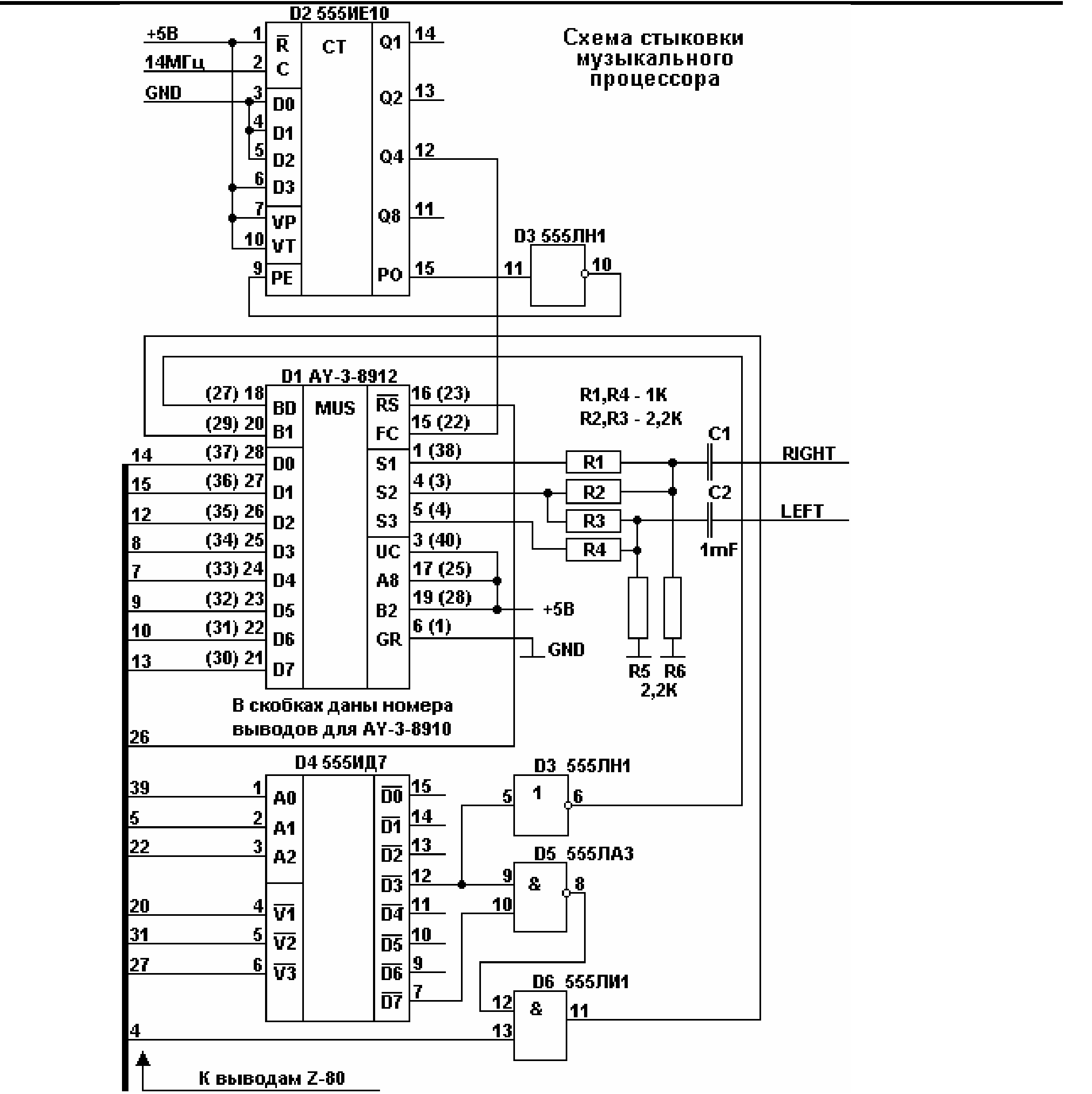

Ещё я предлагаю схему подключения музыкального процессора (кстати, с ним несколько снижается совместимость с 48 версией Спектрума, т.к. некоторые программы, обнаружив музыкальный процессор, "думают", что это 128-килобайтная машина и... программа не идёт. (Это фрагмент из схемы компьютера "ATM турбо-2".)
Я проверил свою "Дельту" (Чебоксарскую) со всеми перечисленными доработками, работает как зверь!!! Идут всё программы из моей коллекции.
Я открыл на своей квартире клуб (студию) "NORTH", пишите по любым вопросам.
663255, г. Талнах-3, ул. Енисейская, 22-140 Студия "NORTH" Игольникову Ивану Александровичу.
