ФОРМИРОВАТЕЛЬ СИГНАЛА -
RAWR
Самый, простой вариант — во-
обще обойтись без формирователя
(рис.5). Здесь сигнал -RDDATA "по
совместительству" является и сигна-
лом -RAWR, проходя напрямую че-
рез интерфейсный разъем Х1.
Резистор R1
служит нагрузкой
открытого коллек-
тора микросхемы
DD1. Его наличие
обязательно для
всех последующих
схем. Номинал
R1 обычно колеблется в пределах
от 150...330 Ом (желательно) до 10
кОм. При низких номиналах R1 улуч-
шается согласование волнового со-
противления ленточного кабеля, ко-
торый находится между дисководом
и контроллером. При этом увеличи-
вается крутизна фронта сигнала -
RDDATA.
(Продолжение. Начало в N4/99)
Схема, показанная на рис.5 бу-
дет работать, если имеется полная
уверенность в том, что в конкрет-
ном дисководе длительность сигна-
ла -RDDATA (а значит, и -RAWR) не
превышает 600 нс. Однако дисковод
дисководу рознь. К примеру, соглас-
но техническим данным на НГМД
"Электроника МС5305" [3], макси-
мальная длительность -RDDATA со-
ставляет 1,5 мкс.
Понятно, что приведенная про-
стейшая схема в контроллерах не
прижилась. Очередной шаг напра-
шивается сам собой — сделать
длительность сигнала -RDDATA пос-

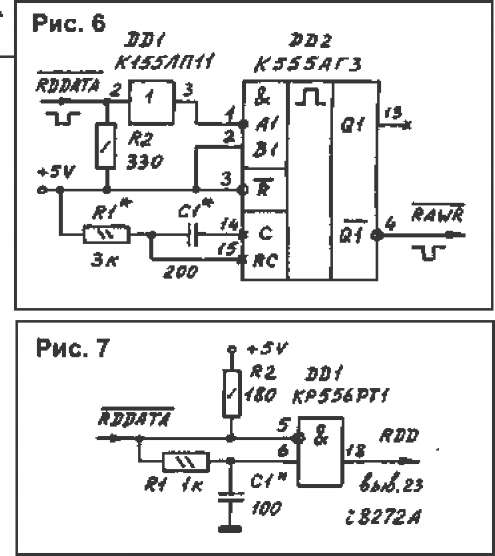

тоянной. С этим может справиться
од-новибратор (рис.6).
Длительность выходных импуль-
сов од-новибратора DD2 рассчиты-
вается по приближенной формуле
Ти = 0,45*R1*C1. В схемах обычно
добиваются значения Ти в пре-
делах 200...300 нс.
Иногда одновибратор стро-
ится по схеме формирователя с
RC-задержкой (рис.7, [5]).
Сигнал RDD (вывод 23 БИС
i8272A) функционально экви-
валентен сигналу -RAWR ВГ93. Его
длительность определяется цепоч-
кой задержки R1, С1. "Необычный"
логический элемент DD1 образован
Следует заметить,
что в схемах рис. 6, 7
импульсы одновибра-
тора никак не связаны
с тактовыми сигнала-
ми контроллера. Это
вносит дополнитель-
ную погрешность в

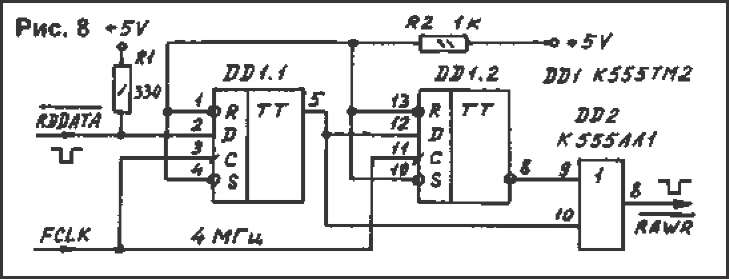

к импульсам синхронизации FCLK

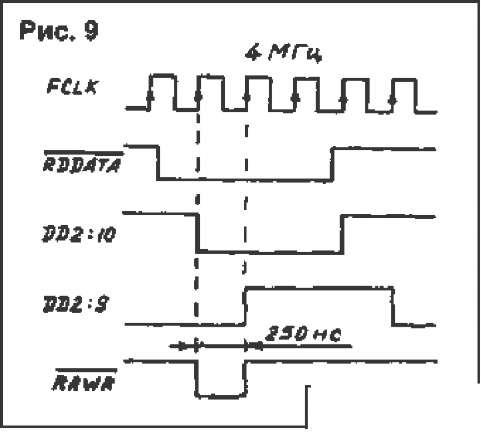

(рис.8). Поясняющие временные
диаграммы приведены на рис.9.
Длительность сигнала -RAWR
строго нормирована величиной 250
нс независимо от периода (4; 6 или
8 мкс). Тактовые импульсы FCLK
частотой 4 МГц поступают от внут-
реннего кварцевого генератора конт-
роллера. Их период определяет дли-
тельность сигнала -RAWR.
Сдвиг во времени переднего
фронта сигналов -RDDATA и -RAWR
(рис.9) не носит принципиального
характера, поскольку основная ин-
формация переносится периодом
следования сигнала.
Существует несколько разновид-
ностей данной схемы, отличающих-
ся типом применяемого логического
элемента DD2, вплоть до замены его
диодом и резистором. Общим клас-
сифицирующим признаком является
подача сигнала -RDDATA на D-вход
триггера DD1.1.
прошивкой программируемой матри-
цы.
процесс выделения информации.
Как следствие, во многих контролле-
рах схемы были усовершенствова-
ны. В частности, изменить ситуацию
помогает привязка сигнала -RDDATA

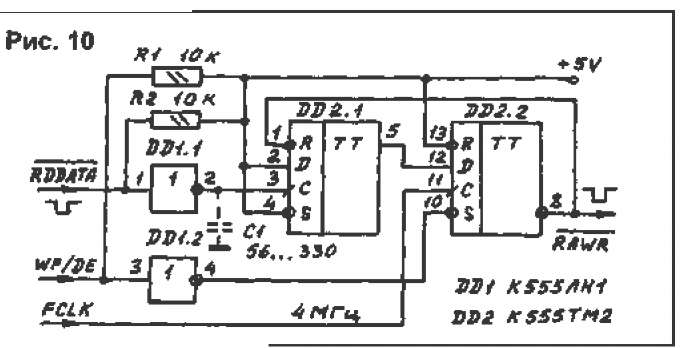

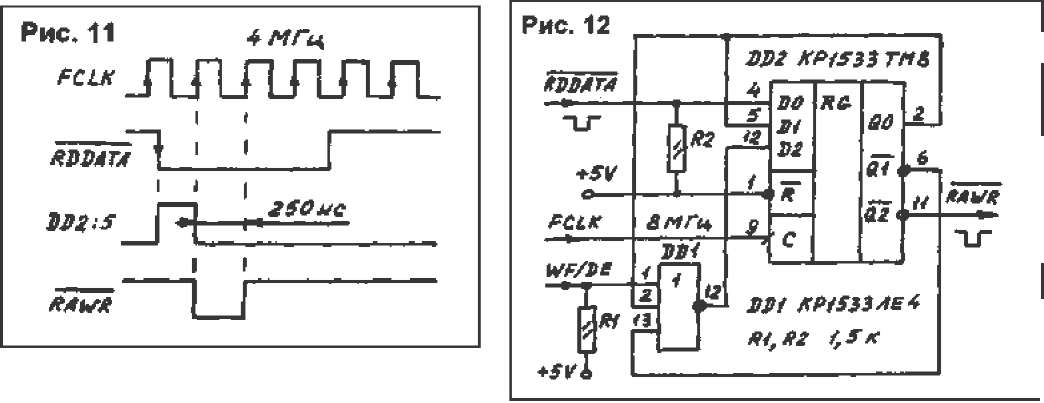

В схеме на рис.10 сигнал чтения
подается на С-вход триггера DD2.1.
Логика работы (рис.11) и возмож-
ности схемы от этого не меняются.
Новизна заключается в применении
сигнала WF/DE, блокирующего вы-
дачу импульсов -RAWR в режиме
записи информации. Это может по-
надобиться для корректной работы
некоторых схем формирователя сиг-
нала RCLK.
Еще один нюанс, который заслу-
живает внимания — можно ли "сэ-
кономить" на буферном элементе
DD1.1? Не секрет, что D-триггеры
ТТЛ-серий ТМ2 очень чувствитель-
ны к крутизне фронта импульса на
синхровходе. К примеру, согласно
техническим условиям,
на вход С микросхемы
К555ТМ2 желательно
подавать сигналы с
длительностью фрон-
та и среза не более 15
нс.
Учитывая это, эле-
мент DD1.1 нужен, а
вот устанавливаемый в некоторых
схемах конденсатор С1 (отмечен
пунктиром) — под вопросом. Если
С1 удаляет "иголки" сигнала, то сто-
ит вначале попытаться уменьшить
номинал резистора R2.
Схемы на рис.8, 10 относятся к
разряду "четырехмегагерцовых"^
CLK). В некоторых контроллерах
имеется дополнительно частота 8
МГц. Разработчики не преминули
воспользоваться такой возможнос-
тью, что позволило уменьшить дли-
тельность сигнала -RAWR до 125 нс
(рис.12, [6]).
Микросхема DD2 содержит син-
хронно тактируемые D-триггеры.

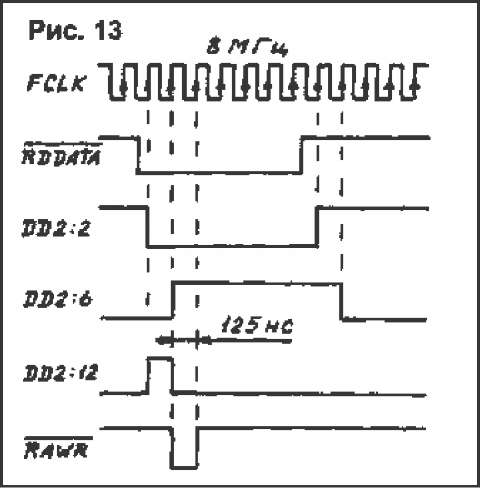

Временные диаграммы (рис.13) по-
казаны для случая WF/DE=0, т.е. для
режима чтения.
Закономерен вопрос, а зачем
вообще нужно уменьшать длитель-

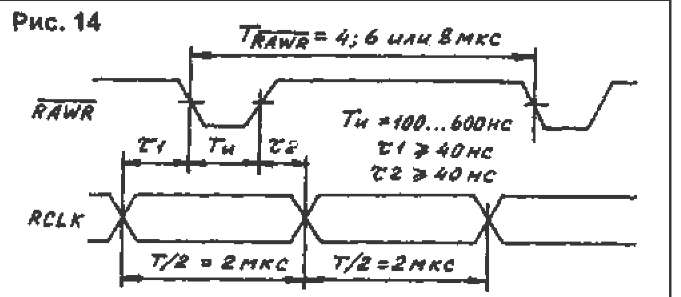

ность сигнала -RAWR? Ответ дает
рис.14, на котором показаны вре-
менные соотношения в "окне детек-
тирования" согласно техническим
данным на ВГ93 [4].
Запас "окна детектирования"
(ЗП) определяется по формуле
ЗП = ±(Т/2 - х1 - т2 - Ти)/2.
Ти — это не что иное как дли-
тельность сигнала -RAWR. Если
принять т1 = т2 = 40 нс, то для Ти
= 125 нс значение ЗП равно +897
мкс (+0.224Т), а для Ти - 250 нс
ЗП равно ±835 мкс (+0.209Т).
Следовательно, схема на рис.12
теоретически имеет на 7,4% боль-
ший запас "окна детектирования",
чем схемы на рис.8,10, что позволя-
ет ближе подойти к пределу +0.25Т.
Нередко встречаются "гибрид-
ные" схемы, у которых -RAWR рас-
щепляется на два сигнала: один из
них, длительностью 250 нс, подается
на вывод 27 ВГ93; другой, длитель-
ностью 125 нс — на схему выделе-
ния синхросерии. К чему это приво-
дит, станет ясно при рассмотрении
схемотехники формирования сигна-
ла RCLK.
(Продолжение следует)
ФОРМИРОВАТЕЛЬ СИГНАЛА
RCLK
Изложение данного материала в
радиолюбительских статьях обычно
сопровождается кратким описанием
принципа работы, иногда — графом
переходов [6]. Думается, этого недо-
статочно, ведь за общими фразами
не видно физики процесса, а вузов-
ская подготовка имеется далеко не у
каждого. Отсюда путаница в поняти-
ях, отсутствие какой-либо классифи-
кации.
Попробуем восполнить данный
пробел.
