10. ПРОГРАММАТОР.

Постоянные запоминающие устройства (ПЗУ) широко приме-
няются во всех областях электронной техники для хранения
программ, дешифрации м кодирования мнформацмм и т.п. Большой
интерес вызывает мспользованме перепрограмммруемых ПЗУ -
РПЗУ с УФ-стиранием, так как Вы можете многократно перезапи-
сывать содержащуюся в нмх информацию даже в домашних услови-
ях. Для стмранмя мнформацим в такмх РПЗУ вам понадобится ис-
точник ультрафиолетового мэлученмя. Хорошие результаты можно
получмть, мспольэуя, например, бытовой косметический прмбор
"ФОТОН" млм кварцевую лампу для загара. "ФОТОН" стирает ин-
формацию в ПЗУ за 15 - 20 ммнут прм расстоянмм до микросхемы
1 - 2 см.

Для программирования РПЗУ необходим программатор - спе-
циальное устройство, которое может быть выполнено в вмде са-
мостоятельного прибора млм в вмде приставки к компьютеру.
Предлагаемая Вашему вмиманмю схема программатора - это при-
ставка к компьютеру СПЕКТРУМ, которая предназначена для
программирования наиболее широко прмиемяемых РПЗУ емкостью
от 2-х до 32-х килобайт, как отечественного, так и зарубеж-
ного производства. Это нмкросхемы - К573РФ2, К573РФ5,
К573РФ4, К573РФ6, К573РФ8, 2716, 2764, 27128, 27256.

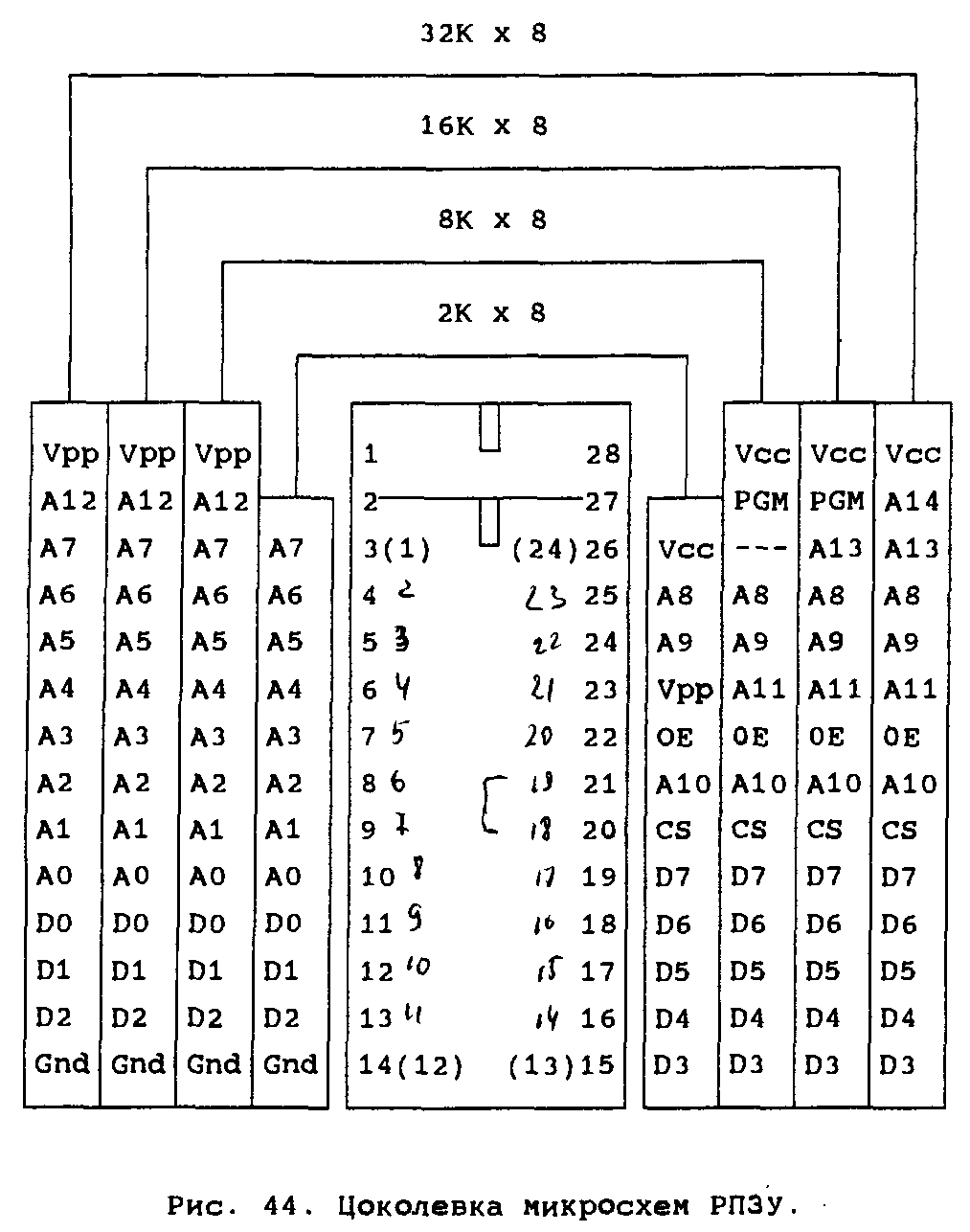

Цоколевка микросхем РПЗУ приведена на рис. 44, а в

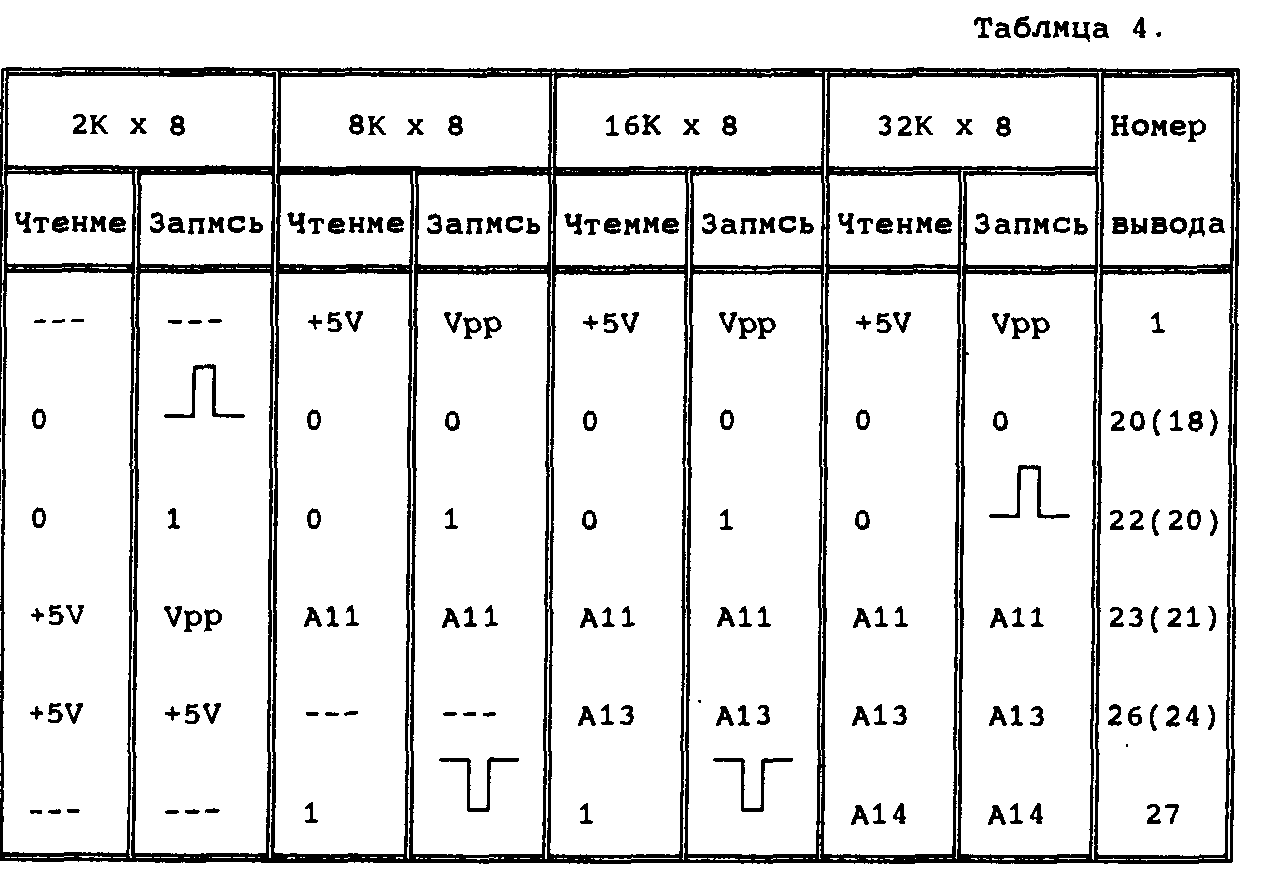

таблице 4 указаны сигмалы на выводах иикросхеи в различных
режииах работы.

Схема программатора (рмс. 45) выполнена на програмни-
руемом интерфейсном адаптере (ПИА) КР580ВВ55А. Три 8-мм раз-
рядных порта ПИА с адресами IF, 3F, 5F (HEX) используются
для ввода/вь(вода данных и фориирования адреса ПЗУ. Сигналы
управления ПЗУ - CS, ОЕ, PGM - формируются с помощью допол-
нительного регистра К155ИР1 с адресон EF (HEX). Адрес ре-
гистра управления ПИА - 7Т(НЕХ). Разряды шмн адреса, данных
м сигналы управления ПЗУ подключены к 28-мм полюсному разъе-
му (панелм, сокету), обеспечивающему надежный контакт с вы-

водами вставляемой в него микросхемы, коммутация адресов и
сигналов управления для различных типов ПЗУ осуществляется с
помощью переключателя П2. Микросхемы К573РФ2,РФ5 и 2716 име-
ют 24 вывода и вставляются в разъем со смещением (смотри
таблицу 4). Эту же задачу можно решить другим образом - ус-
тановить на плате программатора три типа разъемов под микро-
схемы и соответственно скоммутировать их. В этом случае пе-
реключатель П2 не нужен. В качестве разъемов под ПЗУ можно
использовать самодельные, изготовленные из разъемов типа СНП.
Микросхему ПЗУ можно вставлять в разъем и вынимать из него

Vpp - мапряжение программирования. Определяется фирмой-
нэготовителеи микросхены. Имогда Vpp указывается на корпусе
микросхены, наприиер, PGM 12,5V.

только при средней положении переключателя П1. В этом поло-
жении на разъем ме подаются питающие напряжения. Два других
положения переключателя.П1 служат для выбора режина - ЧТЕНИЕ
или ЗАПИСЬ (ПРОГРАММИРОВАНИЕ).

Програииа обслуживания програииатора состоит из частм,
напмсаимой на языке Бейсик и иэ 463 байтов машинных кодов.
Программа ма Бейсике поддерживает интерактивный режим обмема
с помощью мескольких иеню. В блоке иашииных кодов содержатся
подпрограмиы: чтение, запись м тестирование. Эти програииы
необходимо замести в память компьютера м сохранить на маг-
нитной лемте. После загрузки программы на экране появляется
надпмсь - "Load MONITOR (Y/N)?". Нужно ответить Y, если Вы
используете программу МОНИТОР (приведена в Приложении 1,
стр. 164). После ввода Y и Enter компьютер будет готов к за-
грузке МОНИТОРа. Если Вы введете N м Enter, то сразу перей-

дете к началу работы программы. На экране появится - "Pro-
gramming 2716, 2764, 27128, 27256" и меню - "Read or Write
or Test or Verify" - включите режим CAPS LOCK и введите сим-
вол выбранного Ваии режима:

- R - режим чтения из ПЗУ в память компьютера;

- W - режим программирования ПЗУ данными из паняти кон-
пьютера;

- Т - режим проверки "чмстоты" ПЗУ. "Чмстое" ПЗУ содер-
жит по всем адресам байт FF (HEX);

- V - режим сравнения содержииого ПЗУ с содержимым па-
мяти компьютера.

Область паияти компьютера, отведенная для всех режимов
работы программатора, занииает 32К, с адреса 8000 (HEX) по
FFFF (HEX). Если Вы используете при работе с программатором
МОНИТОР, то рабочая область памяти сокращается на "верхних"
4,5 Кб, то есть 8000 - ЕЕ6А.

После выбора режина, например, W и Enter Ваи необходимо
выбрать тмп микросхемы. Вводите:

- 1 - для работы с микросхемами 2716 и К573РФ2, РФ5;

- 2 - для работы с микросхемами 2764 и К573РФ4;

- 3 - для работы с микросхемами 27128 и К573РФ6;

- 4 - для работы с микросхемани 27256 и К573РФ8.

Положение переключателя П2 должно соответствовать выб-
ранному типу микросхены.. Затеи Ваи необходимо выбрать на-
чальный и конечный адреса програииируеиой иикросхеиы. Адрес
вводится в шестнадцатиричном (HEX)'вмде 4-ия символами, то

есть два байта,например, 01FF. Аналогично вводится начальный
адрес рабочей области компьютера (RAM address ....), в кото-
рой расположена информация для программирования. На вопрос
"Correct (Y/N)?" Вы отвечаете Y, Enter, если набранная Вами
информация не требует корректировки, в противном случае - N.
Затем на экране появляется надпись "Insert chip - Ready? -
Press any key". Теперь Вам необходимо вставить в разъем мик-
росхему ПЗУ, переключатель П1 установить в позицию ЗАПИСЬ н
нажать любую клавишу для начала процесса программирования.

Ход процесса графически отображается на экране. В слу-
чае ошибки при программировании на экране появляются ошибоч-
ные дамные и адрес. Другие режимы выполняются аналогично.

Если Вы используете программатор для записи в ПЗУ са-
мостоятельно составленных программ в машинных кодах, то
большую помощь в этом Вам окажет МОНИТОР - прикладная про-
грамма, позволяющая заниматься программированием, отладкой и
дисассемблированием программ в машинных кодах. Эта программа
приведена в Приложении 1.

10.1. Программная поддержка.

Р R 0 G +

5 GO ТО 30

10 CLEAR 31999: LOAD ""CODE : INPUT " Load MONITOR (Y/N) ? ";

M$: IF M$="N" THEN GO TO 30
20 IF M$="Y" THEN LOAD ""CODE
30 CLS : PRINT AT 0,10 ; "PROGRAMMING"
50 PRINT AT 2,5;"2716,2764,27128,27356"
60 INPUT " Read or write or Test or Verify";Q$
70 IF Q$ = "R" THEN PRINT AT 5,8;" READ": GO TO 120
80 IF Q$="W" THEN PRINT AT 5,8;" WRITE": GO TO 120
90 IF Q$="T" THEN PRINT AT 5,8;" TEST": GO TO 120
100 IF Q$ = "V" THEN PRINT AT 5,8; "VERIFY" : GO TO 120
110 GO TO 60

120 INPUT " INPUT 1-2716, 2-2764, 3-27128,

4-27256";Q

130 IF Q=1 THEN PRINT AT 5,17;"2716": GO SUB 3500: GO TO 180
140 IF Q=2 THEN PRINT AT 5,17;"2764": GO SUB 3600: GO TO 180
150 IF Q=3 THEN PRINT AT 5,17;"27128": GO SUB 3600: GO TO 180
160 IF Q-4 THEN PRINT AT 5,17; "27256" : GO SUB 3700: GO TO 180
170 GO TO 120

180 PRINT AT 8,1;"ROM adress from ";: DIM W$(4): INPUT W$: GO

SUB 5000: GO SUB 6000
190 POKE 32117,R: POKE 32190,R: POKE 32314,R
200 POKE 32118,E: POKE 32191,E: POKE 32315,E
250 GO SUB 7000: PRINT 1$

260 PRINT AT 8,22:"to ";: DIM W$(4): INPUT W$: GO SUB 5000: GO
SUB 6000

270 POKE 32120,R: POKE 32193,R: POKE 32317,R
280 POKE 32121,E: POKE 32194,E: POKE 32318,E
330 GO SUB 7000: PRINT 1$
335 IF Q$="T" THEN GO TO 420

340 PRINT AT 10,1;"RAM adress from ";: DIM W$(4): INPUT W$: GO

SUB 5000: GO SUB 6000
350 POKE 32123,R: POKE 32196,R: POKE 32334,R
360 POKE 32124,E: POKE 32197,E: POKE 32335,E
410 GO SUB 7000: PRINT 1$

420 INPUT " CORRECT (Y/N) ? ";P$

430 IF P$="N" THEN GO TO 30

440 IF p$="Y" THEN PRINT AT 14,10;"Insert chip

READY ? Press any key": PAUSE 0: GO TO 460

450 GO TO 420

460 IF Q$="R" THEN GO TO 1000
470 IF Q$="W" THEN GO TO 1500
480 IF Q$="T" THEN GO TO 2000
490 IF Q$—"V" THEN GO TO 2500
1000 POKE 32009,119: RANDOMIZE USR 32112

1020 PRINT FLASH 1;AT 21,15;"END": PRINT " For continue press

any key": PAUSE 0: GO TO 30
1500 RANDOMIZE USR 32304

1510 IF PEEK 32463-255 THEN PRINT FLASH 1;AT 21,15;"END":
PRINT "For continue press any key": PAUSE 0: GO TO 30
1520 PRINT AT 18,1,-"ROM adress " ": LET U-PEEK 32394 + 256»PEEK

32395: GO SUB 7010: PRINT AT 18,13;IS
1530 PRINT AT 18,20;"ROM data ": LET D=PEEK 32095: GO SUB

7500: PRINT AT 18,30;S$
1540 PRINT AT 19,1;"RAM adrees ": LET U=PEEK 32400+256*PEEK

32401: GO SUB 7010: PRINT AT 19,13;I$
1550 PRINT AT 19,20;"RAM data ": LET D=PEEK (PEEK 32400+256*

PEEK 32401): GO SUB 7500: PRINT AT 19,30:S$
1560 INPUT " Continue.(Y/N) ? ":G$

1570 IF G$-"N" THEN GO TO 30

1580 IF G$="Y" THEN RANDOMIZE USR 32384: GO TO 1510
2000 POKE 32009,0: POKE 32210,254: POKE 32211,255
2030 RANDOMIZE USR 32176

2040 IF PEEK 32303=255 THEN PRINT FLASH 1;AT 21,15;"END":
PRINT " For continue press any key": PAUSE 0: GO TO 30
2050 PRINT AT 18,1;"ROM adress ": LET U=PEEK 32249=256*

PEEK 32250: GO SUB 7010: PRINT AT 18,13;IS
2060 PRINT AT 18,20;"ROM data ": LET D-PEEK 32015: GO SUB

7500: PRINT AT 18,30;S$
2070 INPUT " Continue (Y/N) ? ";H$

2080 IF H$ = "Y" THEN RANDOMIZE USR 32240: GO TO 2040
2090 IF H$="N" THEN GO TO 30
2100 GO TO 2070

2500 POKE 32009,0: POKE 32210,0: POKE 32211,190
2530 RANDOMIZE USR 32176

2540 IF PEEK 32303-255 THEN PRINT FLASH 1;AT. 21,15: "END":
PRINT " For continue press any key": PAUSE 0: GO TO 30
2550 PRINT AT 18,1;"ROM adress ": LET U=PEEK 32249+256*

PEEK 32250: GO SUB 7010: PRINT AT 18,13;IS
2560 PRINT AT 18,20;"ROM data ": LET D=PEEK 32015: GO SUB

7500: PRINT AT 18,30;S$
2570 PRINT AT 19,1;"RAM adress ": LET U-PEEK 32255+256*

PEEK 32256: GO SUB 7010: PRINT AT 19,13;I$
2580 PRINT AT 19,20;"RAM data ": LET D=PEEK (PEEK 32255+

256*PEEK 32256): GO SUB 7500: PRINT AT 19,30;S$
2590 INPUT " Continue (Y/N) ? ";J$

2600 IF 3$="N" THEN GO TO 30

2610 IF J$="Y" THEN RANDOMIZE USR 32240: GO TO 2540
2620 GO TO 2590

3500 POKE 32001,8: POKE 32011,10: POKE 32046,2: POKE 32050,3
3510 POKE 32068,10: POKE 32082,8: POKE 32091,10: RETURN
3600 POKE 32001,12: POKE 32011,15: POKE 32046,6: POKE 32050,2
3610 POKE 32068,15: POKE 32082,12: POKE 32091,15: RETURN
3700 POKE 32001,8: POKE 32011,9: POKE 32046,0: POKE 32050,2
3710 POKE 32068,9: POKE 32082,8: POKE 32091,9: RETURN
5010 LET T=0
5020 FOR Y = 1 TO 4

5030 LET T-T+16T(4-Y)*CODE W$ (Y)-48-7*(CODE W$(Y)>57))
5040 NEXT Y

5050 POKE 32030,INT (T-(INT (T/256))*256)
5060 POKE 32031,INT (T/256)
5070 RETURN

6000 LET W-PEEK 32030+256*PEEK 32031
6010 LET E=INT (W/256)
6020 LET R=INT (W-(E*256))
6030 RETURN

7000 LET U—PEEK 32030+256*PEEK 32031

7010 DIM 1(4): DIM I$(4)

7020 LET 1(1)=INT (U/4096)

7030 LET U=U-I(1)*4096

7040 LET I(2)=INT (U/256)

7050 LET U=U-I(2)*256

7060 LET I(3)-INT (U/16)

7070 LET I(4)=U-I(3)*16

7080 FOR 0-1 TO 4

7090 LET 1$(0)—CHR$ (I(0)+48+7*(I(0)>9))
7100 NEXT 0
7110 RETURN

7500 DIM s(2): DIM S$(2)
7510 LET S(1)-INT (D/16)
7520 LET S(2)=INT (D-S(l)*16)
7530 FOR F=1 TO 2

7540 LET S$(F)=CHR$ (S(F)+48+7*(S(F)>9))
7550 NEXT F
7560 RETURN

9999 SAVE "PROG+" LINE 10: SAVE "PROG+"CODE 32000,500: SAVE
"MONITOR "CODE 61000,4535: STOP

1. Введение - вступительное слово. Буферизация шин компьютера
2. Подключение СПЕКТРУМа к телевизору - кодер СЕКАМ.
3. Джойстики - несколько видов джойстиков - KEMPSTON, SINCLAIR, INTERFASE 2, СURSOR, PROTEK.
4. Световое перо - световое перо - устройство давно и широко применяемое пользователями компьютеров всех систем. Програнна LIGHT PEN. Програнна LP4 8K.
5. Интерфейс НГМД - структурная схена интерфейса. Принципиальная схена интерфейса. Модуль управления ннтерфейсом. Модуль управления НГМД. Генератор тактовых импульсов и схема фазовой автоподстройкн частоты.
6. Интерфейс НГМД - прошивка ПЗУ для интерфейса НГМД.
7. Программа HEX ввода - программа HEX ввода, дополненная подсчетом контрольной суммы.
8. Интерфейсы принтера - параллельный интерфейс принтера.
9. Интерфейсы принтера - последовательный интерфейс RS-232C.
10. Интерфейс ZX LPRINT III - универсальный интерфейс ZX-LPRINT-III позволяет подключать "СПЕКТРУМ 16", "48", "+" или "128" (в режиме 48) почти к любому матричному принтеру или типа "ронашка", поддерживает команды LPRINT, LLIST.
11. Интерфейс ZX LPRINT III - прошивка ПЗУ для интерфейса ZX-LPRINT-III.
12. ZX-модем - с тех пор, как компьютеры вошли в нашу жизнь, мы не перестаем слышать о таком их великом достоинстве, как возможность устанавливать связь, обмениваться информацией, пользоваться удаленными банками данных и т.п. Все это позволяет сделать модем.
13. ZX-модем - программная поддержка.
14. Расширение панятн СПЕКТРУМа - микропроцессор Z80, как известно, может обслуживать ад- ресное пространство размером в 64К. Схема расширения.
15. Программатор - постоянные запоминающие устройства (ПЗУ) широко применяются во всех областях электронной техники для хранения программ, дешифрации м кодирования мнформацмм и т.п. Программная поддержка программатора.
16. Программа "МОНИТОР" - дамп программы.
17. Программа "МОНИТОР" - команды МОНИТОРа. Приложение. Схемы.
18. Приложение к схеме - перечень элементов СЕКАМ-кодера.
