3. ПОДКЛЮЧЕНИЕ СПЕКТРУМА
К ТЕЛЕВИЗОРУ.
Подключению компьютера к бытовому телевизору посвящено
уже достаточно много публикаций, и тем не менее проблемы,
связанные с этой стыковкой, возникают часто. Причины этих
трудностей заключаются в большом количестве разновидностей
телевизоров и отсутствии универсального подхода к решению
этого вопроса. Именно с позиции универсальности схем стыков-
ки мы и будем рассматривать эту проблему.
Сначала пользователь должен выяснить какие сигналы,
предназначенные для стыковки с телевизором имеет его компью-
тер. Здесь возможны различные варианты. Фирменные СПЕКТРУМы
имеют выход полного ТВ сигнала (ПЦТС) в стандарте PAL, в де-
циметровом диапазоне, в этом случае следует установить в те-
левизор PAL-декодер (как для видеомагнитофона) и селектор
дециметровых каналов (СКД), если он отсутствует в телевизо-

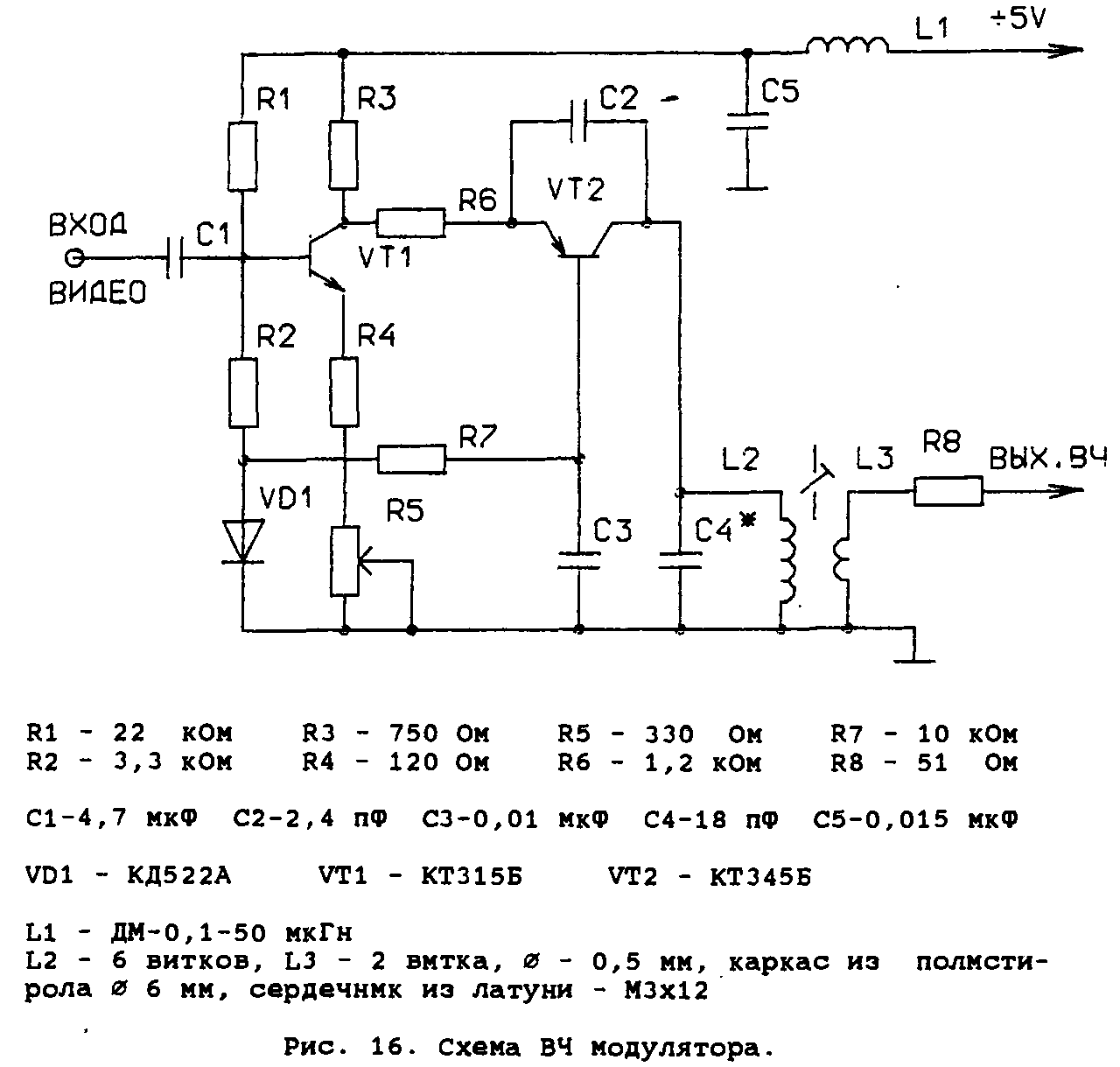

ре. Последнего можно избежать, если вскрыть коробочку моду-
лятора компьютера и на катушку вместо неполного вмтка намо-
тать шесть витков. Сигнал попадет в диапазон 6-го ТВ кана-
ла. Настройка осуществляется изменением расстояния между
витками и вращением сердечника. При этом сигнал сохраняется
и в дециметровом диапазоне. Кроме этого на системном разъеме
присутствуют сигналы Y, U, V. Y - это полный ТВ сигнал без
информации о цвете и в обратной полярности• Его можно ис-
пользовать фля подключения к черно-белому телевизору или к
цветному в черно-белом режиме, пропустив предварительно че-
рез инвертор (рис. 7). В результате на экране получается
чистая картинка без муара от цветовой поднесущей. Сигналы V
ни- это цветоразностные сигналы системы PAL, отличаются от
R-Y н B-Y в системе СЕКАМ тем, что V, соответствующий R-Y,
проинвертирован от строки к строке на 180 градусов. Если эти
сигналы напрямик подключить к телевизору, то полноценных
цветов не получится. Существуют достаточно сложные схемы,
которые, используя коммутатор, переворачивают сигнал V через
строку в нормальное по-
ложение и получают на
выходе стандартные цве-
торазностные сигналы,
которые либо непосредс-
твенно подают на телеви-
зор, либо получают пред-
варительно сигналы R, G,
В. Качественное изобра-
жение в этой случае по-
лучится если очень точно
подобрать задержки сиг-
налов Y, U и V, которые
проходят через тракты обработки разной длины и при сложении дают
смазанное изображение. СПЕКТРУМ 128+, +2 и +3 кроие ПЦТС PAL
ииеют сигналы первичных цветов R, G, В и синхронизации. Это
позволяет получить более качественное изображение на телеви-
зоре. Такие же сигналы ииеют и саиодельные СПЕКТРУМы. Разни-
ца в той, какие из этих сигналов выведены на внешний разъеи.
В общей случае мы ииееи сигналы первичных цветов R,G,B, сиг-
нал строчной синхронизации СИ, кадровой синхронизации КИ и
сигнал, управляющий яркостью, BRIGHT. Все сигналы дискретные
- TTL уровней. В некоторых моделях BRIGHT уже присутствует в
R,G,В сигналах. в этой случае R,G,B сигналы являются анало-
говыми (точнее трехуровневыми).
Для начала рассиотрии схеиу фориирования сигнала яркос-
ти и синхронизации. В некоторых иоделях коипьютеров этот
сигнал уже сформирован, он не несет иифориацию о цвете, но
является очень полезный. Он годится для любых иоделей черно-
белых телевизоров, для любых цветных телевизоров в черно-бе-
лой режиие, а также в цветной режиие для синхронизации и уп-
равления яркостью. Схеиа фориирования сигнала Y изображена
на рис. 8. Резисторы Rl, R2, R3 - весовые резисторы иатрицы,
через диоды к яркостноиу сигналу подиешиваются сигналы син-
хронизации. При наличии сиихросиеси (кадровые и строчные ии-
пульсы уже объединены в один сигнал), ее нужно подать виесто
СИ или КИ, а оставшийся диод удалить. Если в сигналах R,G,B
Итак, иы ииееи ЧБ видеосигнал (Y + синхросиесь), сфор-
мированный по схеие иа рис. 8, или готовый, с выхода коипью-
тера. Теперь нужно решить задачу нахождения видеовхода теле-
визора . В иовых моделях телевизоров видеовход или выведен на
наружную панель (часто внутри ие подстыкован, а подключение
обычно достигается перепайкой переиычки иежду радиоканалои и
входои видеоусилителя) или хотя бы обозначен на схеие. В
старых иоделях этот вход не обозначен никак, и потребуется
некоторая квалификация пользователя, чтобы найти точку под-
ключения. Видеовход - это то иесто в схеие телевизора, где
сигнал с выхода радиоканала, после видеодетектора (ВД), пос-
тупает на вход видеоусилителя и к селектору синхроиипульсов.
В лаиповых телевизорах иожно подключаться пряио к видеоде-
тектору, не разрывая цепи; в транзисторных - приходится раз-
рывать цепь в точке подключения из-за влияния сигнала из ра-
дио-тракта на изображение от коипьютера. На рис. 10 приведен
участок схеиы усилителя проиежуточной частоты изображения
(УПЧИ), где расположен видеодетектор. Эти схеиы довольно по-
хожи для всех типов телевизоров, позтоиу надееися, что Вы
сиожете визуально определить иа схеие нахождение видеодетек-
тора. После этого нужио соединить коипьютер с телевизором по
земляноиу проводу, а видеосигнал пробовать подсоединять к
различный точкаи
схеиы после вн-
деодетектора,
определяя точку
лучшего варианта
подключения по
качеству картин-
ки. При зтои,
конечно, нужно
избегать высоко-
вольтных цепей.
Начать лучже с
вывода саиого
диода видеоде-
тектора . Так же
хорошие результаты бывают при подключении к сетке первой
лаипы или к базе первого транзистора видеоусилителя. Более
подробные рекоиендации дать трудно из-за очень большого раз-
нообразия схеи черно-белых телевизоров.
Теперь рассиотрии способы подключения коипьютера к
цветным телевизорам. Для получения цветного изображения наи
вначале нужно будет получить черно-белое, т.е. решить ту же
задачу, что и для черно-белого телевизора, т.к. поииио яр-
костной составляющей иы одновреиенно и сиихронизируеи изоб-
ражение по строкам и кадраи. Далее останется подключить сиг-

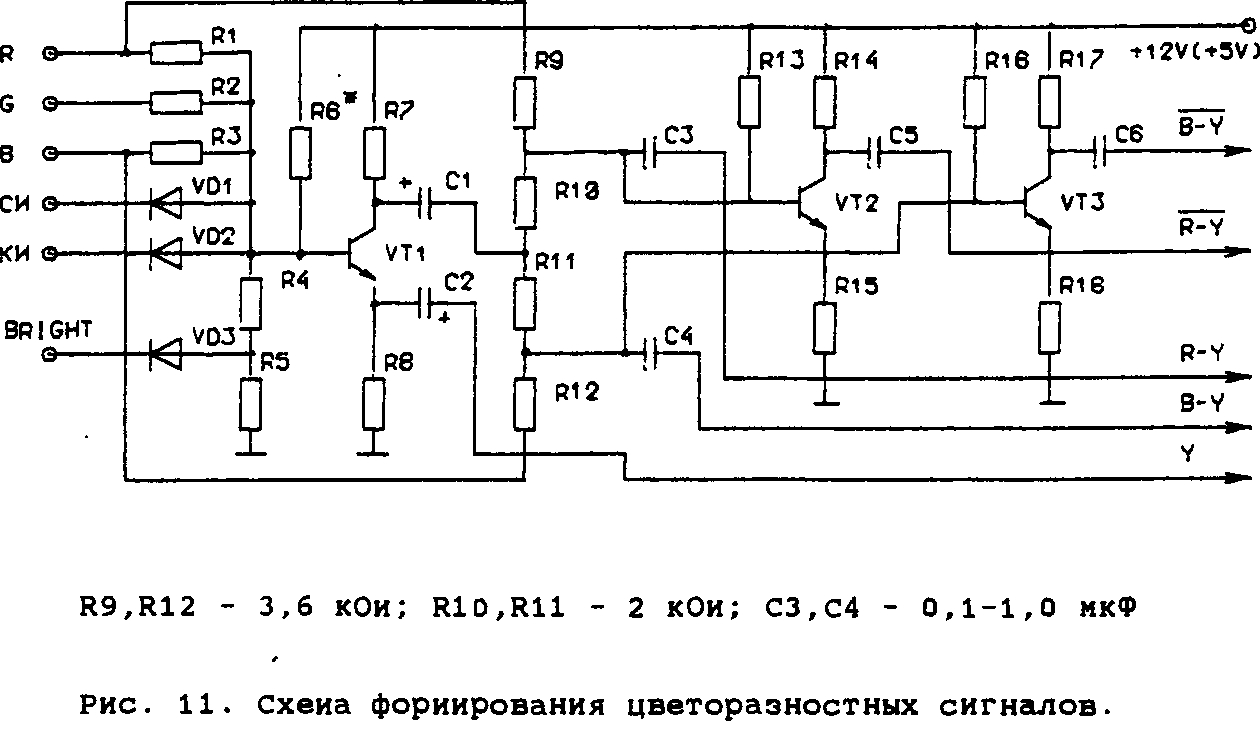

налы первичных цветов или цветоразностные сигналы, сфорииро-
ваиииые по схеие на рис. 11. Практика показала, что подклю-
чение с поиощью цветоразностных сигналов, во-первых, являет-
ся универсальный и подходит ко всей видаи цветных телевизо-
ров, во-вторых, при зтои всегда сохраняется возиожность всех
регулировок - яркости, контрастности и насыщенности и, в-
третьих, всегда работает привязка уровня черного. Подключе-
ние с поиощью сигналов R, G, В иожет показаться проще, но не
всегда дает желаеиый результат. Если рассиотреть схему иа
рис. 11, то иожно заиетить, что в основе ее лежит схеиа на
рис. 8, которая формирует черно-белый видеосигнал. К ней до-
бавляются резисторы R9, RIO, Rll, R12, и мы уже получаем
цветораэностиые сигналы R-Y н B-Y. Для тех телевизоров, в
которых используются цветораэностиые сигналы отрицательной
полярности R-Y, B-Y, необходимо добавить два инвертора, каж-
дый из которых построен по схеие, изображенной на рис. 7.
После подключения черио-белого видеосигнала и цветораэ-
ностиых сигналов из тракта видеосигнала необходимо исключить
линию задержки яркостного канала ЛЗЯ. Это связано с тем, что
сигналы цветности не проходят тракт обработки, где они бы
задерживались, а в виде цветораэностных поступают непосред-
ственно к натрице или к кинескопу, где происходит их сложе-
ние с сигиалон яркости. Если сигнал яркости пройдет через
ЛЗЯ, то картинка на экране будет нечеткой, снаэанной. Осо-
бенно сильно это заметно в ламповых телевизорах. Если Вы
планируете использование телевизора в двух режинах - как мо-
нитора к компьютеру и как телевизора для приена телепередач,
то для обхода ЛЗЯ Ван понадобится установить в телевизоре
переключатель "Монитор-Телевизор". Переключатель желательно
использовать миогопозиционный, т.к. кроме функции обхода ЛЗЯ
он должен еще осуществлять коммутацию видеосигнала на входе
видеоусилителя от радиоканала или от компьютера, а в некото-
рых моделях телевизоров осуществлять блокировку УПЧИ, УПЧЗ
(как при подключении видеомагнитофона) .
Итак, ны имеем черио-белый видеосигнал, R, G, В или
R-Y, B-Y (все сигналы любой полярности - прямые нли инверс-
ные), а также переключатель режима "Монитор-Телевизор". Те-
перь мы ножем подключиться практически к любому цветному те-
левизору. Далее рассмотрин способы подключения к разным се-
нействам цветных ^телевизоров.
Начнем с наиболее старых, но вполне пригодных для наших
целей телевизоров. УЛПЦТ(И) - это большое семейство телеви-
зоров с торговыми индексани 703-731. Эти телевизоры инеют на
задней панели разъем для видеовхода, иначе говоря, низкочас-
тотного сигнала. На схеме ои изображен в блоке радиоканала и
обозначен ГН2. Если проследить от этого входа до платы ра-
диоканала, то иы обнаружим иа плате расположенные рядон три
контрольные точки (КТ), две из которых ооединены перемыч-
кой. Средняя КТ - это видеовход. Он соединен перемычкой с
КТ, расположенной блнще к центру платы - с выходон радиока-
нала. Если перенычку переставить, эанкнув среднюю КТ с КТ,
расположенной ближе к краю платы, то такнн обраэон ны соедн-
ннн видеовход с гнеэдон ГН2 и отключнн радиоканал. В блоке
радиоканала БРК-1 и БРК-2 эти три КТ называются КТ13(1,2,3),
в БРК-3 они обозначены как В3(1,2,3), а внешнее гнездо -
ГНб. БРК-1 приненяетоя в телевизорах моделей 703-707, БРК-2-
в 706-726, БРК-3 - в 728-731. Необходино подпаять к этнн
трен КТ провода от переключателя режинов "Монитор-Телевизор"
На этот же переключатель завеотн провода коннутацнн ЛЗЯ (см.
рнс. 12).
Цветоразностные сигналы R-Y и B-Y (обратной полярности)
подключаен в блоке цветности БЦ1 или БЦ2 к контрольный точ-
кан КТ5 н КТ18 соответственно. Эти точки соединены с сеткани
триодных частей ланп Л2 и Л4 (1-й контакт ланпы 6Ф12П). В
блоке БЦИ-1 (для телевизоров ноделей 716,719,723,726,728)
это ооответственно КТ11 и КТ20.
Схену форннровання онгналов Y, R-Y,B-Y можно разнестнть
или внутри конпьютера илн внутри телевизора. Если схена раз-
нещается в телевизоре, то питание ножно взять со стабилит-
рона ДЗ (контакт 39 на плате цветности внизу под ЛЗЯ) или
добавить свой стабилитрон Д814Г(Д) н через резистор 330 Он
подключиться к напряшенню +24 V (контакт 32, 46).
На задней стенке телевизора иукно установить переключа-
тель режимов "Монитор-
Телевизор" н разъем, к
которому от компьютера
будут подходить следую-
щие сигналы: корпус,
1С-Ч, В^Ч, Ч и звук,
если схеиа формирова-
ния расположена в ком-
пьютере. Если же схеиа
размещается в телеви-
зоре, то нужен разъем
с большим количеством
контактов - корпус, R,
G, В, синхросмесь,
BRIGHT, звук. Возможны и комбинации этих вариантов. Посколь-
ку соединительный кабель получается достаточно длинным, то
желательно использовать экранированные проводники или лен-
точный кабель(шлейф), в котором каждый второй проводник сое-
динен с корпусом.
Возможен вариант подключения к телевизорам тнпа
УЛПЦТ(И) и по инверсным первичным цветам "R, G", в". В этом
случае инверсные первичные цвета подключаются соответственно
к КТ5, 1-й контажт лампы лз (сетка), КТ18 (для БЦ1, БЦ2).
Конденсатор С99 - 6800 пФ, соединенный с корпусом, при этом
нужно отключить от сетки лампы лз. В Бци-1 это КТ11, 1-й
контакт ЛЗ (сетка), КТ20, соответственно.
Следующий тип ТВ приемников - УПИМЦТ. в иих предусмот-
рено подключение модуля сопряжения с видеомагнитофоном УМ1-5.
Если УМ1-5 установлен, то видеосигнал и звук нужно подавать
на вход этого модуля как от видеомагнитофона в режиме вос-
произведения. При отсутствии этого модуля нужно подсоедини-
ться к разъему для его установки. К контакту 1 разъема под-
ключить сигнал У положительной полярности, взятый с эмиттера
VT1, к контакту 4 подключить этот же сигнал, но инвертиро-
ванный - с коллектора VT1 (в некоторых телевизорах, где этот
контакт нижуда не подключен, видеосигнал инвертируется самим
телевизором и подключать У не требуется). На б контакт от
переключателя "Монитор-Телевизор" подается 0 V в режиме "Мо-
ннтор", на контакты 1,2 через два диода от того же переклю-
чателя подается напряжение +12 V (сн. схему на рис. 13).
Этим достигается блокировка УПЧЗ, УПЧИ. Кроме того, переклю-
чателем исключается нэ схемы ЛЗЯ.
Цветораэностные сигналы R-Y и B-Y подаются на модуль
яркостного канала н матрицы - УМ-3-1. Сигнал R-Y - к контак-
ту 11 разъема Х2, a B-Y - к контакту 13 разъема Х2, откуда
они через конденсаторы С21,С22 поступят на 2 и 14 входы мик-
росхемы К174АФ4. Напряжение питания +12 V можно взять с кон-
такта 2 разъема XI.
Телевизоры 4УПИЦТ используются аналогично УПИМЦТ. До-
полнительно заметим, что для улучшения качества изображения
желательно тщательно выполнить сведение лучей в описанных
выше телевизбрах.
В более современных телевизорах используются кинескопы
с самосведеннем. К ним относятся, напринер, 2УСЦТ, ЗУСЦТ н
4УСЦТ. Модули цветности, применяемые в этих телевизорах -
МЦ-1-2, МЦ-2, МЦ-3 и МЦ-31. В модуле МЦ-1-2 цветораэностные
сигналы R-Y, B-Y подключаются к контрольным точкам XN7, XN6
(19,17 выводы микросборкн Д2). В модулях МЦ-2 н МЦ-3 цвето-
раэностные сигналы R-Y н B-Y подключаются к контактам 1 н 2
разъема XI или к контрольным точкам XN2, XN3. Можно подклю-
чить сигналы R, G, В к контрольным точкам XN6, XN5, XN4, но
в этом случае не будет работать регулировка насыщенности,
яркости н контрастности.
Видеосигнал подается на контакт 7 разъема XI субмодуля
радиоканала СМРК, звук - на контакт 1 этого же разъема (об-
ратить внимание установлен ли на плате СМРК конденсатор
С23). На контакт б для перехода в режим "Монитор" нужно по-
давать О V.s ЛЗЯ обходится тем же переключателем "Монитор-Те-
левиэор". Она расположена в модуле цветнооти.
Если в Вашем телевизоре установлен модуль цветности
МЦ-31, то нужно подать сигналы R, G, В на контакты 3, 2, 1
разъема Х2, откуда оии через конденсаторы С44, С42, С40 пос-
тупят на специальные входы внешних R,G,B сигналов - контакты
14, 13, 12 микросхены К174ХА17. На контакт 4 ("окно") раэъе-
на Х2 или на 11 вывод этой же микросхены в режиие "Монитор"
иужио подать +12 V для переключения иа внешние R,G,B сигналы.
Видеосигнал, звук н блокировка подключаются так же, как было
указано выше.
В телевизорах "Электроника Ц430,Ц432"(4УПИЦТ 25-IV-l,2)
цветораэностиые сигналы подключаются к нодулю видеоусилите-
лей - раэъен XI, контакт 5 (R-Y), 8 (В-У). На этон же нодуле
находится н ЛЗЯ. Этн телевизоры ннеют вход для подключения
видеомагнитофона, видеосигнал нужно подавать на контакт 2,
звук - на контакт 4, корпус - на контакт 3. На контакт 1 для
перехода в режим "Ноннтор" подается напряжение +12 V. Это
напряжение ножно взять в телевизоре, напрннер, с контакта 1
раэъена XI нодуля УНЧ. Прн подаче напряжения срабатывают рас-
положенные на плате реле н происходит блокировка УПЧИ н УПЧЗ.
В телевизоре "Электроника Ц431"(1УПЦТ-25) видеосигнал,
звук н сигналы блокировки +12 V н О V подаются на разъем для
установки нодуля сопряжения УМ1-5-2 точно так же, как было
описано для телевизоров УПИИЦТ н 4УПИЦТ. Цветораэностиые
сигналы подключаются в блоке цветности БЦ-10 к контрольный
точкан Х7 (R-Y), Х8 (B-Y) н поступают на входы 8, 9 ннкро-
схены К174УК1 так же, как в МЦ-2, НЦ-3 телевизоров ЗУСЦТ,
4УСЦТ.
Телевизор "Электроника Ц-401"(ПИЦТ 32) имеет внешний
вндеовход н трн контрольные точки на плате блока радиоканала
с перенещаеной перенычкой 1111 (КТ18,КТ22,КТ2б) точно так же,
как это описано для телевизоров УЛПТЦ(И). Поэтону аналогично
н подключение видеосигнала с помощью переключателя режннов.
Электронная блокировка УПЧИ н УПЧЗ отсутствует, УПЧИ отклю-
чается прн помощи описанной выше перенычкн, а прерывание це-
пи звука нбжно осуществить с понощью того же переключателя
режннов, отсоединяя выход УПЧЗ от входа усилителя низкой
частоты (контакт,. 2 разъема УНЧ) н подключая на этот вход
звуковой сигнал от конпьютера. Сигналы R-Y, B-Y подаются на
нодуль цветности в контрольные точки КлЮ, Кл11 (входы 8, 9
ннкросхемы К174УК1 нлн НСАббО). В старых телевизорах ПИЦТ-32
применяется модуль цветности, выполненный на гнбрндных мик-
росхемах 224 сернн. Для таких схен сигналы R-Y, B-Y подаются
в точки соединения Др8 н Др9 с эннттерамн транзисторов ТЗ,
Т4 .
В телевизоре "Электроника 401Н" применен УПЧЗ-1Н, по-
этону инеется возможность электронной блокировки звука (по-
дачей +12 V на ' контакт 3 УПЧЗ-1М) и внешний вход звука -
контакт 8 УПЧЗ-1М.
Телевизоры "Шилялнс Ц-410Д" (4УПЦТ-32-1), "Шнлялис 410"
(4УПЦТ-32-2), "Шилялис Ц-401" (УПИЦТ-32-IV), "Юность Ц-404"
(ПИЦТ-32-10) собраны на тех же нодулях, что н телевизоры
УПИМЦТ н подключаются к компьютеру аналогично.
Такин образон, прнненяя универсальный подход, реконен-
дуеный нанн - форннрованне черно-белого видеосигнала (У +
синхроснесь) и цветоразностных сигналов требуеной полярнос-
ти, Вы ножете подключиться практически к любону цветному или
черно-белону телевизору.
3.1. Кодер С Е К А И.
Многие пользователи СПЕКТРУМов интересуются схеной фор-
мирования полного цветного телевизионного сигнала, кодиро-
ванного по снстене СЕКАМ. Их привлекает возножность подклю-
чения к видеовходу илн антенноиу входу телевизора без необ-
ходимости внедрения в его внутренности.
Предлагаен Вашену внинанню одну нз распространенных
схен СЕКАМ-коДера, выполненного на ннкросхене генераторов,
управляеных напряженней, К531ГГ1. Следует отнетить, что схе-
на СЕКАМ-кодера очень сложна в настройке, критична к разбро-
су паранетров'зленентов. Высокого качества изображения доби-
ться очень трудно, сильно влияние понех по всем цепян. Необ-
ходнно, также, ннеть специальные приборы для настройки ТВ-
техннкн, такие как осциллограф с блоком выбора строки н т.п.
Кроне того, сана систена СЕКАМ не обеспечивает высокого ка-
чества изображения от коипьютера в силу своих особенностей.
Напрниер, ужасно выглядят горизонтальные цветные линии шири-
ной в одну строку. Поэтону СЕКАМ-кодеры не ннеют большой по-
пулярности среди пользователей СПЕКТРУМа.
Прежде чен перейти к подробному описанию СЕКАМ-кодера,
ненного вспониин об основных принципах форнирования ПЦТС в
системе СЕКЛИ. Для получения полной ганны цветов в телевиде-
нии используются трн первичных цвета R, G, в. Названия про-
исходят от аббревиатуры английских слов Red, Green, Blue
красный, зеленый, сииий. При сложении трех первичных цветов
с определенными весовынн коэффициентами мы получаен белый
цвет Ч = 0,3R + 0,59G + о,11в. Соответственно, при изменении
весов первичных цветов получаются все цвета спектра. Для
того, чтобы не перегружать избыточной иифорнацией каналы ТВ-
вещаиия, внесте с инпульсани синхронизации и яркостиой сос-
тавляющей, которые передаются н для черио-белого телевиде-
ния, дополнительно передают две цветоразиостиые составляющие
R-Y - 0,7R-0,59G-0,11B и B-Y = -0,3R-0,59G+0,89В. На прнен-
иой стороне в соответствии с этини соотношеиияии восстанав-
ливаются исходные первичные цвета R, G, В.
Цветораэностиые сигналы передаются с помощью двух час-
тотио-нодулироваииых (ЧМ) цветовых подиесущих. В каждой
строке передается только одна подиесущая, т.е. информация об
одион из цветораэиостиых сигналов R-Ч или B-Y. Поскольку для
восстановления первичных цветов R, G, В иужио ннеть R-Y н
B-Y одиовренеиио, то в телевизорах используют задержку цве-
тораэиостного сигнала предыдущей строки иа 64 нкс (иа длину
строки) и таким обраэон восстанавливают первичные цвета, для
того, чтобы цвета в телевизоре ие перепутались, после каждо-
го кадрового синхронизирующего импульса в течение 9 строк
передаются инпульсы цветовой синхронизации, которые и задают
очередность следования цветораэиостиых сигналов.
Следовательно, задача СЕКАМ-кодера - сфорннровать сиг-
нал яркости, поднешать к нему сиихроснесь, затем в каждую
строку добавить цветовую подиесущую, пронодулироваииую по
частоте сигналом R-Y или B-Y поочередно н, кроне того, в на-
чале каждого кадра передавать сигналы цветовой синхронизации,
в этом случае телевизор сможет восстановить исходное цветное
изображение.
Для передачи составляющей R-Y используется частота
4406,25 +/-2 кГц (частота покоя в "красной" строке), B-Y -
4250 +/-2 кГц (частота покоя в "сиией" строке). в зависимос-
ти от передаваемого цвета неияется анплитуда цветораэиостио-
го сигнала, соответственно нэненяется и частота поднесущей
этого сигнала, т.е. происходит частотная нодуляция. В табли-
це 1 приведены частоты поднесущих по "красной" и "синей"
строкан для 8 основных цветов.
Таблица 1.
|
|
СИГНАЛ ЦВЕТНОСТИ |
|
ЦВЕТ ПОЛОСЫ |
КРАСНАЯ |
СТРОКА |
СИНЯЯ |
СТРОКА |
|
|
ДЕВИАЦИЯ, |
ЧАСТОТА, |
ДЕВИАЦИЯ, |
ЧАСТОТА, |
|
|
кГц |
кГц |
кГц |
кГц |
|
БЕЛЫЙ |
0 |
4406 |
0 |
4250 |
|
ЖЕЛТЫЙ |
-46 |
4360 |
-230 |
4020 |
|
ГОЛУБОЙ |
280 |
4686 |
78 |
4328 |
|
ЗЕЛЕНЫЙ |
234 |
4640 |
-152 |
4098 |
|
ПУРПУРНЫЙ |
-234 |
4172 |
152 |
4402 |
|
КРАСНЫЙ |
-280 |
4126 |
-78 |
4172 |
|
СИНИЙ |
46 |
4452 |
230 |
4480 |
|
ЧЕРНЫЙ |
0 |
4406 |
0 |
4250 |
В заключении обзора систены СЕКАМ добавнн, что состав-
ляющую R-Y принято передавать в инверснои виде, т.е. Y-R.
Теперь перейден к схене СЕКАМ-кодера (схена, рис. 14, и
перечень зленентов на вкладыше). Схена была разработана для
использования с конпьютерои, позтону форнирование ПЦТС в
ней значительно упрощено (без ущерба для работоспособности).
В основной это упрощение касается фориирования цветоразност-
ных составляющих, сигнала яркости и сигналов цветовой син-
хронизации . Расснотрин вначале схену фориирования цветораз-
ностных сигналов Y-R, В-У. Поскольку от конпьютера поступают
дискретные сигналы R, G, В, то для фориирования цветораз-
ностных сигналов прнненеца цифровая никросхена DD5 - дешиф-
ратор 4 на 16 - К155ИДЗ в качестве цифроаналогового преобра-
зователя (ЦАП). В соответствии с прйнцнпон его работы, при
одной нэ 16 конбннацнй 0/1 на входе, на однон нэ 16 выходов
появляется лог.О н подключается однн нэ весовых резисторов.
Резисторы должны быть подобраны очень точно для точного пов-
торения формы сигналов Y-R, B-Y. Сигналы первичных цветов R,
G,B подключены к трем старшин раэрядан дешифратора, на млад-
ший разряд подается сигнал строчной частоты, деленной на два
на триггере DD2.2. Поэтону четные резисторы подключаются во
вреня одной строки, а нечетные - во время другой. Соответст-
венно, на выходе ЦАП поочередно появляются сигналы Y-R, B-Y.
Аналогичным образом устроен н ЦАП яркостной составляю-
щей на ннкросхеме DD6. На его разряды подаются сигнал управ-
ления яркостью BRIGHT н первичные цвета R, G, В. На выходе
получаем сигнал яркости Ч. Схена использовалась с компьюте-
ром, в которой сигнал BRIGHT в состоянии лог.О прн конанде с
конпьютера "BRIGHT1" н наоборот. Если в Вашен конпьютере яр-
кость выше прн сигнале BRIGHT в лог.О, то поменяйте местами
резисторы R51 с R52, R53 с R54 н т.д., то есть четные с
нечетнынн до R65 включительно, нлн проннвертнруйте сигнал
BRIGHT. Сфорннрованный сигнал яркости Ч прнходнт далее на
линию задержки, которая обеспечивает задержку сигнала на
1 мкс (т.к. сигналы цветности пройдут более долгий путь об-
работки), эатен усиливается (VT4, VT5) н поступает на око-
нечный каскад смесителя (VT6). Формы сигналов на выходах ЦАП
приведены на рнс. 15.
Сигналы цветности с выхода ЦАП также усиливаются в схе-
ме на VT1-VT3 н поступают на вход управления частотой гене-
ратора управляеного напряженней (ГУН) на ннкросхене DD4.2 -
К531ГГ1. Эта ннкросхема, кроме входа управления частотой,
инеет также вход переключения диапазона. К этому входу по-
очередно через строку подключаются резисторы Rll, R12 (т.к.
t
02.2 работает как делитель строчной частоты на два). Этн ре-
зисторы настраиваются такнн обраэон, чтобы в одной строке
ГУН вырабатывал частоты "красной" строки (R12), а в другой -
"снней" (R11) в соответствии с таблицей 1. Схена на одновнб*
раторе DD3 н триггере DD2.1 вырабатывает ннпульс, начинаю-
щийся через шесть строк после окончания кадрового импульса н
заканчивающийся еще через 9 строк. Этот нмпульс с прямого
выхода триггера запрещает работу ГУН DD4.2 на вреня передачи
пакета цветовой синхронизации и на то же вреия разрешает ра-
боту второго ГУН иа DD4.1, который и вырабатывает этот пакет
Этот второй ГУН работает под управленнен того же DD2.2 и вы-
рабатывает частоты покоя "синей" (подстраивается R13) и
"красной" (R14)'строк.
Сигналы цветности с обонх ГУН собираются на иикросхеие
□01.2 и с выхода 8 DDI.3 поступают через R29 на контур пред-
искажений LI, С8, настроенный на частоту 4286 кГц и далее
через R28, С9 на вход смесителя на VT6. На VT6 происходит
смешивание сигнала яркости, цветности и синхронизации и с
выхода сиесителя мы получаем ПЦТС систены СЕКАМ.
При нонтаже и наладке схены особое внимание следует об-
ратить на разделение цепей питания как можно большего числа
каскадов друг от друга. Не жалейте дросселей и блокировочных
емкостейЧастоты ГУНОВ настраиваются с помощью частотомера
с большой точностью. Схемы ЦАП конечно громоздки и сигналы
Y-R, B-Y м У можно было бы сформировать иначе, ио преимуще-
ством дайной схемы их фориирования является высокая стабиль-
ность и воэиожность особо точной настройки фориы выходных
аналоговых сигналов. Необходимость такой настройки продикто-
вана также нелинейностью характеристики ГУН.
На рис. 16 приведена схеиа высокочастотного иодулятора.
С его помощью иожио перенести черно-белый или цветной низко-
частотный видеосигнал на 8-10 канал телевидения.
