Железо - подключение блока питания от IBM PC для питания Hayes модема.

(С) Without Denomination Group'98

  Доброго вам здравия, уважаемые поклонни-
ки гениального творения Сэра Синклера!

  C   вами   снова  "Without  Denomination
Group", и всё тот же Мг. POWer.

  Хоть  "ВЕЛИКИЙ И УЖАСНЫЙ" :) и советовал
мне  быть  достаточно  кратким под страхом
"проклятия  вечного  апгрейда", я всё-таки
сделаю небольшое лирическое отступление.

  Очень  радует тот факт, что помимо напи-
сания  в  последнее  время высококлассного
софта,  подключение Hayes-совместимого мо-
дема  дало  Спекки  как бы второе дыхание,
вторую  жизнь.  Отпала та острая необходи-
мость приобретения "писюка" лишь для полу-
чения возможности выхода во внешний мир. А
ведь  очень большое количество спектрумис-
тов  покинуло Спекки  именно  из-за инфор-
мационного вакуума, ощущения себя одиноким
в  своих планах, идеях, когда вокруг везде
мелькают "голубые цапцуляторы" и нет почти
ни  одного  единомышленника  (особенно это
ощутимо  людьми,  живущими  в глубинке). И
это  действительно  так. Человек не знает,
что  Спектрум живее всех живых! Он не спо-
собен  самореализоватся  на  своем любимом
Спекки,  поскольку  отсутствует стимул для
творчества  по  причине  отсутствия людей,
способных оценить его труд. Наличие модема
и  выход  в сеть помогут некоторым образом
решить  эту  проблему.  Я  уже не говорю о
возможности всегда находиться в гуще собы-
тий   спектрумовской   сцены,  возможности
оперативного получения самого свежего соф-
та,  обладание  самой  свежей информацией,
возможности   наиболее   производительного
написания  совместных  разработок (что ак-
тивно  использовалось нашей группой), да и
просто  общение  с людьми твоих же интере-
сов.
  Одним  словом, мой вам совет: если у вас
имеется   телефон,   не   упускайте  такой
возможности  и не мешкая подключайте к ва-
шему  Спекки  модем - не  пожалеете. Благо
софт  для  этого  уже  написан и постоянно
совершенствуется:  S-Terminal, Melon, Zed,
S-Tosser,  Lara. Огромное спасибо всем ав-
торам данных разработок!

  Мы  же  постараемся  облегчить вам жизнь
при подключении Hayes-совместимого модема,
к   созданию   незабвенного   Сэра  Клайва
Синклера.  Данная разработка позволит вам,
минуя  покупку РСшного блока питания (цена
которого  является  немаловажным ограничи-
вающим  фактором  при  принятии  решения о
подключении), с минимальными затратами вы-
жать,  помимо  уже  имеющихся  +5  и +12V,
столь  необходимые  модему  -5  и -12V. Её
достоинства  -  дешивизна,  надёжность,  и
простота  изготовления. Для этого вам при-
дётся  раскошелиться  всего  лишь на тран-
сформатор,  4  диода  (1  диодный мост), 3
конденсатора и 2 стабилизатора отрицатель-
ных  напряжений.  (По ценам 97-го года мне
сие удовольствие обошлось в сумму не более
30 тыс. в отличии 200-т за РСшный Б/П). Ну
и, естественно, необходимы минимальные на-
выки  в  обращении  с  паяльником. Следует
также  отметить,  что данный девайс приме-
няется _только_ как дополнительное устрой-
ство к уже имеющемуся (как мы полагаем:) у
вас блоку питания на +5 и +12V.

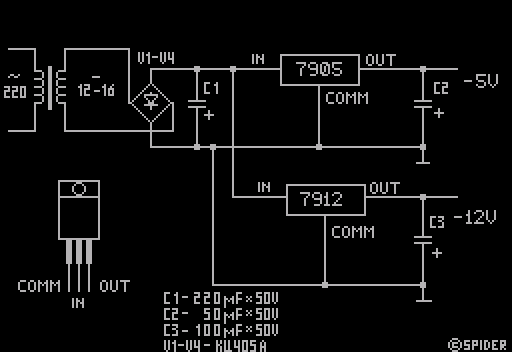

    Схема устройства приводится ниже.





  Все  детали  легко  умещаются  на  плате
размерами 100 X 50. Трансформатор, в прин-
ципе, может быть любым с выходным напряже-
нием от 12 до 16 вольт, к примеру ТВК-110-
Л-2.  Стабилизаторы отрицательных напряже-
ний  взяты  импортные - 7905, 7912, но по-
дойдут и их отечественные аналоги. При вы-
соком нагреве последних, их необходимо ус-
тановить   на   теплоотводящем  радиаторе.
Выпрямительный  блок КЦЧO5А можно заменить
на  КЦЧO2Е,  либо  четырьмя  диодами серий
Д226,  Д229,  Д7,  включив  их по мостовой
схеме. Конденсаторы C1-C3 типа К50-6.

  И  самое  главное! Не забудьте соеденить
"землю" данного БП с "землей" имеющегося у
вас!

  В   результате  вы  станете  обладателем
простого  и дешёвого, надёжного двухполяр-
ного блока питания. :)

 Данная  схема  опробована  и  работает  у
большинства членов Самарской S-Net.


 Со  всеми вопросами и пожеланиями, можете
обращатся  по адресам 2:SOS7/l0.42@fidonet
Oleg Pritula  или  S-Net@hello.to с указа-
нием  логинов  POWer  или  Spider  в  поле
Subject  сообщения. (Подробнее  о том, как
написать  в S-Net, можно узнать из статьи,
посвящённой самарской сети).

  До встречи на просторах FIDO и S-Net! :)

                 POWer & Spider (20.l0.98)

-════════════════════════════════════════-
                  * * *
