РАСШИРЕНИЕ ПАМЯТИ "ЛЕНИНГРАДА-1" ДО 128К.

© Беззубцев А.С, г. Красноярск, 1994.

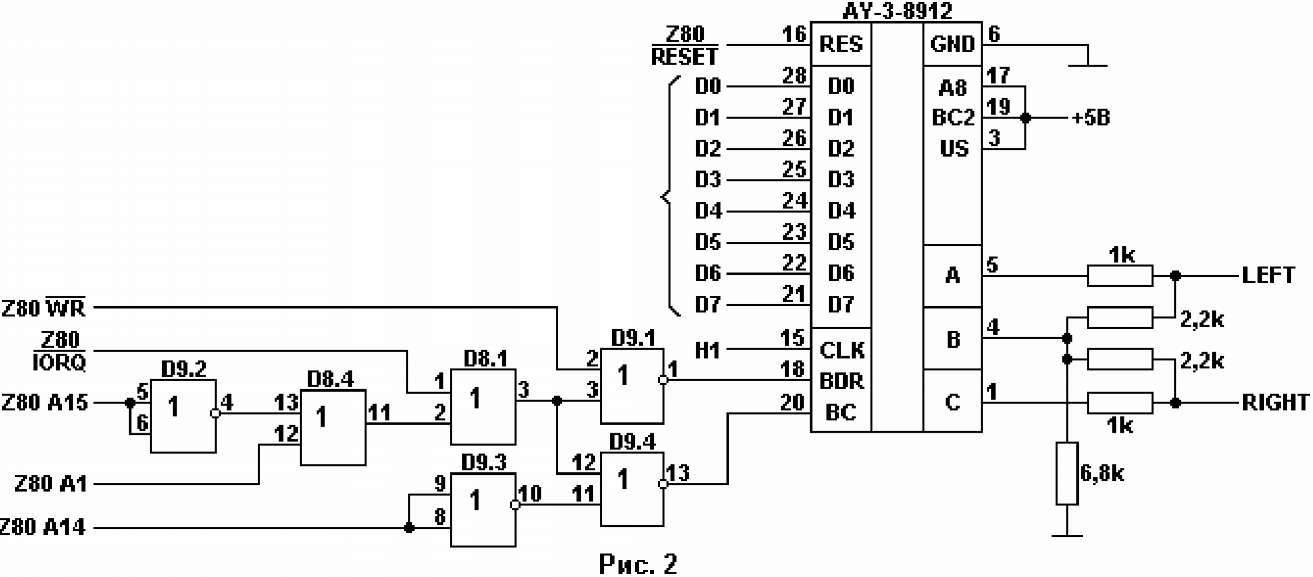

Сейчас, конечно, уже старый добрый "Ленннград-1" (Сергея Зонова) стал вытесняться другими более совершенными машинами, которые лишены многих недостатков "Ленинграда", но, несмотря на это, у него остались его достоинства, это - малые габариты, небольшое количество микросхем и наличие монтажного поля. Поэтому я предлагаю тем читателям ZX-РЕВЮ, которые умеют держать в руках паяльник, добавить к своему собранному или будущему "Ленинграду" восемь микросхем логики, восемь микросхем памяти и музыкальный процессор. После завершения своих трудов Вы получите "ZX-Spectrum-128", полностью совместимый с оригиналом, а также возможность подключить в будущем контроллер дисковода. Принципиальная схема доработок приведена на рис.1 и 2.

Итак, если у Вас уже собранный компьютер, необходимо освободить монтажное поле и, к сожалению, выпаять ОЗУ, так как расстояние между микросхемами слишком мало и напаять дополнительную память на имеющееся ОЗУ практически невозможно. Дополнительные5 микросхем памяти очень желательно предварительно проверить.

Когда все это будет сделано, из проверенных микросхем памяти надо сделать "бутерброды" следующим образом. Берут две РУ5 и у одной из них отгибают и укорачивают 15-ю ножку. После этой операции микросхему напаивают сверху другой, а отогнутую 15-ю ножку соединяют проволочной перемычкой с 1-й ножкой нижней микросхемы. Затем восемь таких "бутербродов" запаивают на место бывшего ОЗУ. Снизу платы все первые ножки "бутербродов" соединяют между собой (это будет сигнал CAS1) и временно "бросают" на +5В.

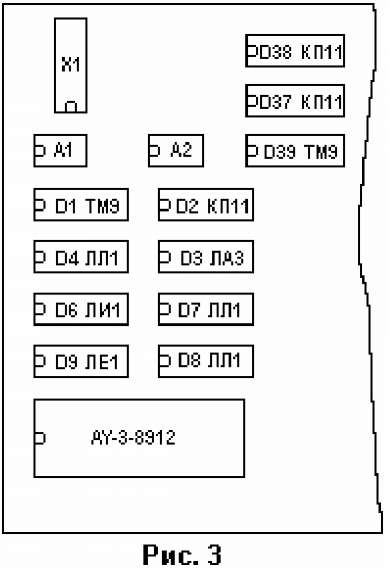

Проверить ОЗУ можно, вставив в панельку вместо ПЗУ широко известную микросхему-тест. Если все в порядке, "отрезают" все соединенные между собой 15-е ножки "бутербродов" от сигнала CAS (сюда будет подан сигнал CAS0) и соединяют временно с +5В. Теперь отсоединяют 1-е ножки "бутербродов" от + 5В и присоединяют к освободившемуся сигналу CAS. Теперь повторно проверяют ОЗУ микросхемой-тестом. Теперь, когда проверена, работоспособность "бутербродов", можно устанавливать дополнительные микросхемы на монтажном поле. Расположение их я рекомендую таким, как показано на рис.3.

D8.2

D1 тма

DO -D1 -

D2-D3-D4-D5-Z80

Z80<

RESET

ZOO A14 ZOO A15

11

13

14

DO D1

D2 D3 D4 D5

TT

00 Q1

02

03

04

05

R

С

10

12

15

D2 КП11

14

11

13

10

AO

A1

00

A2

01

02

BO

B1

EO

B2

S

12

15

D3.1

D341/1 H1-

1

CAS1

D0.3

D7.3

1

0

5

4

CAS D13.4/11

D3.2

11

CASO

10

&

"1

- к D16,'i0 A14" ■ к D16,'!3 A15'

- к D17/13 SCR к ПЗУ 27256/27 ROM

D4.1

D4.3

101

6 9

1

8

12

13

к D39/9 IOWR'

Z80A1 -ZOO A15-

D3.4

&

D1.6

КС D 40.2/6

13

^iNT

D44

IOWR D14*4711

ZOO AO

22H

13

11

A

12

430

kD37,D38/15 IORD'

D3.3

sT^

D7.4

DOS 9 Active

D7.1

11 1

IORD D141/3

ZOO AO Z00 A5

D6.1

&

к D10.1/2 WEO

-tf

D10.4/13 OA14 D12.4/11 WCR

D1.5

ROM 111

1 llO D7.2

2k

Enable I

к D29,D30/22 RDROM' Рис. 1

RDROM D12.1/3

Монтаж следует начинать с установки блокировочных конденсаторов и подводки питания к дополни тельным микросхемам. Все связи делают проводом МГТФ или другим подобным, стараясь, чтобы они были как можно короче. После того, как будет выполнен и внимательно проверен монтаж, можно проверить готовый компьютер каким-либо тестом (например, ATM). Если всё в порядке, можно подключать контроллер дисковода.

Теперь о проблемах. Иногда они возникают через несколько минут после прогрева компьютера. Если тест "начнет браковать" ОЗУ, то придется менять соответствующий "бутерброд". Происходит это из-за того, что в "Ленинграде" ОЗУ работает в критическом режиме. Поэтому я советую в 128К варианте ставить микросхемы РУ5В. Тогда у Вас не будет никаких проблем. Кроме того, если есть возможность, дополнительные микросхемы D2, D3 поставьте 1533 серии.

Обращаю Ваше внимание на несколько иную схему звукового выхода музыкального процессора. Такое включение усиливает стереоэффект. Разрываемые связи: D14.4/11 вывод - D39/9 вывод. D14.1/3 вывод - D37,D38/15 вывод. D20(Z80)/4 вывод - D16/10 вывод. D20(Z80)/5 вывод - D16/13 вывод. Общий - D17/13 вывод.

D12.4/11 вывод - D10.1/2 вывод (на схеме не указано). D12.1/3 вывод - D29,D30/22 вывод. D8.2/8 вывод - конденсатор 33Н. D13.4/11 вывод - D21-D28/15 вывод.

Обозначения сигналов на схеме доработки: IOWR - от D14.4 11 вывод. IOWR' - к D39 9 вывод. IORD - от D14.1 3 вывод. IORD' - к D37,D38 15 выводы. SCR - к D17 13 вывод.

ROM - к 27256 27 ВЫВОД. А14' - к D16 10 вывод. А15' - к D16 13 вывод. КС - от D40.2 6 вывод. ОА14 - от D10.4 13 вывод. WER - от D12.4 11 вывод. WEO - к D10.1 2 вывод. CAS - от D13.4 11 вывод. CAS0 - к 15 выв. "бутерброда". CAS1 - к 1 выв. "бутерброда". RDROM - от D12.1 3 вывод. RDROM' - к D29,D30 22 выводы.

DOS Active - сигнал от контроллера диска; при 0 - отключает порты вывода 31. ROM Enable - сигнал от контроллера диска; при 0 отключается ПЗУ компьютера. H1 - D34.1 1 вывод.

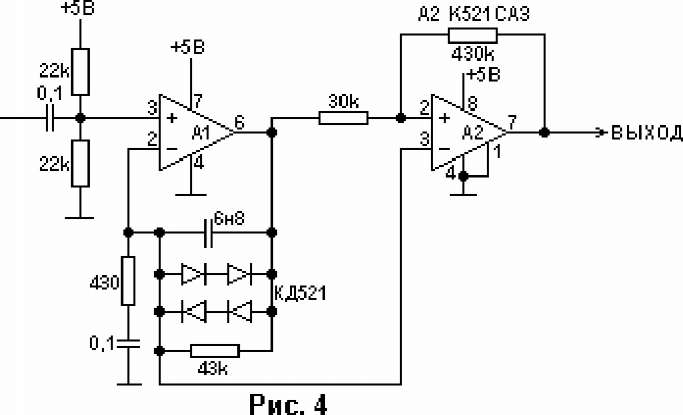

И напоследок порекомендую Вам несколько измененную схему магнитофонного входа (см. рис.4), которая оказалась лучшей среди схем магнитофонного входа "Пентагона-48", "Ленинграда-2" и схем в РЛ.

* * *
