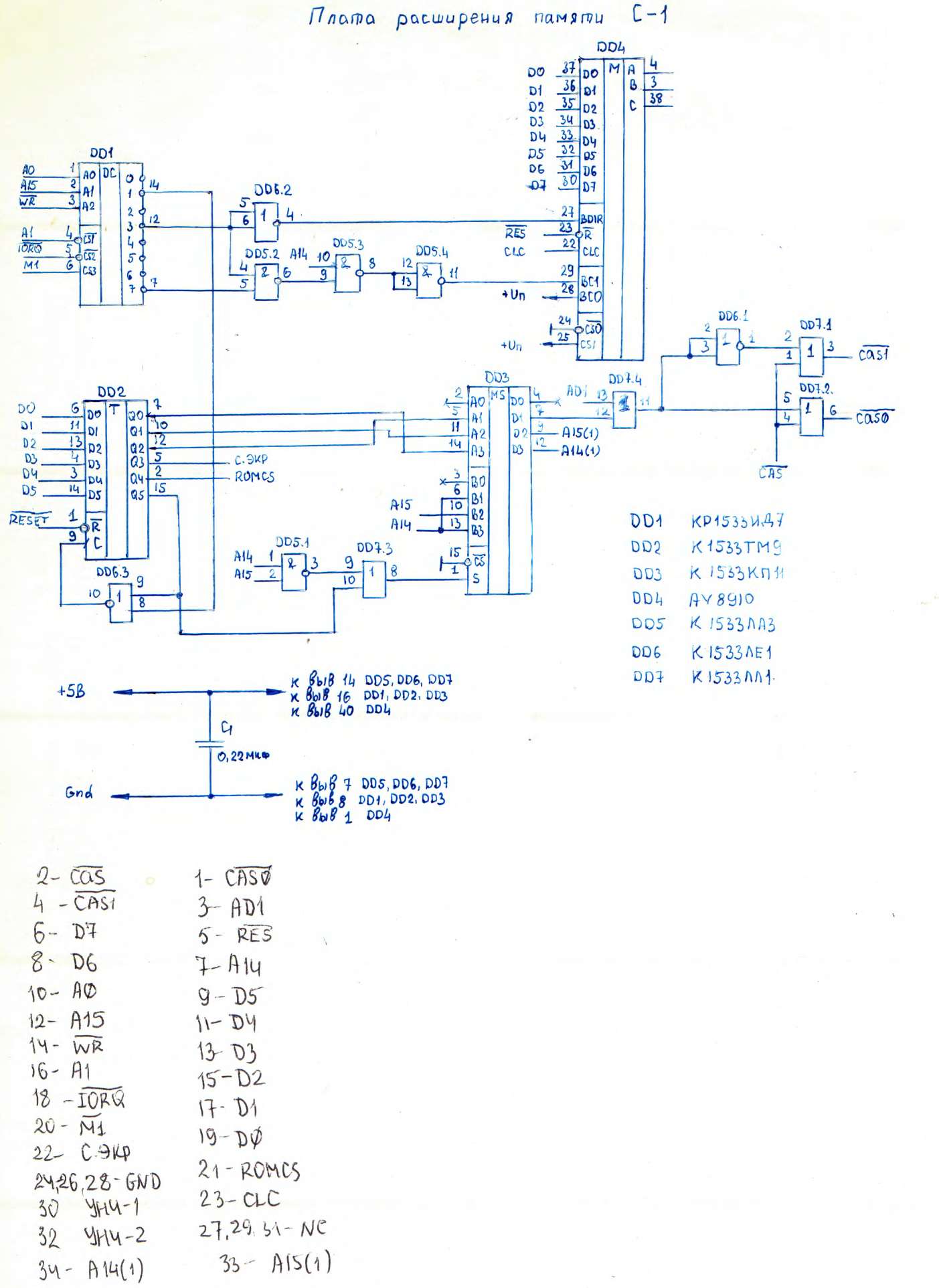

Плата расширения памяти ВС-1
"ВС1". ПЛАТА РАСШИРЕНИЯ ОЗУ ДО 128Кб
С МУЗЫКАЛЬНЫМ СОПРОЦЕССОРОМ 8910(8912).
ПРЕДНАЗНАЧЕНА ДЛЯ КОМПЬЮТЕРОВ: БАЛ! И К, ЛЕНИНГРАД, ПЕНТАГОН, БАЙТ и др.
БАЛТИК . ЛЕНИНГРАД, ПЕНТАГОН (и др. с одним полем памяти т.е. 8 микросхем ОЗУ)
Для расширения ОЗУ потребуется 8 микросхем КР565РУ5Б,В,Г.Их напаивают поверх установленных
микросхем ОЗУ, кроме 15-ых выводов которые поднимают вверх и соединяют вместе.В дальнейшем ниж-
ние микросхемы будем называть 0 линейкой ОЗУ,а верхние 1 линейкой ОЗУ.Перед подключением платы
расширения, на плате компьютера необходимо разрезать дорожки соед. выводы следующих микросхем:
БАЛТИК
8 j3bm.D25 555ЛП5 и 15-ми выв. О линейки ОЗУ
4 выв. Z80 и II выв. D17 555101I2
5 выв. Z80 и 5 выв. D17 555КП12
Звыв. D17 555КП12 и корпусом
13выв. D25 555ЛП5 отрезать от корпуса и подключить к +5V
ЛЕНИНГРАД „ j
11 выв. D13 555ЛИ1 и 15-ми выв. О линейки ОЗУ
4 выв. Z80 и 10 bbib.DI6 555КП11
5 выв. Z80 .1 и 13 выв-D 16 555КП11
13 выв. DI7 555КП11 и корпусом
ПЕНТАГОН
8 выв. D6 555ТМ2 и 15-ми выв. 0 линейки ОЗУ
4 выв. Z80 и 12 выв. D23 555КП12
5 выв. Z80 и 4 выв. D23 555КП12
6 bbib.D23 555КГП2 и корпусом
Подключить плату расширения(ПР) можно, либо оставив старые ПЗУ с прошивкой BASIC-48jm6o
установив ПЗУ 27512 BASIC-128 + TR/DOS-Если вы оставили в компьютере ПЗУ BASIC-48,to при вклю-
чении питания компьютер работает в режиме 128Кб.Перейти в режим 48Кб можно при помощи переклю-
чателя Sl,Hnu командой OUT 32765,32.При наличии контроллера дисковода TR/DOS ,его доработка не

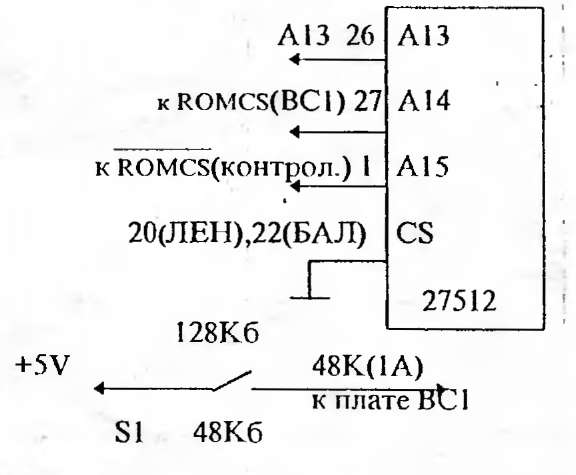

потребуется. При желании установить ПЗУ 27512(схема подкл.ПЗУ приведена выше) необходимо дора-
ботать контроллер дисковода:
7.Контроллер С-48: а) 12 ый выв. 1533ТМ2(располож под кварцем) откл. от корпуса и подключить к +5V.
б) Разрез.перемычку соед. 11 и 12 выв. 1533ЛА2 и 12 подключить к ROMCS платы расширения ВС1.
2.Контроллер С2: а) установить перемычку между двумя контактами (возле 1 выв. 1533Л.ГП)
—б) сигнал LA2(19B) с контроллера С2 подключить к ROMCS(13B) платы расширения ВС1.
Все остальные подключения выполнить согласно таб.1 .Длина соединяющих проводников не должна пре-
вышать 20см."Общий" и +5V выполнить сечением не менее 0,3мм.Каждую микросхему ОЗУ обязательно
зашунтируйте по питанию керамическими конденсаторами 0,15-0,47(мкф).
Меню показанное слева появится в случае установки ПЗУ спрошивкой BASIC-128.
TR/D0S При выборе TR/DOS компьютер работает с дисководом в режиме 128КБ.При выборе
ТАРЕ LOADER 48-ВА51С,для выхода в TR/DOS наберите RANDOMIZE USR 15616.
128-BASIC Примечание-. 1) ПЗУ 27512 устанавливается на любое место в компыотере.Подкюча-
CALCULATOR емые выводы 26,27,1,22(БАЛТИК),20(ЛЕНИНГР АД) перед подключением освобо-
48-BASIC ждаются от всех связей. 2) сигнал ROMCS(l ЗВ) подключается только в случае уста-
новки ПЗУ 27512(27256 для "БАЙТа") с прошивкой BASIC-128.
КОМПЬЮТЕР "БАЙТ" (и др.с 2-умя полями памяти т.е 16 микр.ОЗУ,например "САНТАКА")
1) Если у вас установлены D51-D60 КР565РУ5Д1,Д2(половинки),то их необходимо выкусить и заменить
на КР565РУ5Б,В,Г.
2) ОЗУ D43-D50 КР565РУ6 выкусить и на их место запаять КР565РУ5Б.В,Г,причем 9-ые выводы не запа-
ивать,а поднять вверх ,соединить вместе и подключить к 9-ому выв. D41(l 533КП12).Половинка этой
микросхемы свободна поэтому задействуем ее. 15-выв. на "корпус", 13-выв. на "+5V",остальные выв.
этой микросхемы подключить согласно таблицы 1.
3) Выпаять и поднять вверх выводы следующих микросхем: 13 и 14 D56(1533Kni 1); 8Т)15(1533ЛЛ 1);
2 D21 (1533ЛИ1).Все поднятые выводы подключить согласно таблицы 1.
Подключение платы расширения:
47-65-95 Евгений Степанович ГАРАНТИЯ 1 МЕС. ДАТА ПРОДАЖИ
45-33-89 Сергей Анатольевич
При сохранении старых ПЗУ с прошивкой BASIC-48,доработка контроллера дисковода TR/DOS(npn
наличии такового) не потребуется.
