Микропроцессорные средства и системы 1987 №3 1986 г.

Справочная информация - однократно программируемые ПЗУ серии КР556.


СПРАВОЧНАЯ ИНФОРМАЦИЯ

однократно программируемые пзу
серии кр556

(Окончание цикла. Начало см.
ММ 1, 2, 1987 г.)

Рассматриваются основные техни-
ческие характеристики, статические
и динамические параметры, времен-
ные диаграммы и принцип работы
микросхем КР556РТ16 и КР556РТ18.
Приводится методика программиро-
вания микросхем серии КР556.

Микросхема КР556РТ16 представ-
ляет собой однократно программи-
руемое ПЗУ емкостью 64К бит и
организацией 8192 8-разрядных
слов. Имеет выход с тремя состоя-
ниями.

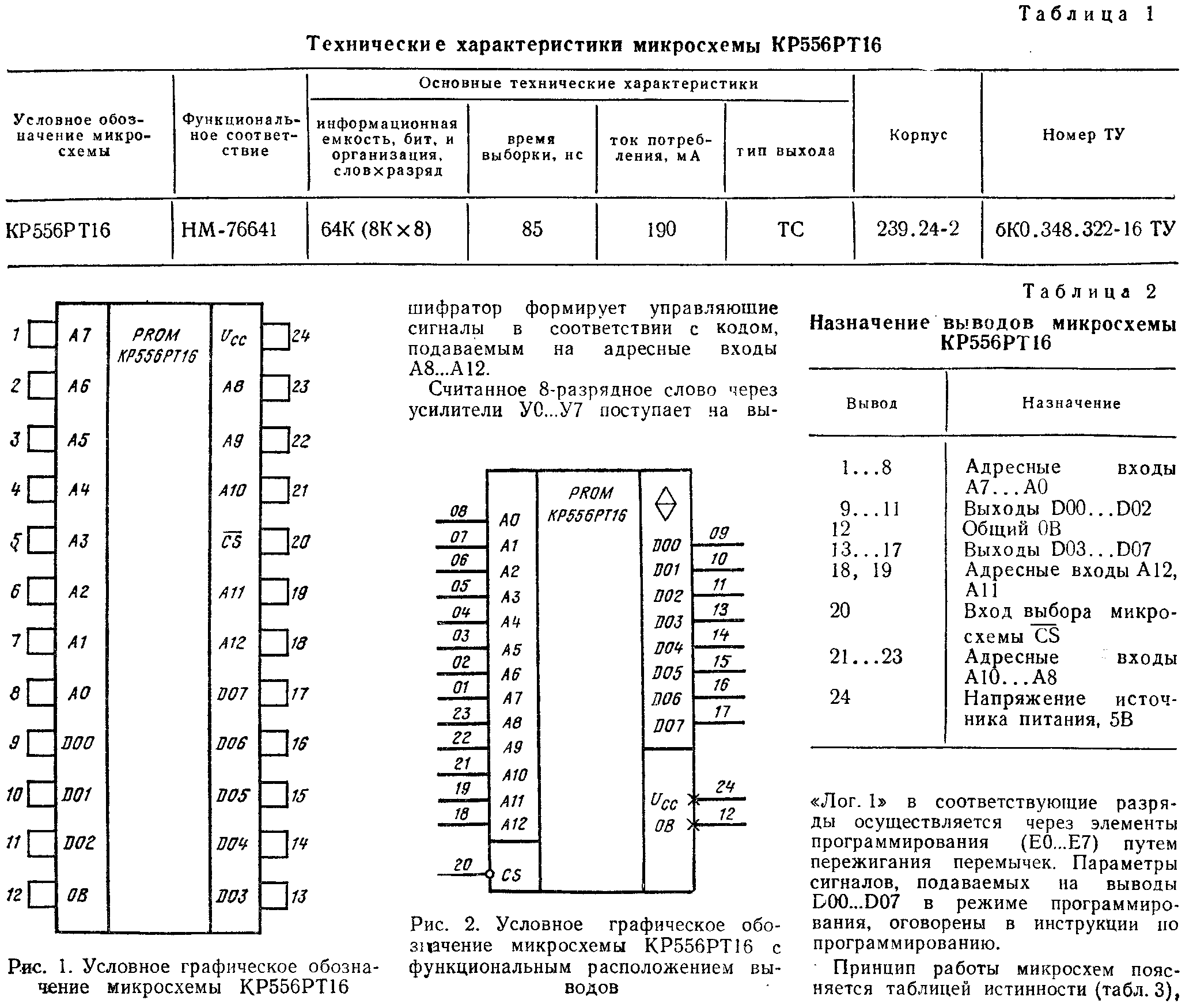

Технические характеристики мик-
росхемы приведены в табл. 1. Услов-

ное графическое обозначение дано
на рис. 1, 2. Назначение выводов

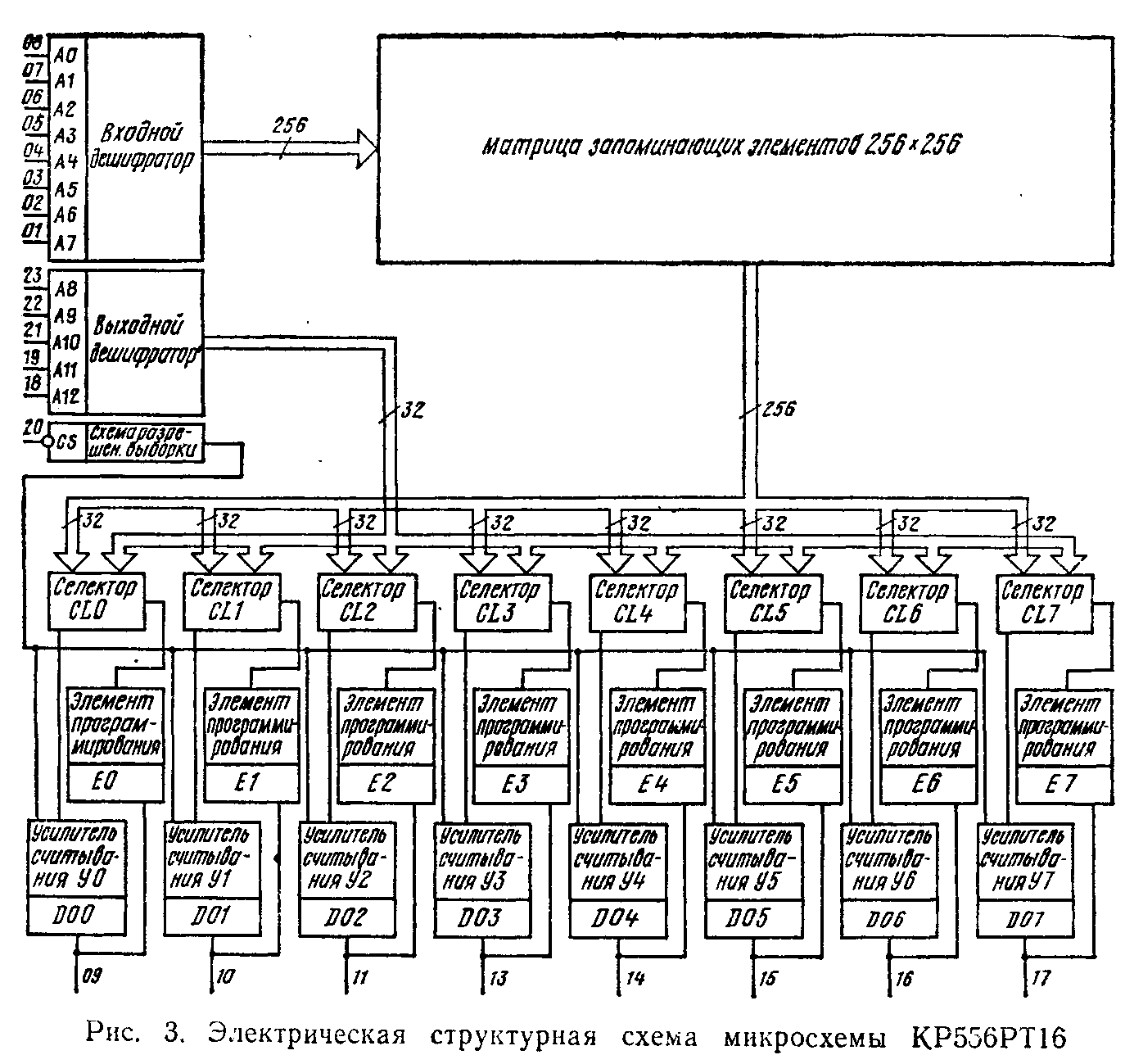

показано в табл. 2. Электрическая
структурная схема приведена на
рис. 3.

Матрица запоминающих элемен-
тов микросхемы КР556РТ16 имеет
организацию 256 строк на 256
столбцов. Выбор одной из 256 строк
осуществляет входной дешифратор,
на который подается код адреса
А0...А7. Выбранная строка (256
столбцов) содержит тридцать два
8-разрядных слова. Выбор одного из
этих слов осуществляется селектора-
ми CL0...CL7, управляемыми выход-
ным дешифратором. Выходной де-

воды D00..D07. Управление усилите-
лями считывания осуществляется
схемой разрешения выборки при по-
ступлении на ее вход CS (выбор
микросхемы) напряжения низкого
уровня.

Для микросхемы КР556РТ16 уси-
лители считывания имеют выходы с
тремя состояниями (состояние «вы-
ключено»). Перевод выходов в со-
стояние «выключено» осуществляет-
ся при подаче на вход CS напряже-
ния высокого уровня.

В исходном состоянии (до про-
граммирования) в микросхеме
КР556РТ16 по всем адресам и раз-
рядам записан низкий уровень
«Лог. О». При программировании
микросхем код адреса подается на
адресные входы АО...А12, а дан-
ные — на выводы D00...D07. Запись
