(Окончание. Начало в NN4-7/99)
К сожалению, большие потенци-
альные возможности динамической
ЦФС в компьютере "ATM-TURBO-2"
лишь декларируются, поскольку нет
соответствующей программной под-
держки для компьютеров, выпущен-
ных с 1993 по 1995 г. По-хорошему,
драйвер динамического чтения сле-
довало бы разместить прямо в ПЗУ
компьютера. Очевидно, разработчик
не стал "использовать" все 100%
возможностей схемы ВД-ЦФС, и от-
ложил функцию динамического улуч-
шения чтения на будущие версии
программного обеспечения.
В промышленных контроллерах
на базе ВГ93 (ЭВМ "Электроника
МС0585") в канале чтения применя-
ется сложная аналоговая ФАПЧ.
ОБОБЩЕНИЕ РЕЗУЛЬТАТОВ
1. В формирователе сигнала -
RAWR должна осуществляться жест-
кая синхронизация сигнала -RDDATA
с тактовыми импульсами контролле-
ра 4 или 8 МГц. Для "вось-мимегагер-
цовых" схем следует применять быс-
тродействующую логику, например
микросхемы серий КР1531, КР531 и
т.д.
2. Длительность сигнала -
RAWR должна быть не менее 100
нс. Рекомендуемый ряд: 125 нс, 187
нс, 250 нс. При переходе от 250 нс
к 125 нс теоретический запас "окна
детектирования" увеличивается на
7,4%. Противопоказаьием к умень-
шению длительности -RAWR могут
быть: неудачная разводка проводни-
ков печатной платы, низкое быстро-
действие микросхем, нестандартный
экземпляр ВГ93.
3. Желательно,
чтобы входной сигнал
-RDDATA поступал в
схему через буферный
элемент типа К555ТЛ2,
имеющий характеристи-
ку триггера Шмитта. Ре-
зистор между сигналом
-RDDATA и шиной +5 В
должен иметь достаточ-
но низкое сопротивле-
ние — порядка 330 Ом.
4. Схемы ВД-ЦФС,
по сравнению с ВД-БОС
позволяют получить вы-
игрыш по запасу "окна
детектирования" на 71
%, что значительно по-
вышает качество счи
тывания информации с
дискет. При этом умень-
шение длительности
сигнала -RAWR на улучшение чте-
ния влияет го раздо меньше (7,4%).

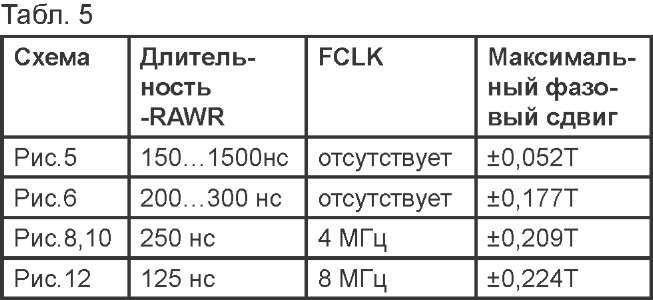

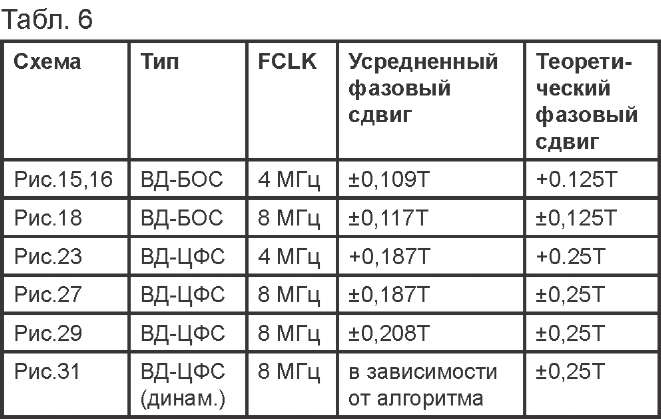

5. В табл.5, 6 приведены срав-
нительные параметры рассмотрен-
ных в статье схем. Значения частот
FCLK в схемах формирователя сиг-
нала -RAWR и формирователя сиг-
нала RCLK должны совпадать.
6. Колонка "усредненный фазо-
вый сдвиг" в табл.6 позволяет лишь
качественно сравнивать схемы меж-
ду собой. Математическое модели-
рование (листинг 1) показывает, что
при равновероятных сдвигах от 0 до
+0,187Т (±750 нс) схема на рис.15 бу-
дет в среднем выдавать одну ошибку
на каждые 5, а схема на рис.23 — на
каждые 25 импульсов -RDDATA.
Листинг 1
10 REM Моделирование работы
выделителя данных
2 0 LET a$ = "ВД-БОС:"
3 0 LET s = 0: LET b = 0: FOR
i = 1 TO 7
4 0 READ n: REM Сдвиг фазыпре-
дыдущего импульса
50 FOR j = -3 TO 3: REM Сдвиг
фазы последующего импульса
60 IF j - n >3 OR j - n < -4
THEN LET s = s + 1
7 0 LET Ь - b + 1: NEXT j:
NEXT i
8 0 PRINT aS; "Одна ошибка на";
INT(b / s + .5); "импульсов"
90 IF a$ = "ВД-ЦФС: " THEN
STOP
100 LET aS = "ВД-ЦФС: ": GOTO
30
110 REM Ввод коэффициентов N
"фазового портрета"
120 DATA -3,-2,-1,0,1,2,3:
REM ВД-БОС, рис.15,22
130 DATA -1,-1, 0,0,1,1,1:
REM ВД-ЦФС, рис.23,24
7. Характеристика регулирова-
ния схем ВД-ЦФС должна быть по
возможности плавной, монотонной и
иметь хотя бы одну устойчивую точ-
ку N=0. Угол наклона характеристики
определяет большую или меньшую
инерционность системы регулиро-
вания (цифровой фильтр). Напри-
мер приближение характеристики к
горизонтальной оси эквивалентно
увеличению постоянной времени и
наоборот.
8. В практических схемах ВД-
ЦФС вертикальный размах значений
N для характеристики управления
не выходит за пределы +1 для "че-
тырехмегагерцовых" и +2 для "вось-
мимегагерцовых" схем. В качестве
образца могут служить рис.24, 30.
9. Оптимальной характеристи-
ки ВД-ЦФС на все случаи жизни не
существует, для каждого дисковода
— по-своему. Если в схемах рис.23
и рис.29 микросхемы ПЗУ установ-
лены на панельках, можно осущес-
твить экспериментальный подбор из
нескольких версий с разными про-
шивкми.
10. Наибольшими потенциаль-
ными возможностями обладает схе-
ма динамической ВД-ЦФС (рис.31).
Программная поддержка для нее
должна резидентно входить в состав
оболочек типа HONEY COMMANDER
("ZX-SPECTRUM"). Очень перспек-
тивно применение алгоритмов не-
четкой логики.
11. Схемы ВД-БОС изначально
нельзя было применять в отечест-
венных контроллерах дисководов.
НГМД типа "Электроника МС5305",
согласно формуляру [3], гарантирует
местоположение сигнала -RDDATA
в пределах +700 нс от номиналь-
ного положения. Это эквивалентно
фазовому сдвигу +0.175Т. Следова-
тельно, применение схемы ВД-БОС,
обеспечивающей в лучшем случае
+0.117Т, является конструктивной
ошибкой. Разумеется, случаи хоро-
шей работы не исключаются, но они
будут опираться или на заводской
технологический запас, или на пре-
цизионную юстировку механики, или
на японское качество дисководов
ТЕАС. Если бы разработчики домаш-
них компьютеров сразу применили
схемы ВД-ЦФС с запасом "окна де-
тектирования" +0.208Т, нареканий на
некачественное чтение дискет было
бы гораздо меньше.
Литература:
1. Рюмик С. Контроллер диско-
водов. Канал записи. — Радиолюби-
тель. Ваш компьютер, 1998, NN10-
12; 1999, N1.
2. Рыжков В.А. и др. Внешние
запоминающие устройства на маг-
нитном носителе. — М.: Энергия,
1978.
3. Накопитель на гибких магнит-
ныхдисках "Электроника МС5305".
Формуляр ЛУКФ.467616.001 ФО.
4. Микросхема КР1818ВГ93.
Технические условия 6К0.348.877-
08ТУ.
5. Щелкунов Н., Дианов А.
Организацияконтроллеров ГМД.
— Микропроцессорные средства и
системы, 1990, N4, С.70.
6. Nemo. Контроллер дисково-
да для компьютера "KAY-256". — Ра-
диолюбитель, 1995, N3, Сб.
7. Системы фазовой синхрони-
зации с элементами дискретизации/
Под ред. В.В.Шахгильдяна. — М.:
Радио и связь, 1989.
8. Зелинский В. Доработка кон-
троллера дисковода. — Радиолю-
битель. Ваш компьютер, 1997, N7,
С.28.
9. Морозов А. Персональный
компьютер "ATM-TURBO-2". — Ра-
диолюбитель, 1993, N1-6.
