© Alex, г. Нижний Тагил, 1996.
НАСТРОЙКА ДИСКОВОДОВ.
Я занимаюсь настройкой дисководов уже несколько лет, и разработал целую систему настройки шагового двигателя, да и самого дисковода.
Предлагаю Вашему вниманию методику настройки 11-х и 13-х дисководов. Начнем с 13-х дисководов.

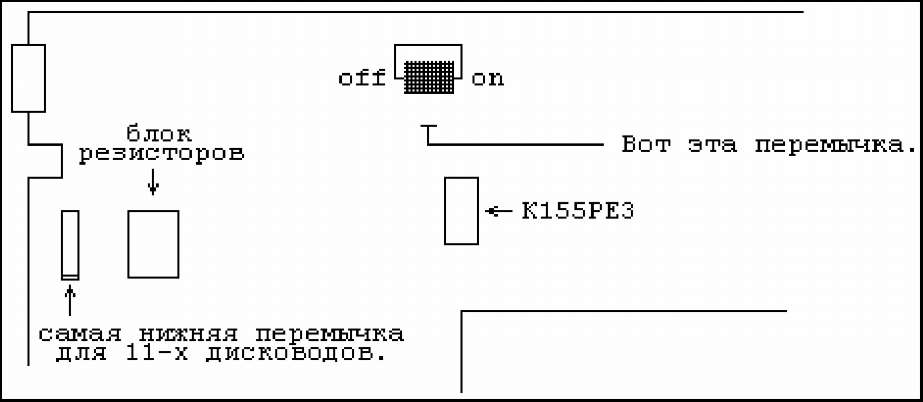

У многих USER^ возникла мощная проблема: HERO QUEST и ELITE не хотят отгружаться на диск. В SPECTROFONS посоветовали форматировать диски разнообразными мудреными способами. И в том же SPECTROFONS проскользнуло упоминание о некой загадочной перемычке, которую нужно переставить в другое положение.
Перемычка должна находиться в положении "ON", тогда все программы будут нормально отгружаться на диск и улучшится качество чтения.
ИФК: В некоторых случаях более эффективным оказывается полное удаление данной перемычки с
платы.
КОРР: Ну, с перемычками разобрались, теперь о настройке шагового двигателя: Шаговый двигатель настроить не очень сложно, особенно на 11-х и 13-х дисководах, исключение составляют 5-е дисководы. Система настройки:
1) Нужно ослабить крепежные болты шагового двигателя. На рисунке они отмечены нулями.
2) Сдвинуть двигатель до упора по направлению к замку дисковода.
3) Далее вкрутить длинный болт в гайку двигателя. На рисунке он отмечен нулем.
о
разъем питания
4) Вращая этот болт, добиться отличного качества чтения. Для проверки чтения желательно использовать программу DCU 8.02.
5) Потом закрутить крепежные болты потуже.
Для настройки дисковода желательно иметь и второй дисковод, с которого, в случае необходимости, можно подгрузить DCU.
Если Вы подключили второй дисковод, то из одного из них следует вытащить блок резисторов, который показан на первом рисунке.
Теперь о настройке 11-х дисководов.
11-й дисковод настраивается по тому же принципу, что и 13-й, но он еще имеет электромагнит, который опускает головки. У многих моих знакомых, купивших 11-й дисковод, не опускалась головка на диск. Для устранения этой неисправности нужно поставить перемычку. Она показана на первом рисунке.
