Микропроцессорные средства и системы 1987 №3 1986 г.

Справочная информация - таблица истинности микросхемы КР556РТ16.


Таблица 3

Таблица истинности микросхемы
КР556РТ16

т} Выходы п .

Вход CS D00...D()7 Режим работы

0 0/1 Считывание

1 J Z Хранение

приведенной для положительной ло-
гики. В ней указаны напряжения,
подаваемые на выводы микросхемы
КР556РТ16 при различных режимах
работы. Уровни отсчета входных и
выходных параметров микросхем
показаны на рис. 4, основные

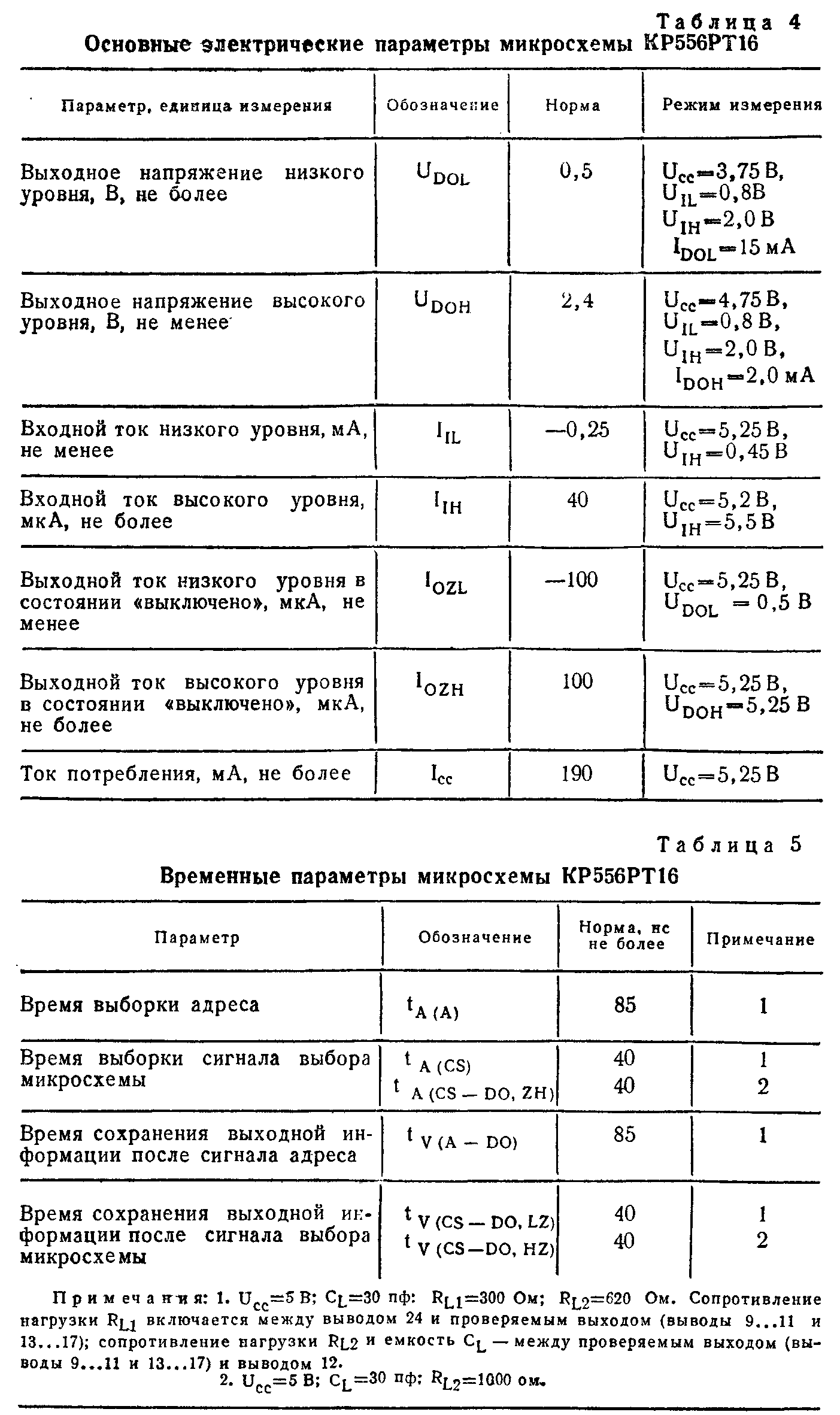

электрические параметры — в табл.4,
временные параметры — в табл.. 5.

Микросхема КР556РТ18 представ-
ляет собой однократно программи-
руемое ПЗУ емкостью 16К бит и
организацией 2048 8-разрядных слов.
Имеет выход с тремя состояниями.

Технические характеристики мик-
росхемы приведены в табл. 6.

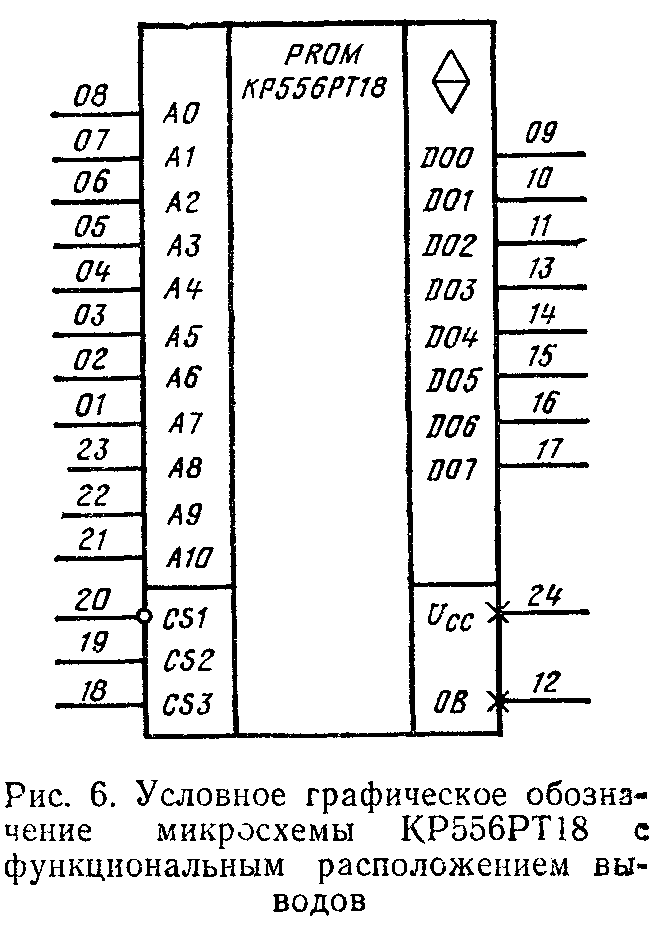

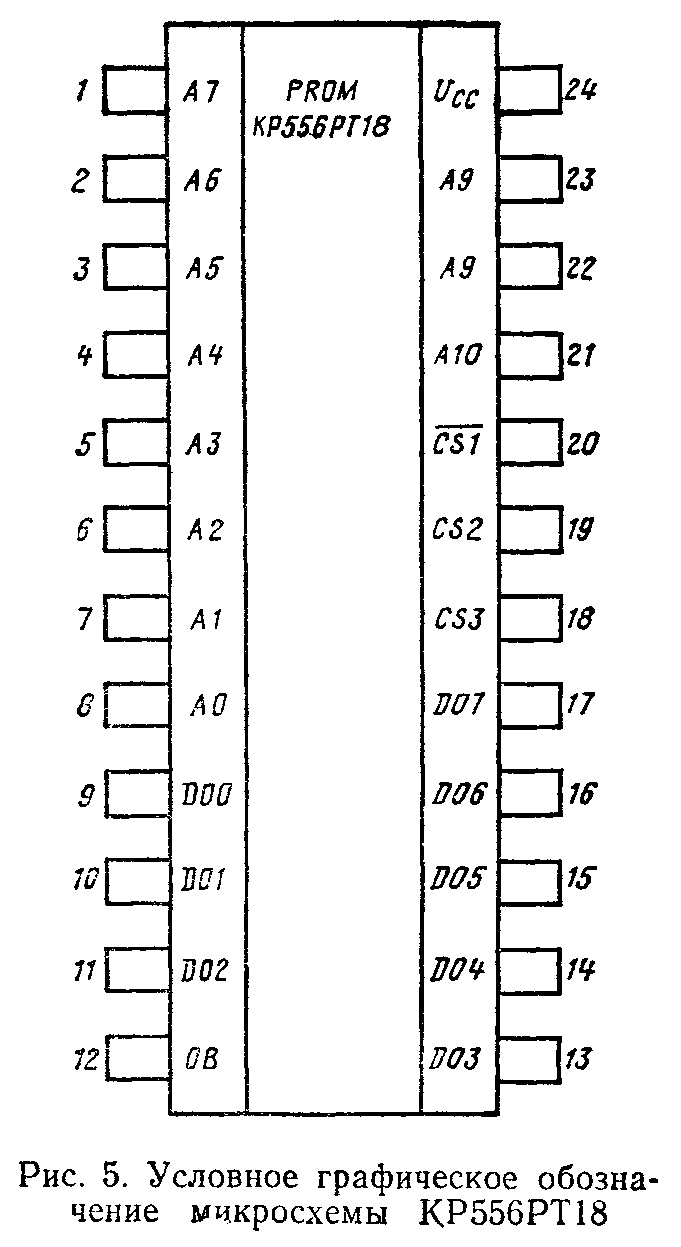

Условное графическое обозначение
дано на рис. 5, 6. Назначение выво-
дов показано в табл. 7 Электриче-
ская стркгурная схема приведена
на рис. 7,

Матрица запоминающих элемен-
тов микросхемы КР556РТ18 имеет
организацию 128 строк на 128 столб-
цов. Выбор одной из 128 строк
осуществляет входной дешифратор,
из который подается код адреса
А4...АЮ Выбранная строка (128
столбцов) содержит шестнадцать
8-разрядных слов. Выбор одного из

этих слов осуществляется селекто-
рами CL0...CL7, управляемыми вы-
ходным дешифратором. Выходной
дешифратор формирует управляю-
щие сигналы в соответствии с ко-
дом, подаваемым на адресные вхо-
ды A0...A3.

Считанное 8-разрядное слово че-
рез усилители считывания У0...У7
поступает нэ выводы DG0...D07. Уп-
равление ус&дмтел&ми считывания
осуществляется схемой разрешения

выборки при поступлении на ее
входы CS1...CS3 (выбор микросхе-
мы) кода 011. Наличие трех сигна-
лов CS упрощает построение блоков
памяти большой емкости.

Для микросхем КР556РТ18 усили-
тели считывания имеют выходы с

тремя состояниями (состояние «вы-
ключено»). Перевод выходов микро-
схемы КР556РТ18 в состояние «вы-
ключено» осуществляется при пода-
че на входы CS1...CS3 любого кода,
отличного от 011.

В исходном состояний (до про-

граммирования) в микросхемах

КР556РТ18 по всем адресам и раз-
рядам записан низкий уровень —
«Лог. 0». При программировании
микросхем код адреса подается на
адресные входы А4...А10, а дан-
ные— на выводы D00...D07. За-
пись «Лог. 1» в соответствующие
разряды осуществляется через эле-
менты программирования Е0.. Е7
путем пережигания перемычек. Па-
раметры сигналов, подаваемых на
выводы D00...D07 в режиме програм-
мирования, оговорены в инструкции
по программированию.

Принцип работы микросхем пояс-
няется таблицей истинности (табл.
8), приведенной для положительной
логики. В ней указаны напряжения,
подаваемые на выводы микросхемы
КР556РТ18 при различных режимах
работы. Уровни отсчета входных и
выходных параметров микросхем
приведены на рис. 8, основные
электрические параметры — в табл. 9,
временные параметры — в табл. 10.
