Глава 6 - элементы конструкции импульсных блоков питания малой мощности.


ЭЛЕМЕНТЫ КОНСТРУКЦИИ ИМПУЛЬСНЫХ БЛОКОВ ПИТАНИЯ МАЛОЙ МОЩНОСТИ

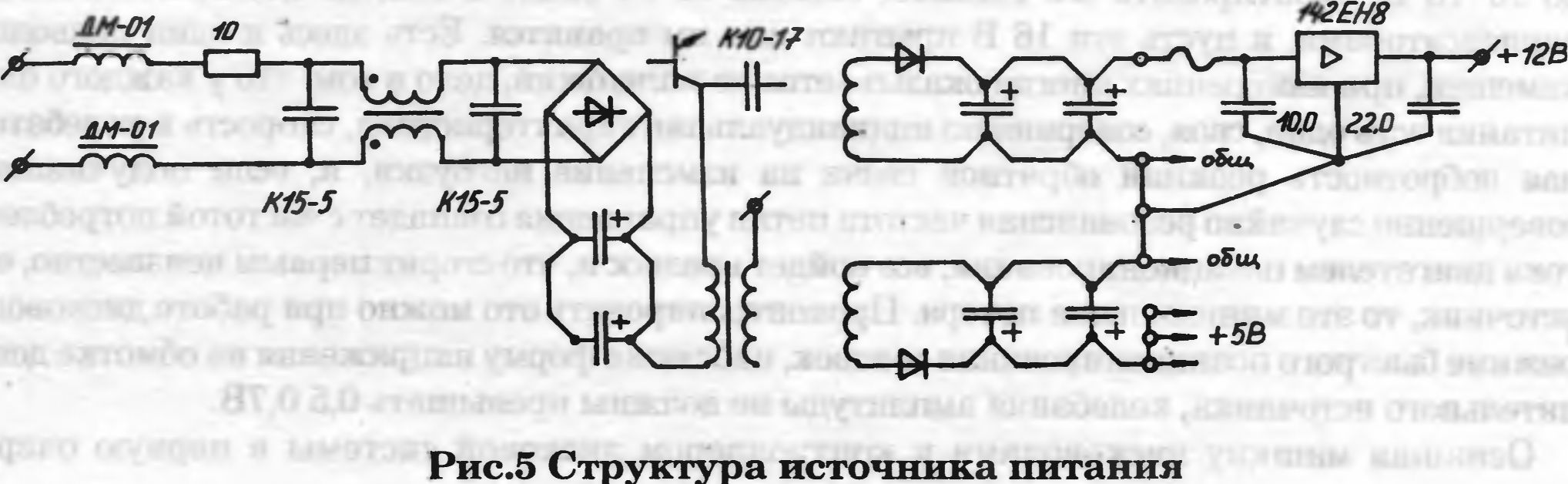

Сетевой ввод припаивается и жестко крепится к основной плате, предохранитель
обязателен, на ток не более 1 А, в каждой линии сетевого ввода стандартный дроссель ДМ-
0,1, резистор ограничения тока включения МЛТ-2 или проволочный остеклованный,
номиналом не менее 6,8 Ом, фильтр с дросселем компенсационного типа на Ш — образном
ферритовом сердечнике, подобный телевизионному, или в ферритовой чашке с зазором,
конденсаторы фильтра К15-5 на напряжение не менее 1,6 KB, такие и в телевизионном
блоке питания, выпрямитель по мостовой схеме, КОНДЕНСАТОР выпрямителя ! совер-
шенно точно не один, предпочтительно К50-29, пару, любые другие на напряжение не
менее 350 В два или три включенных параллельно и разряжающий резистор не менее 0,5
Вт, транзистор в металлическом корпусе крепится к плате на винтах, выводы соединены
с точками на плате мягкими проводниками, конденсатор в цепи обратного хода полистиро-
ловый К73-17 не менее 500 В. Трансформатор, независимо от типа сердечника, должен
иметь внешний медный короткозамкнутый виток из фольги достаточной ширины, тоже
как в телевизорах, и защитную разделительную обмотку с отдельно обозначенным выво-
дом для соединения с корпусом конструктива, если таковой имеется конечно. Вторичные
обмотки проводом не менее 1 мм в диаметре, диоды КД213 или другие на ток не менее 8 А,
в цепи источника + 5 В не менее трех электролитических конденсаторов, в цепи дополни-
тельного источника не менее двух, параллельно по одному керамическому конденсатору
КМ5 47Н — Ml, обычно дополнительный источник это + 12 В плюс минус неизвестно
сколько. Независимо от типа конструкции и материалов используемых для корпуса компь-
ютера, в любом случае, импульсный блок питания должен тщательно экранироваться, в
минимуме достаточен экран в виде коробки из магнитного материала, например тонкой
жести, с отверстиями для вентиляции элементов Экран нужно подключить отдельным
проводником к общему проводнику всей машины или к точке соединения общего провода
с металлическим корпусом

Воспользовавшись такими простыми рекомендациями Вы уверенно сможете выбрать источ-
ник питания для оснащаемой дисками машины или доработать свой. Проверить источник на
наличие импульсных помех можно с помощью простого предлагаемого метода. Блок питания
через выключатель подключается к сети, выходы напряжений + 5 В подключаются через
выключатель к нагрузке резистору номиналом 3 Ом. + 12 В через выключатель к резистору
нагрузке 10 Ом, к одной из нагрузок через электролитический конденсатор подключите
динамик 1 — 3 Вт на 4 —16 Ом. Метода такая: выключатели нагрузок включены, с периодич-
ностью примерно в две — три секунды включайте и выключайте сетевое питание, много раз,
диффузор динамика должен плавным рывком смещаться вверх-вниз и возвращаться в нейт-
ральное положение, наличие резких щелчков при коммутации сети "говорит" о больших
выбросах напряжения, особенно опасно наличие сильного щелчка при выключении и сдвоенно-
го при включении. Оставим сетевой выключатель в положении включено. Проверим влияние
нагрузки дополнительного источника, включаем выключаем нагрузку к которой динамик не
подключен, если услышите щелчки придется продолжить в том же духе, подключите динамик
через конденсатор к другой нагрузке, пощелкайте выключателем освободившейся, исправный
блок питания реагирует на такое воздействие едва слышимыми и очень короткими щелчками
приходится даже прислушиваться, обычный трещит громко, слышно его далеко, такой точно
спалит и машину, и дисковод. При подобных испытаниях блок питания может выйти из строя,
но жалеть его нет смысла, он точно также откажет и в машине, предварительно еще что-нибудь
спалив Прослушайте источник питания во всех важных по Вашему мнению режимах. Проверь-
те, периодически или постоянно измеряя напряжения источников, тепловой дрейф величины
выходного напряжения, норма для источника + 5 В примерно 50 мВ, для + 12 В около 200 мВ
Провести подобную диагностику не повредит и без нагрузок, в работающей машине, но
непременно только после того, как блок проработает 15 — 20 часов непрерывно на измеритель-
ную нагрузку.

МОЩНОСТЬ БЛОКА ПИТАНИЯ,
ВТОРИЧНЫЙ ИСТОЧНИК, РЕЗОНАНС

Все эти дефекты ярче всего проявляются именно в импульсных источниках малой мощности,
например, при практически постоянном потреблении тока 1,5 А в цепи 5 В, мощность 7,5 Вт,
пуск двигателя привода диска, при потреблении от источника 12 В тока 1,2 А, увеличивает
потребляемую от источника мощность еще на 14,4 Вт, суммарная мощность возрастает почти
втрое, это значит, что при типовом КПД источника 70% и потребляемой мощности 35 Вт его
система регулирования не находится в линейной области, определилось недопустимо минималь-
ное значение мощности источника питания, для 200 Вт источника постоянная нагрузка в 7,5 Вт
менее 4% мощности находится в зоне уровня запуска и управляться эффективно не может, с
недопустимым потолком тоже ясно, значит мощность блока питания максимально полно
соответствующая нашей маленькой машинке примерно 70 Вт. Проблему качества можно
решить устанокой вторичного интегрального стабилизатора, домотав обмотку 12 В источника
до 15-16 В, смонтировать м/с 142ЕН8, обвесив ее на входе и выходе электролитическими
конденсаторами, и пусть эти 16 В прыгают как им нравится. Есть здесь и один подводный
камешек, при измерениях иногда оказывается не маленький, дело в том, что у каждого блока
Питания есть одна, своя, совершенно индивидуальная характеристика, скорость и колебатель-
ная добротность реакции обратной связи на изменение нагрузки, и, если получившаяся
совершенно случайно резонансная частота петли управления совпадет с частотой потребления
тока двигателем позиционирования, все пойдет вразнос и, что сгорит первым неизвестно, если
щеточник, то это минимальная потеря. Проконтролировать ото можно при работе дисковода в
режиме быстрого позиционирования головок, наблюдая форму напряжения на обмотке допол-
нительного источника, колебания амплитуды не должны превышать 0,5 0,7В.

Оснащая машину дисководами и контроллером дисковой системы в первую очередь

приобретайте или изготавливайте, испытывайте и отлаживайте блок питания!

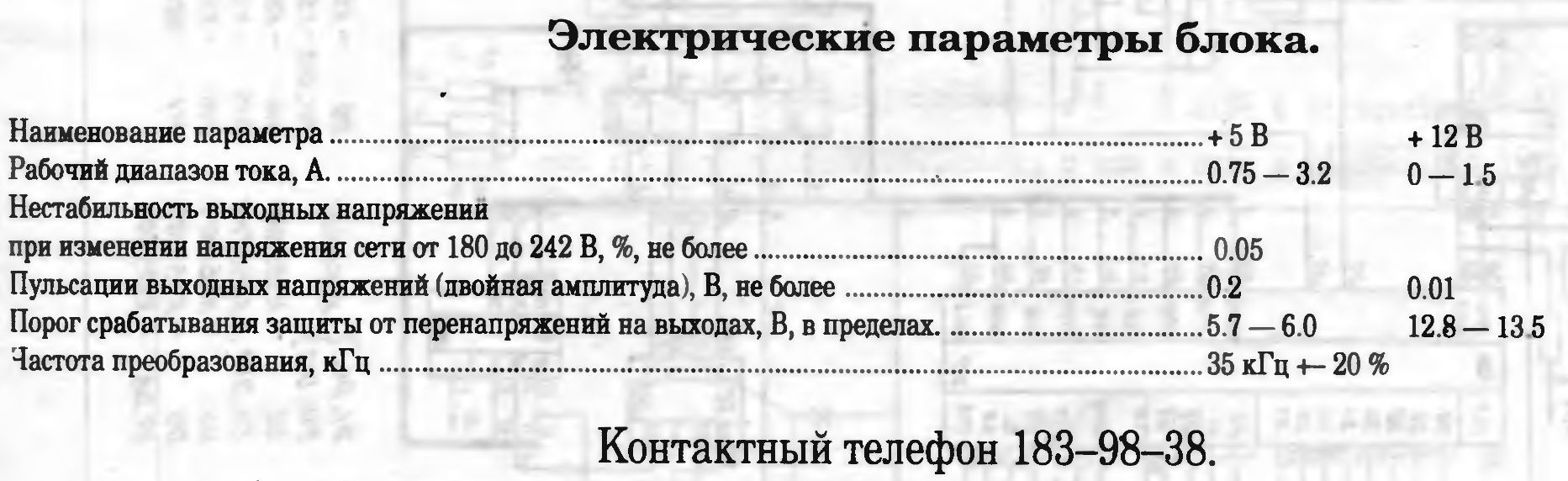

Можно рекомендовать один из блоков питания, имеющихся на рынке, выполненный по
схеме с промежуточным преобразователем частоты. В нем имеется защита от короткого
замыкания, перенапряжения по обеим выходам, перекрестная защита — при пропадании
+ 5 В отключается также + 12 В, что предохраняет от выхода из строя дорогостоящих
микросхем с двойным питанием
