Прикладная графика 1992 г.

Растровая графика - выбор формата шаблона. Печать шаблона с цветовыми атрибутами. Понятие об аркадных атрибутах экрана. Интерактивная графика.


2. 3. 1. Выбор формата шаблона.

Выбор Формата, в котором Вы храните данные, необходимые
для успешной работы Вашей программы - это очень важный творчес-
кий процесс. Нерационально выбранный Формат может очень сильно
замедлить скорость работы программы и привести к излишнему рас-
ходу памяти. Более того, как показывает практика программирова-
ния. в большинстве случаев структура грамотно составленной про-
граммы (рабочих процедур) оказывается очень сильно связанной со
структурой данных, которые этими процедурами обрабатываются,
так что непродуманный выбор Формата данных может привести и к
еше более неприятнону последствию, когда программист путается в
своих процедурах, теряет логику работы программы и. запутав-
шись. бросает едва начатое дело.

Существует много различных типов структур данных, которые
могут применяться в практической работе. Вам. конечно известна
такая структура, как "стек", когда данные закладыватся сверху и
сверху же и извлекаются по принципу "последним пришел, первым
уйдешь". В книге "Элементарная графика" в разделе 3. 11 мы рас-
сматривали такую структуру, как "конвейер", существует еше
стркутурэ. называемая "очередь", отличающаяся от "стека" тем.
что данные закладываются сверху, а извлекаются снизу по. прин-
пипу "пследним пришел, последним уйдешь". Но все это структуры
для работы с динамически меняющимися данными, а графические
шаблоны, размещаемые в памяти заранее, очевидно к таким не от-
носятся. Для них очень хорошо подходит организация в таблицы и
векторы.

вариант 1.

что такое таблицы данных очевидно знают все. это массивы,
которые бывают двумерными, трехмерными и т. д. Многих начинающих
программистов пугает неуклюжее слово "вектор", которое нередко
встречается в текстах пояснений к программам. Со школы все
помнят, что "вектор" - это отрезок прямой, для которого кроме
длины зачем-то важно знать еше координаты начала и конца и
направление, к нашим векторам данных это окольное понятие хоть
и имеет косвенное отношение, но такое далекое, что лучше о нем
и не вспоминать. Дело пойдет гораздо проше. если сказать, что
вектор - это простой и всем понятный одномерный массив данных,
в этом снысле и символьная строка - тоже как бы вектор. Если
таблица - это набор строк и столбцов, то любая строка в ней -
вектор и любой столбец - тоже вектор.

Таким образом, вектор данных - это просто одномерная упо-
рядоченная структура, иногда в программах употребляют векторы-
указатели. это тоже одномерные массивы, каждый элемент которых
на что-то указывает. Например. Вы храните в програнне 500 раз-
личных шаблонов, каждый из которых имеет разную длину. первый
шаблон начинается с адреса 40000, второй - с 40025-го, третий -
с 40157-го и т. п.. тогда массив из 500 чисел:

40000. 40025, 40157 ...
и будет вектором указателем на Вашу таблицу шаблонов, а размес-
тить его Вы иожете где угодно, например начиная с базового ад-
реса 39000. оставив 1000 байтов на 500 чисел (по два байта на
каждое).

Итак, вот Вам первый способ хранения шаблонов в паияти
компьютера. У него есть очевидные достоинства и недостатки,
к достоинствам можно отнести то, что это. по-видимому, самый
быстрый способ отыскания адреса, с которого начинается Ваш
шаблон.

LD DE. ADDR_1 ; Базовый адрес вектора указателя.

LD HL HUHBEF ; Ноиер нужного Вам шаблона.

ADD HL. HL ;Умножили его на 2 (по 2 байта на
;каждый адрес).

ADD HL.DE остановили указатель на адрес
; нужного Вам шаблона.

LD A. (HL) :| стандартный прием исполнения

INC HL ; I команды LD HL. (HL).

LD н. (hl) ; i которой к сожалению нет

LD L.А : в процессоре Z-80.

Если Вы не собираетесь хранить в программе графические об-
разы по размеру большие, чем 5X5 (6X4. 3X9) знакомест, то рас-
ход памяти на вектор-указатель иожно сократить в два раза, от-
водя не по два байта на хранение каждого адреса начала шаблона,
а только по одному байту на хранение его длины (при малых раз-
мерах шаблона она уложится в один байт). Тогда способ отыскания
адреса начала шаблона будет таким:

ld de. addp l ; Базовый адрес вектора указателя.
ld hl.addr 2 ; Базовый адрес таблицы шаблонов.
ld вс.kuhber :Ноиер нужного Ван шаблона.
ld А. с ; | Поменяли местами регистры

LD С. в ; I Сив, поскольку счетчик

LD В. А . Я младшего разряда удобнее

; I делать в В.
loop ld a. (de) ; Взяли длину шаблона в аккунулятор.
IHC de ; Переход к следуюией позиции вектор.

; указателя.
OR А ; Сбросили Флаг переноса.

ADD A. L .Прибавили К HL

LD L. А ; длину шаблона.

JR NC. PASS ; Если аккумулятор переполнился.
IHC н ; то увеличиваем старший регистр HL.

PASS DJNZ LOOP ;Если младший разряд счетчика не

; исчерпан, возврат на loop.
ld А. с ; I стандартный прием проверки

OR В .I старшего разряда счетчика

RET Z ; I на ноль.

DEC С ;Уменьшили старший разряд.

jr loop ; Повтор вычислений.

К недостаткам на первый взгляд хочется отнести дополни-
тельный расход памяти для хранения вектора-указателя, но это не
совсем верно, дело в той. что если не строить вектор-указатель,
то пришлось бы вместе с каждым шаблоном хранить данные по его
длине и это заняло бы ничуть не меньший объем памяти.

Более очевидный недостаток - сложность в подготовке про-
гранны к работе и в ее отладке. Незначительные изиенения в
шаблонах будут приводить к тому, что "поплывут" все адреса и
вектор-указатель надо будет переделывать заново.

Конечно, самой радикальной рекомендацией было бы использо-
вать все шаблоны в программе только одного размера, тогда мно-
гое бы упростилось, уменьшились бы разиеры расходуемой памяти и
возросла бы скорость работы программы, а именно к этому Вы и
должны стремиться.

Тогда вроде бы и нет бмысла употреблять такую структуру и
мы не стали бы о ней и говорить, но есть один случай, когда
она может оказаться весьма и весьма полезной. Дело в тон. что с
точки зрения расхода памяти хранить в программе все графические
образы - дело очень расточительное. Рано или поздно программист
приходит к тому, что их надо архивировать путем компрессии (как
это делают, мы ~ поговорим в свое время), и в этом случае даже
если у Вас первоначально все шаблоны имели равную длину, то
после компрессии их разиеры могут оказаться какими угодно.
Вместо упорядоченной таблицы шаблонов Вы получите беспорядочный
набор данных и там вектор-указатель может Ваи очень пригодить-
ся. при этом сложность в подготовке вектора-указателя и в от-
ладке программы парируют%тем. что рутинную работу по исполнению
вектора поручают самой компрессирующей программе (а это легко
сделать, поскольку она-то имеет дело с шаблонами одинаковой
длины).

Вариант 2.

Во втором варианте ны обойдемся без вектора-указателя и
рассмотрим такой Формат шаблонов, при котором все необходимые
данные хранятся вместе с самим шаблоном. Опять хе будем предпо-
лагать. что речь идет о хранении в памяти произвольных шаблонов

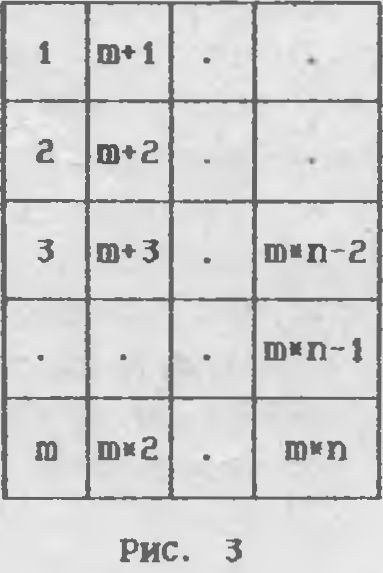

различной длины. Решим для себя вопрос о том. в каком порядке
будут храниться байты, представляющие из себя раскладку шабло-
на. Например так. как показано на рис. 3.

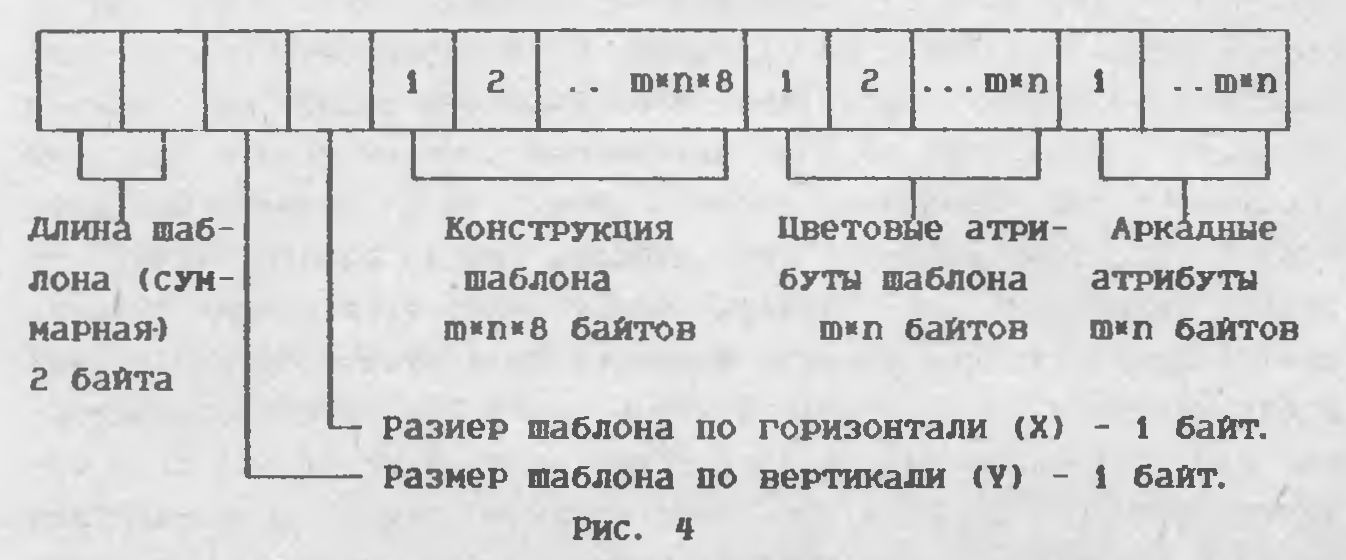

Затем разработаем для себя Формат шаблона, например такой:

в первых двух байтах (а может быть Ван достаточно и одно-
го байта) хранится суммарная длина шаблона, включая сюда все
атрибуты, а также и сами эти два контрольных байта. За ними
идут два байта, указывающие на размер шаблона по горизонтали и
по вертикали. Затем m«n«8 байтов занимает черно-белая конструк-
ция шаблона. Ясно, что на каждое знакоместо нам надо отвести по
в байтов. На цветовые атрибуты отводим столько байтов, сколько
знакомест занимает Ваш шаблон - ш«п байтов. Если БЫ создете
игровую программу, то Ваши иаблоны могут иметь и дополнительные
аркадные атрибуты. О том, что это такое, мы расскажем чуть поз-
же. а пока скажем, что и под них нужно предусмотреть место.
Размер этого места целиком зависит от Вашей Фантазии, но для
примера предположим, что тоже по одному байту на каждое знако-
место.

Итак, один шаблон мохет иметь размер т«п«10*4 байта,
сканирование по Файлу шаблонов организовать несложно:

LD HL. ADDR_1 : Базовый адрес таблицы шаблонов.
LD ВС. HUHBER ; Номер нужного Вам шаблона.
LD А. С ; Поменяли местами регистры

LD С. В ; СиВ. поскольку счетчик

LD В. А ; младшего разряда удобнее

; делать в В.
LOOP LD Е.(HL) ; Загрузили в Е младший байт длины.
IHC HL ; Перешли к старшему байту.

LD D.(HL) ; Загрузили в D старший байт.
DEC HL Скорректировали нежелательное

; последствие команды INC HL.
ADD HL. DE ;Нашли начало очередного шаблона.
DJHZ LOOP ;Проверили младший разряд счетчика

;шаблонов на ноль.
LD А. С ;| Стандартный прием проверки

OR в ; I старшего разряда счетчика

RET 1 ; 8 (регистр С) на ноль.

DEC С ; уненьшили старший разряд.

JR LOOP ;Повтор вычислений.

В результате работы этой процедуры в регистровой паре HL
будет установлен адрес, с которого начинается нужный нам шаб-
лон. хотя надо помнить, что это еше не сам шаблон, а первые
четыре служебных байта (два байта на длину и два байта на его
размер).

2.3.2. Печать шаблона с цветовыми атрибутами.

Итак, мы определились с Форматом, в котором в оперативной
памяти компьютера хранится файл шаблонов и написали процедуру,
которая по заданному номеру шаблона найдет его начало в этом
Файле. Следующая задача - напечатать этот шаблон вместе с атри-
бутами в заданных координатах левого верхнего угла (координаты
заданы в знакоместах).

Исходное состояние: адрес начала шаблона в регистровой
паре HL:

Процедура печати шаблона с атрибутами состоит как бы из
двух частей, на первом этапе печатается черно-белая конструкция
шаблона, а на втором зтапе на нее накладываются цветовые
атрибуты.

addr_s dkfw 0000 ;Адрес в дисплейном файле.

addf_a defw оооо ;Адрес в Файле атрибутов.

coords defw 0000 ; Координаты X и V

number defb 00 : Номер шаблона.

bitmap defw 0000 ;Адрес начала Файла шаблонов.

atrmap defw 0000 ;Адрес начала атрибутов.

size.x defb 00 : Размер шаблона по горизонтали

; (в знакоместах).
SIZE.V DEFB оо ; Размер шаблона в знакоместах

; по вертикали.

inc hl ;Пропускаем два байта, хранящие

inc hl ;длину шаблона.

ld A.(HL) ; Высота шаблона (V).

ld size_y. а ;

ihc hl ;

LD A.(HL) ;Ширина шаблона (X).

LD SIZE_X.A

ihc hl ;Теперь hl указывает на начало

ld bithap.hl ; графической информации шаблона.
ld de. (coords) ; Координаты x и Y.
ld a.e
amd 1bh

OR 40 Расчет адреса в дисплейном

LD Н.А файле по координате, задан-

LD А.Е ной в знакоместах.

AHD 07

OR А

rra

RRA

rra

rra

ADD A.D
LD L. А

LD (ADDR.S).HL ;Запомнили адрес в дисплейном

; файле.
LD HL.BITHAP ;

LD DE. (ADDR_S) ;Адрес в дисплейном файле.
LD в.SIZE_V ; Счетчик знакомест по вертикали.

LD с. SIZE_X ;Счетчик знакомест по горизонтали.

L00P_3 PUSH DE ; Сохранили адрес экрана.

LOOP_2 PUSH ВС ; Сохранили счетчики на стеке.

LD с.8 ; Организовали счетчик линий в

;знакоместе.

LD В.8 ;Организовали счетчик пикселов в

;текущей линии знакоместа.
PUSH DE :Сохранили экранный адрес

;еше раз.

L00P_1 LD A. (HL) ;загрузили в аккумулятор

; очередной байт шаблона.
LD (DE).A ;Перенос текущего байта из

; оперативной памяти в экранную.

IHC D ;Переход к следующей линии

; знакоместа на экране снизу.
IHC HL ; Переход к следующему байту

; шаблона.

-DJHZ LOOPЛ ; Конец цикла копирования шаблона

:в X в.

POP DE ; Восстановили экранный адрес.

LD А.гон

ADD А. Е : Переход к следующему экранному

LD е. а ; ряду.

POP ВС : Восстановили счетчики знакомест.

-DJHZ LOOP_2 ;Если не все знакоместа по

; вертикали скопировали, возврат
; назад.
pop de ;

IHC Е ; Переход к следующему знакоместу

; справа.

DEC С ;Уненыпили счетчик столбцов.

LD А.с ;Проверка Счетчика

or в ;на ноль.

-JR HZ.LOOP-3 ;Если не весь шаблон скопирован.

;возврат на LOOP_3.

LD ATRHAP. HL ; Сейчас HL указывает в шаблоне на

:начало информации по атрибутам.
LD DE. (COORDS) ; Координаты X и Y.
LD А. Е

AHD 16Н Расчет адреса в Файле

SRL А атрибутов.

SRL А

SRL А

OR 56Н

LD Н.А

LD А.Е

AHD 07

or а

RRA

RRA

RRA Ц

RRA

ADD A.D

LD L. A |

LD ADDR.A. HL ; Запомнили адрес в Файле
; атрибутов.

LD HL, ATKHAP ;Адрес атрибутов в шаблоне.
LD DE,ADDR.A ; Адрес в файле атрибутов.
LD с, SIZE_X ; Счетчик знакомест по горизонтали.

-LOOP_5 LD в, SIZE. Y : Счетчик знакомест по вертикали.

-LOOP. 4 LD A. (HL) И

IHC HL
LD (DE),A

LD A. E переброска одного

OR А вертикального столбца.

ADD А. гон
LD E, A
JR HC PASS
INC D
—PASS DJHZ L00P_4

DEC С Уменьшение счетчика столбцов.

LD А. С

OR В ' Проверка регистра с на ноль

RET z Выход, если все столбцы закрашены

LD DE.ADDR.A

IHC DE Переход к следующему
LD ADDR_A. DE столбцу на экране.
-JR LOOP.5




СОДЕРЖАНИЕ:


  Оставте Ваш отзыв:

  НИК/ИМЯ
  ПОЧТА (шифруется)
  КОД



Темы: Игры, Программное обеспечение, Пресса, Аппаратное обеспечение, Сеть, Демосцена, Люди, Программирование

Похожие статьи:
Новости - Wоrld nеws. Pеrm nеws.
Others - Мысли вслух: "Все ваши мысли о том, что Sрeccy уже загнулся, являются полнейшим бредом..."
Toys - новая игра - Операция Р.Р.
GLOSSARY OF ENGLISH TO GERMAN MOTORING TERMS, HONEST!
My +D Power Pack Is Shagged!

В этот день...   29 марта
