6. Система прерывании
Прерывания служат для приостановки прямого выполнения программы, с тем, чтобы
процессор смог отреагировать на определенный запрос, сформированный периферийный
устройством в зависимости от какого-либо обстоятельства. Реакция ЦП на запрос выражается в
переходе к выполнению некоторой программы, которая называется программой обработки
прерывания (Interrupt- Service Routine - ISR). После её окончания продолжается выполнение
прерванной программы2. Путём присвоения приоритетов запросам можно добиться, чтобы ЦП
реагировал, прежде всего, на наиболее важное событие, игнорируя запросы либо прерывая ISR
менее важных.
В отличие от циклического опроса, при котором программно проверяется выполнение
определенного условия, и для которого требуется время выполнения и место в памяти,
прерывание обеспечивает практически мгновенную реакцию, т.к. не зависит от периода опроса,
отсутствие программы опроса, как таковой, выражается в экономии памяти.
Различные варианты применения прерываний являются эффективным средством
повышения производительности микропроцессорной системы.
6.1. Разрешение и запре^^ение
прер^/ваний
Для приёма запросов на прерывания микропроцессор Z80 имеет два входа: INT и NMI.
Различие между ними - в приоритете и маскируемоести.
INT (маскируемое прерывание) может быть программно запрещено или разрешено.
Необходимость в запрещении (маскировании) прерываний возникает, например, когда условия
работы в реальном масштабе времени делают нежелательным прерывание данного участка
программы.
Состояние "запретить прерывания" либо "разрешить прерывания" запоминается
программно-доступный триггером IFF 1 (Interrupt Flip Flop) внутри ЦП. Посредством команды
разрешения прерываний EI (Enable Interrupt) либо запрещения прерываний DI (Disable Interrupt)
этот триггер соответственно устанавливается либо сбрасывается. В некоторых случаях для
сохранения его текущего состояния требуется промежуточная память, в качестве которой
предусмотрен триггер IFF2.
При сбросе ЦП сигналом /RESET оба триггера сбрасываются, блокируя требования на
маскируемые прерывания. Посредством команды EI их можно разблокировать. Когда прерывание
принимается, IFF1 и IFF2 также автоматически сбрасываются, чтобы предотвратить дальнейшие
прерывания до тех пор, пока они не будут разрешены новой командой EI.

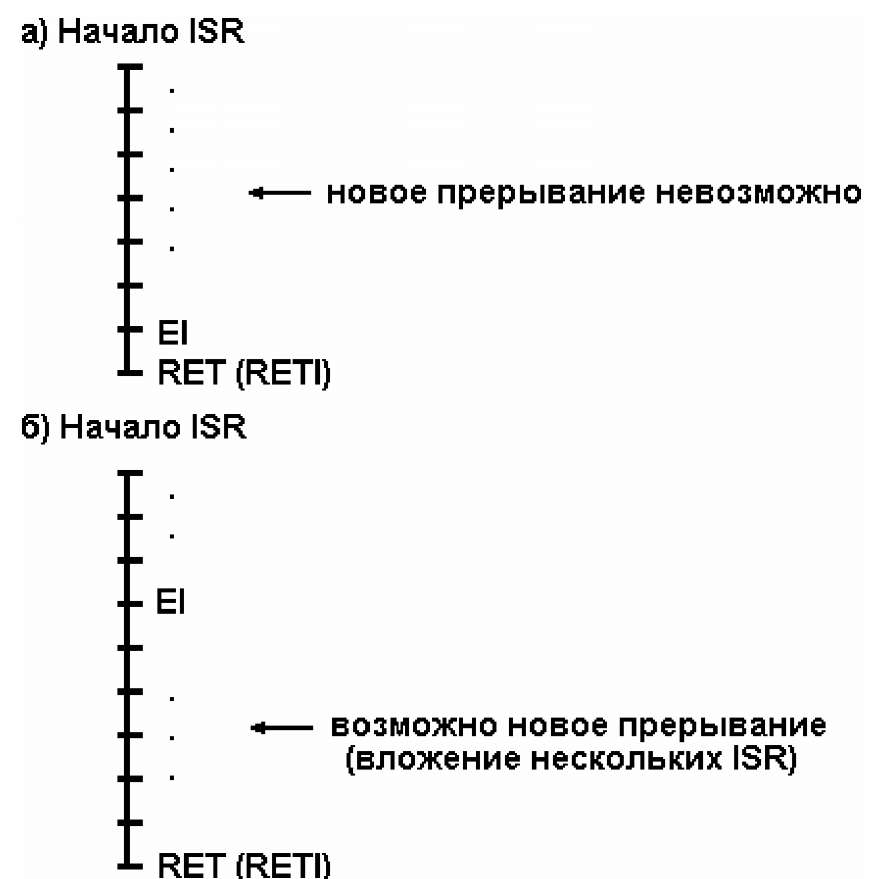

Применение EI внутри IBR дает следующие две возможности:
Важное обстоятельство: при выполнении команды EI поступивший в это время запрос на
прерывание будет блокирован до тех пор, пока не выполнится следующая за EI команда. Цель
такой задержки состоит в том, чтобы гарантировать (после команды EI) возможность выполнения
команды возврата из ISR (RET или RETI).
NMI (немаскируемое прерывание) имеет более высокий по отношению к INT приоритет и
не монет быть запрещено программным способом. Таким образом, если оно затребовано каким-
либо периферийным устройством, то ЦП, безусловно, прерывает текущую программу. Этот вид
прерываний предназначен, как правило, для очень важных событий (отказ, спад напряжения
питания и др.).
В отличие от INT. когда состояния IFF1 и IFF2 совпадают, при подтверждении
немаскируемого прерывания IFF1 сбрасывается, а IFF2 остается без изменений. Это делается для
того, чтобы на время обработки NMI сохранить состояние IFF1. которое имелось до приема /NMI.
После окончания NMI-SR по команде возврата RETN состояние IFF1 восстанавливается из IFF2.
Команды LD A,I и LD A,R предоставляют возможность тестирования IFF2: они пересылают
содержимое IFF2 в P/V-флаг. Т. о значение IFF2 может использоваться для ветвления программы.
В таблице 6.1 в компактном виде представлены все действия, влияющие на состояние
триггеров разрешения прерываний.
Таблица 6.1. Состояние триггеров разрешения прерываний
|
Операция |
IFF1 |
IFF2 |
Примечание |
|
Сброс ЦП сигналом /RESET |
0 |
0 |
Запрещение INT при пуске системы |
|
Команда EI |
1 |
1 |
Разрешение INT (задерживается на |
|
|
|
|
одну команду) |
|
Команда DI |
0 |
0 |
Запрещение INT |
|
Прием INT |
0 |
0 |
Прием INT и обработка прерывания |
|
Команда RETI |
■ |
■ |
Выход из ISR |
|
Прием NMI |
0 |
■ |
Прием NMI и обработка прерывания |
|
Команда RETN |
IFF1^IFF2 |
■ |
Выход из NMI-SR |
|
Команда LD A,I |
■ |
■ |
P/V ^ IFF2 |
|
Команда LD A,R |
■ |
■ |
P/V ^ IFF2 |
■ состояние триггера не изменяется
6.2. Приём запросов в ЦП
Реакция микропроцессора на поступивший запрос прерывания зависит от точного времени
поступления этого запроса, а также запросов с более высокими приоритетами.
Кроме двух входов прерывания у микропроцессора Z80 есть ещё вход запроса шины для
ПДП (/BUSRQ), который имеет более высокий приоритет и, следовательно, тоже влияет на
разрешение/запрещение прерывания.

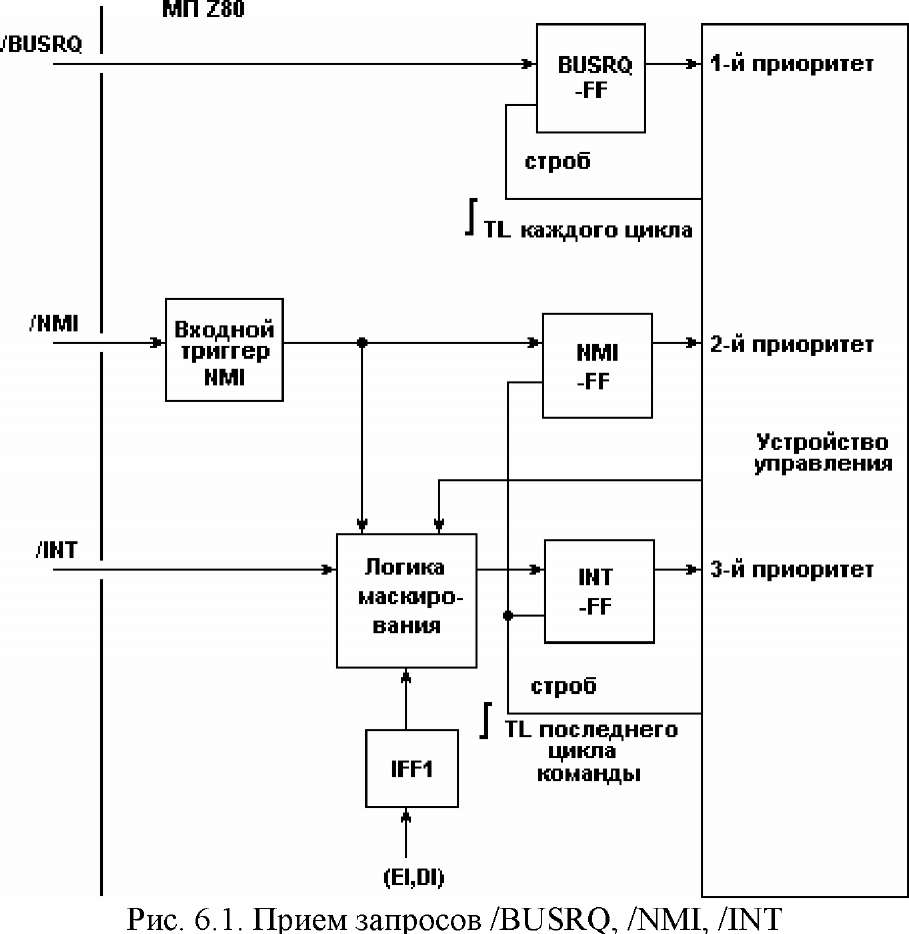

На рис.6.1 в упрощенном виде показаны основные аппаратные средства микропроцессора,
предназначенные для приёма запросов /BUSRQ, /NMI, /INT. Каждая линия запроса снабжена
соответствующим триггером приёма (РНр-Flop): BUSRQ-FF, NMI-FF, INT-FF, в которые по
нарастающему фронту последнего такта (TL) машинного цикла вводится информация о запросах.
Установка какого-либо из этих триггеров означает приём соответствующего запроса в ЦП. Далее
принятые запросы обрабатываются устройством управления, где в соответствии с указанными
приоритетами подтверждается в первую очередь тот или иной запрос, и вырабатываются
соответствующие внутренние и внешние сигналы управления.
Линии приема запросов имеют существенные различия.
Триггером BUSRQ-FF анализируется уровень сигнала /BUSRQ по нарастающему фронту
последнего такта (TL) каждого машинного цикла3.
Активный уровень сигнала /NMI сразу фиксируется входным триггером независимо от
времени его поступления. Его Состояние (а не уровень /NMI) анализируется триггером NMI-FF по
нарастающему фронту TL последнего цикла команды.
Уровень сигнала /INT до приёма в INT-FF анализируется схемой логики маскирования, где
он может быть блокирован поступающими сюда же сигналами:
•S от триггера разрешения/запрещения IFF 1,
•S от входного триггера NMI,
•S от устройства управления, который сигнализирует об обработке запросов с высшими
приоритетами. Уровень результирующего сигнала анализируется триггером INT-FF по
нарастающему фронту TL последнего цикла команды.
Приоритет /BUSRQ по отношению к /NMI и /INT состоит в следующем. При
одновременном поступлении запроса шины и одного из запросов прерывания подтверждается
запрос /BUSRQ, и шина предоставляется для ПДП. Запрос шины может прервать обработку NMI-
SR или ISR на любой цикле. Во время ПДП прерывания от входов /NMI и /INT не обслуживаются.
Приоритет /NMI по отношению к /INT состоит в том, что если оба запроса поступили до
нараставшего фронта такта TL последнего цикла команды, то /INT не воспринимается внутренним
триггером INT-F/F и, следовательно, игнорируется до конца NMI-SR. Если же в течение одной
команды запрос INT поступил до нарастающего фронта TL, а NMI - после, то выполняется первая
команда программы обработки INT, и только потом - переход к программе обработки NMI.
При подтверждении одного из запросов прерывания (NMI либо INT) процессор
вырабатывает соответствующий цикл подтверждения (см. в конце таблице 5.3).

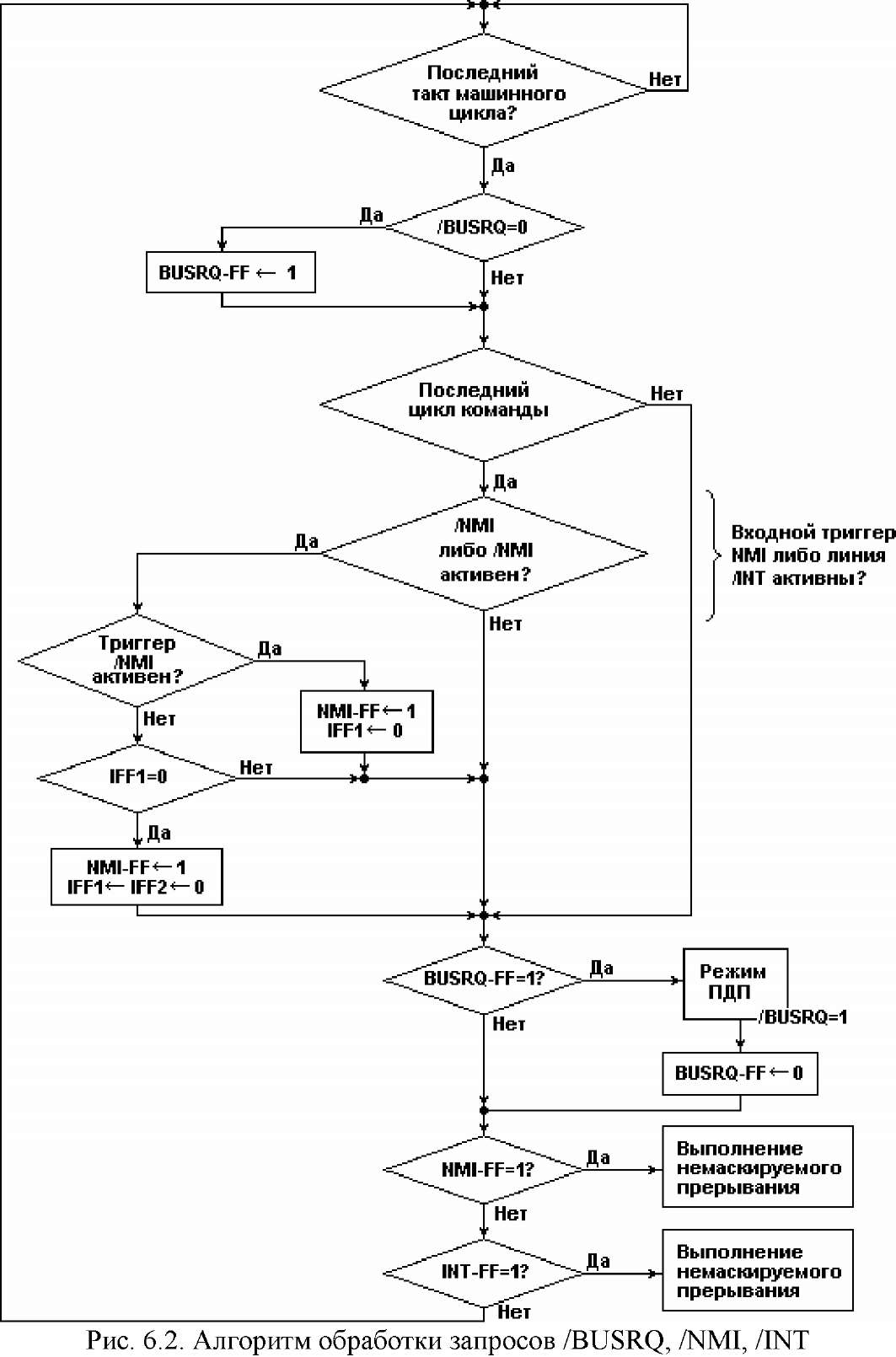

Все реакция ЦП на сигналы управления /BUSRQ, /NMI и /INT с учётом граничных условий
представлены в таблице 6.2, а также в виде алгоритма на рисунке 6.2.
Таблица 6.2. Реакция ЦП на запросы /BUSRQ, /NMI, /INT
|
Сигнал |
Поступление
сигнала |
Приём сигнала |
Действие |
Примечание |
|
/BUSRQ |
До
нарастающего
фронта такта TL |
При нарастающем
фронте такта TL
любого
машинного цикла |
Подтверждение
(/BUSAK) в
следующем
машинном цикле |
/BUSRQ имеет более
высокий приоритет,
чем /NMI и /INT |
|
/NMI |
Внутри цикла до
нарастающего
фронта такта TL |
Сразу
фиксируется во
входном триггере
NMI (мин.
ширина импульса
80 мс) |
Непосредственно
после обработки этой
команды - переход к
программе обработки
NMI (так же
непосредственно
после EI) |
Для повторного
выполнения
программы обработки
NMI сигнала /NMI
должен быть выключен
на короткое время |
|
-/- |
Внутри цикла
после
нарастающего
фронта TL |
--//-- |
После обработки этой
команды выполняется
следующая, потом
переход к программе
обработки NMI |
--//-- |
|
/INT |
До
нарастающего
фронта такта TL |
Только при
нарастающем
фронте
последнего такта
команды (TL) |
После обработки
команды, если
прерывания были
разрешены, переход к
ISR. Если прерывания
запрещены - /INT
игнорируется |
При выполнении
команды EI /INT не
прерывается,
независимо от
состояния IFF1 и IFF2.
Он может быть принят
при выполнении
следующей за EI
команды (если будет
активен до
нарастающего фронта
TL этой команды) |
|
-/- |
После
нарастающего
фронта такта TL |
|
Блокируется
независимо от
состояния IFF 1 и IFF2 |
Может быть принят
при выполнении
следующей команды,
если будет активен до
нарастающего фронта
её последнего такта TL |
6.3. Обработка прерывании
6.3.1. Обработка немаскируемого
прерывания
Если принят запрос NMI, то по завершении текущей команды состояние счётчика команд
PC автоматически сохраняется в стеке, и в PC заносится адрес 0066H. Т. о. происходит перезапуск
процессора с адреса 66H. С этого места в памяти должна начинаться подпрограмма обработки

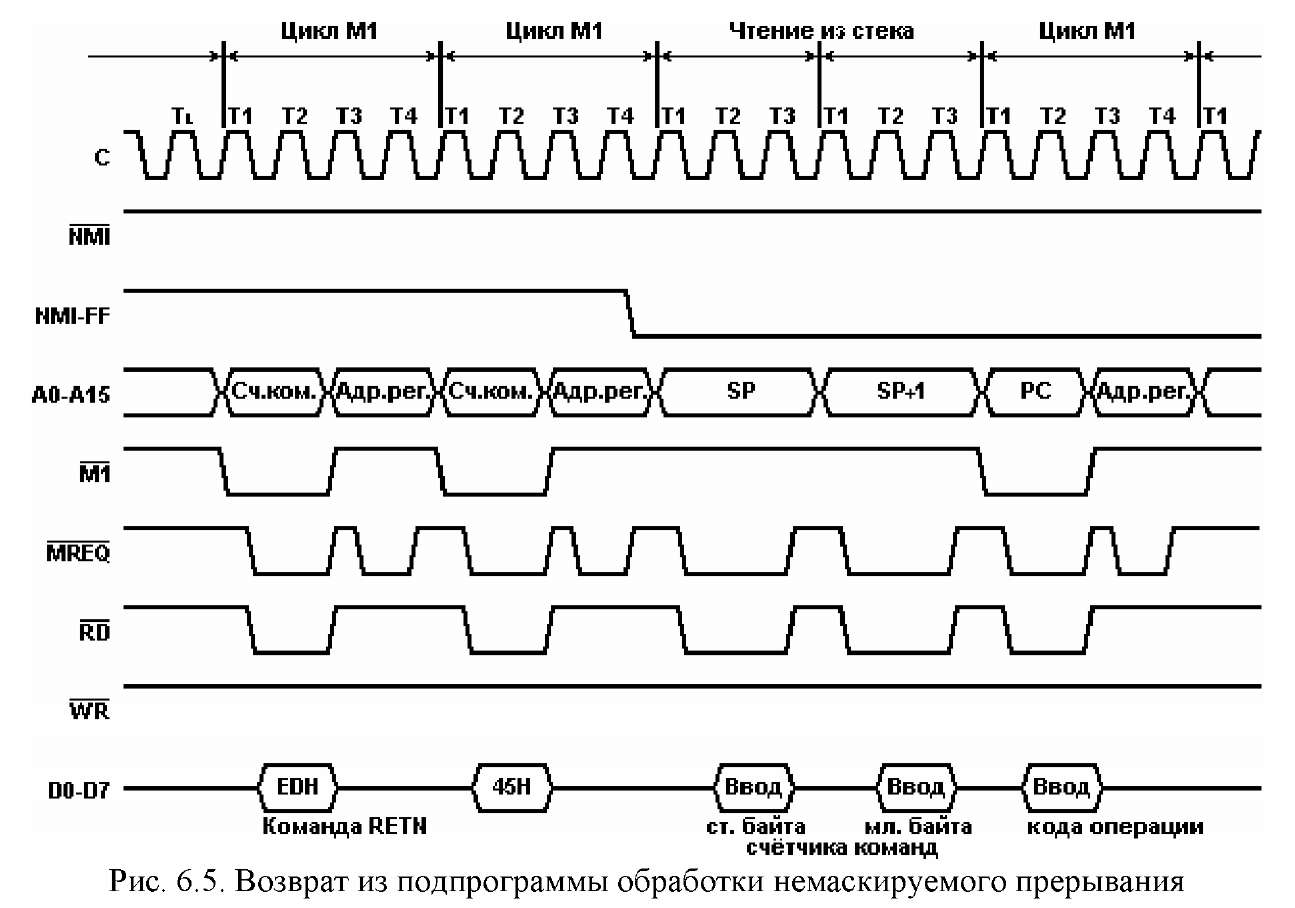

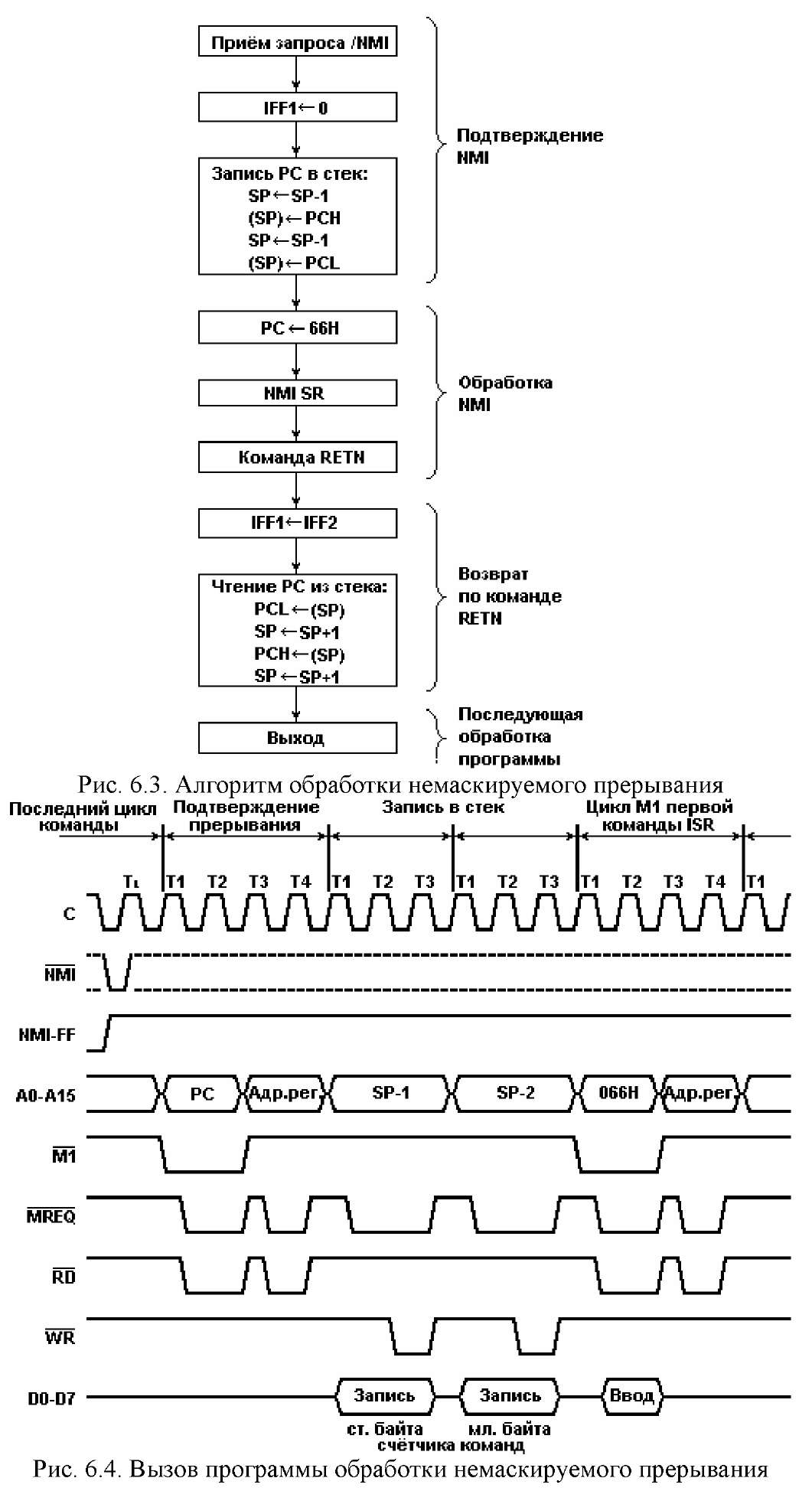

NMI; завершаться она должна командой возврата RETN. Алгоритм обработки NMI изображен на
рисунке 6.3, временные диаграммы вызова подпрограммы и возврата из неё - на рисунке 6.4 и
рисунке 6.5 соответственно.
Алгоритм обработки изображен на рис.6.7. Если в подпрограмме присутствует команда EI,
то после выполнения следующей за ней команды происходит установка IFF1, IFF2. Эти блоки
отмечены пунктиром.
