Ремонт дисководов 1994 г.

Устройство и работа накопителя МС 5305 - блок задержки стирания. Устройство записи-воспроизведения. Схема записи данных. Сервопривод диска.


1.2.2.7. Блок задержки стирания.

Блок предназначен для получения из сигнала ЗПС сигнала ВТС путем задержки
обоих его фронтов. Сигнал ВТС используется в УЗВ для формирования тока
туннельного стирания. Задержка переднего фронта должна составлять 370±75мкс, а
заднего фронта - 1010±55мкс.
Блок содержит:

- микросхемы DD4.4, DA1, DD2.5;

- времязадающие элементы R4, R5, С7;

- диод V1.2;

- выходной элемент DD3.4.

При обработке заднего фронта постоянная времени задержки определяется С7 и
R5. При обработке переднего фронта параллельно R5 через диод VD1.2 подключается
R4, что обеспечивает уменьшение постоянной времени задержки. Для контроля сигнал ДВС
выведен на диагностический разъем ХТ2 контакт 2.

1.2.3. УСТРОЙСТВО ЗАПИСИ-ВОСПРОИЗВЕДЕНИЯ.

Состоит из следующих составных частей:

- коммутатор магнитных головок;

- схема записи данных;

- схема воспроизведения данных;

- формирователь тока туннельного стирания. Принципиальная
схема УЗВ представлена на чертеже 2. Рассмотрим работу
составных частей УЗВ.

1.2.3.1. Коммутатор магнитных головок.

Коммутатор предназначен для подключения выбранной магнитной головки и
обеспечения режима записи и воспроизведения. Коммутатор состоит из:

- диодных матриц V1, V2, V3, V4;

- транзисторов VT1, VT2, VT5;

- микросхем DD2, DD3, DD4.

Предположим, что сигнал интерфейса ВПВ приходит на УЗВ низким уровнем. Тогда
он дважды инвертируется проходя через DD3.1 и DD2.2 и открывает транзистор VT1.
В это время транзистор VT2 закрыт высоким уровнем с вывода 11 DD2.2. При этом +5В
поступает с делителя А11 контакт 7 через диод VD4 и открытый транзистор VT1 на
общий провод полуобмоток магнитной головки А2 (верхняя головка) через ХТ2.2 контакт
4. Это приведет к тому, что матрица диодов V2 будет находиться в открытом состоянии, а
матрица VI в закрытом состоянии, а следовательно головка А2 будет подключена к схеме
записи или воспроизведения (в зависимости от режима работы накопителя), а головка А1
отключена. Изменение состояния сигнала интерфейса ВПВ на обратное приведет к
закрытию VT1 и открытию VT2, тем самым головка А1 включится, а А2 отключится. В
режиме воспроизведения диоды матрицы V3 открыты низким потенциалом с вывода 5
микросхемы DD6.2 и значит одна из головок подключена ко входу усилителя
воспроизведения. В режиме записи сигналом ЗПС (ХТЗ контакт 9) матрица V3 заперта
и тракт воспроизведения отключен от головок.

1.2.3.2. Схема записи данных.

Служит для формирования токов записи полуобмоток магнитных головок А1 и А2.
На вход схемы записи поступает сигнал интерфейса ДЗП L и сигнал РЗП из УУ.
Состоит из:

- микросхем DD1.1, DD2.1, DD6.2;

- транзистора VT5;

- резисторов R2, R3, R4, R5. Импульсы данных записи поступают на счетный вход
триггера DD 1.1, который

формирует из них два противофазных сигнала. Эти сигналы поступают на
формирователь DD2.1, выходы которого подключены через R2-R5 к полуобмоткам

включенной магнитной головки, вызывают смену магнитного потока в зазоре и тем самым
осуществляется запись данных на диск. Триггер DD1.1 разблокирован высоким
уровнем сигнала ЗПС. Этим же сигналом через элемент DD4.2 открывается транзистор VT5
и на общий провод одной из магнитных головок поступает +12В, обеспечивая тем

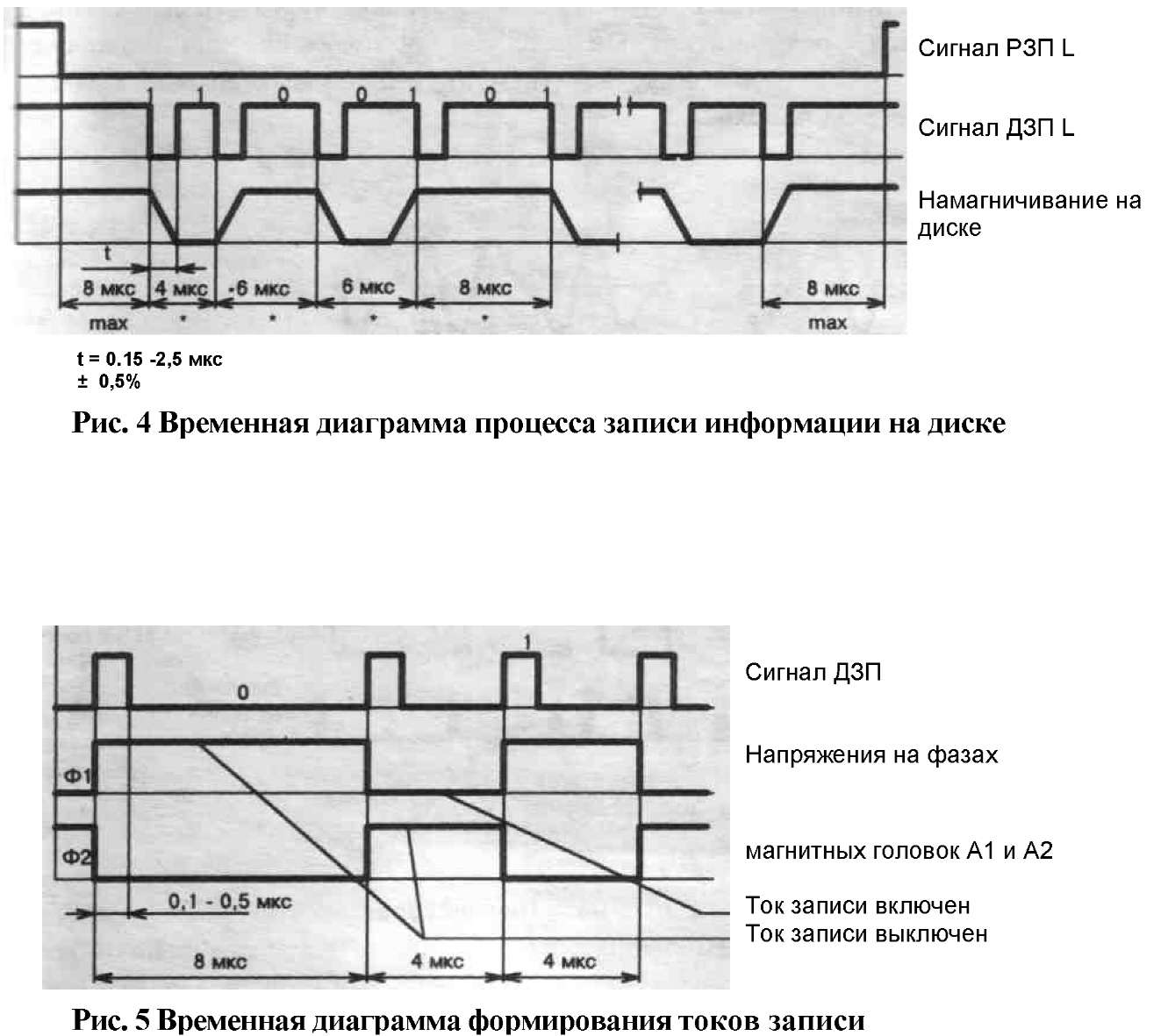

самым достаточную величину тока записи и туннельного стирания смотрите рис. 4, 5).

1.2.3.3. Формирователь тока туннельного стирания.

Формирователь тока состоит из:

- микросхемы DD6.1;

- резистора R6.

Ток туннельного стирания течет через один из диодов V4 и обмотку туннельного
стирания включенной магнитной головки, создавая свободную зону между дорожками
на диске.

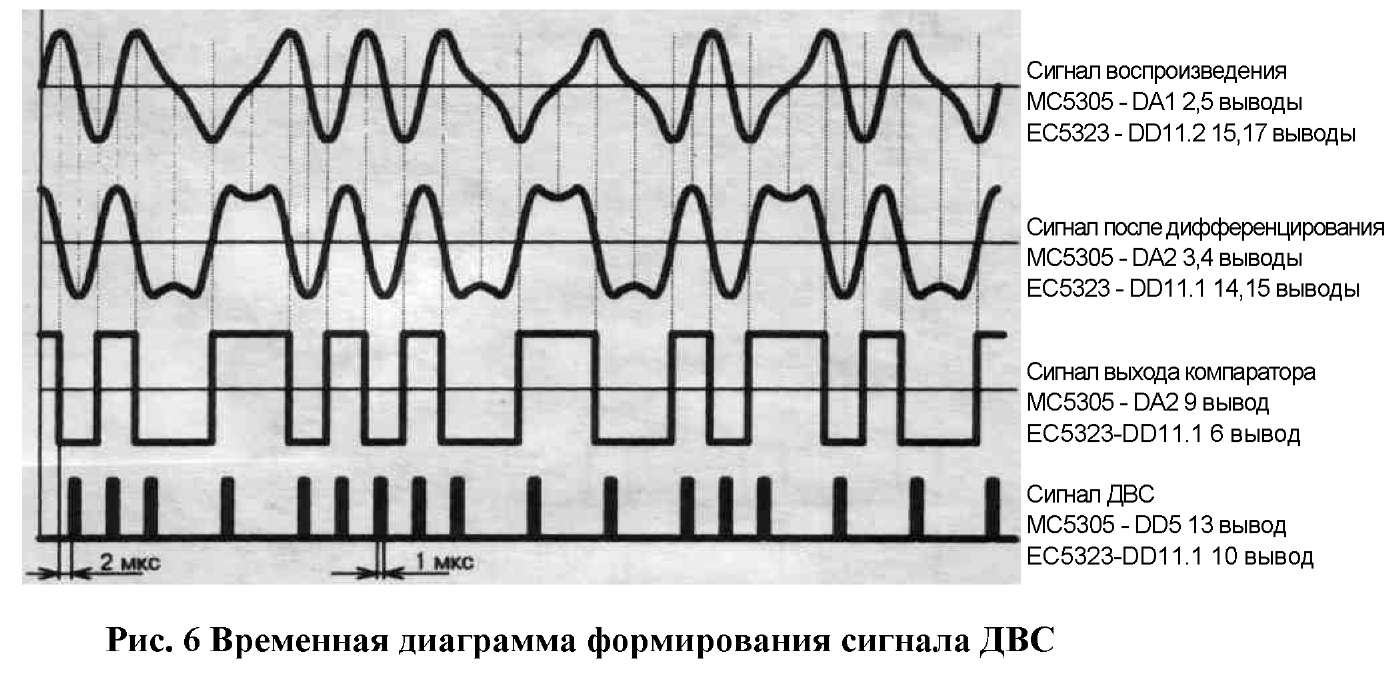

1.2.3.4. Схема воспроизведения данных.

Состоит из:

- предусилителя DA1;

- фильтра нижних частот СП, С15, LI, L2;

- дифференциального усилителя на транзисторах VT3, VT4;

- пикового детектора DA2;

- временного дискриминатора DD1.2, DD3.3, DD3.4, DD5.

При воспроизведении сигнал с магнитной головки через диоды V1(V2), V3
поступает на вход предусилителя DA1. К выходу предусилителя подключен фильтр
нижних частот, который выделяет гармоники основных частот сигнала, подавляя
высокочастотные помехи.

Дифференциальный усилитель на транзисторах VT3, VT4 выполняет операцию
выделения скорости изменения сигнала воспроизведения и дополнительно усиливает сигнал.
Далее сигнал поступает на пиковый детектор, реализованный на компараторе DA2. В момент
перехода сигнала через нулевой уровень на выходе компаратора возникают перепады
напряжения, соответствующие изменениям магнитного потока на дискете. После
обработки сигнала во временном дискриминаторе сигнал воспризведения через вентиль
DD6.1 (плата УУ ) поступает на интерфейсный разъем накопителя.

Принципиальные схемы устройства записи-воспроизведения для дисководов МС
5311 и МС 5313 отличаются только нумерацией микросхем (см. чертеж 3).

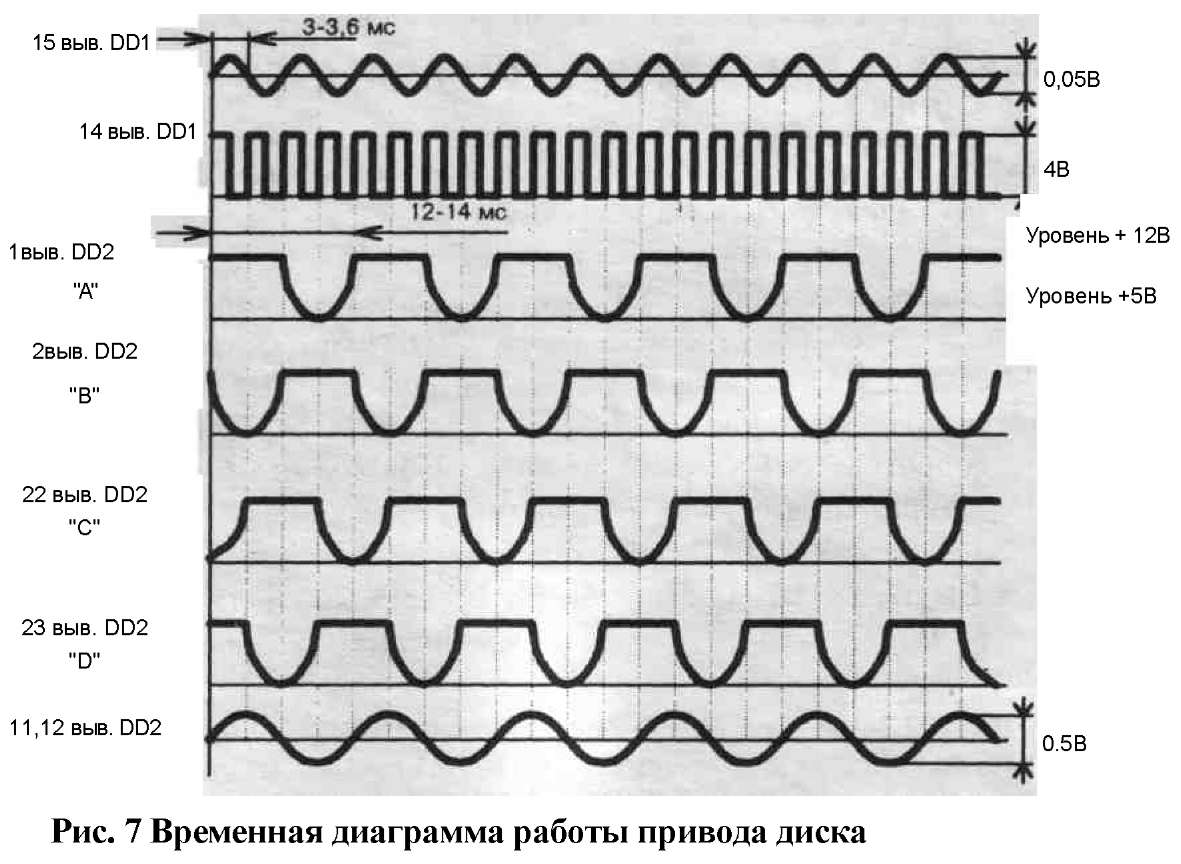

1.2.4. СЕРВОПРИВОД ДИСКА.

Принципиальная схема сервопривода приведена на чертеже 4. Сервопривод
представляет собой двухсекционный бесконтактный двигатель постоянного тока с
наружным ротором. Схема управления размещена вместе с

двигателем на одной монтажной плате. На этой же плате установлены светодиоды датчиков
"Индекс" и "Защита записи ". Управление статорными обмотками W1 и W2 двигателя
осуществляется микросхемой DD2 КР1023ХА1А - схема управления для
двухсекционного двигателя постоянного тока. Подключение напряжения и выбор
направления намагничивания обмоток производится с помощью датчиков положения
ротора. Эту функцию выполняют датчики Холла El, Е2, которые расположены под
ротором двигателя. Сигналы с датчиков поступают на вход логической схемы сравнения
(11, 12 выводы DD2). После обработки схема сравнения вырабатывает команду
управления и через выходные мостовые схемы (1, 2 и 22, 23 выводы DD2) к обмоткам
статора подключается соответствующее напряжение. Микросхема DD2 кроме того
выполняет функцию стабилизации скорости вращения двигателя на уровне,
определяемом частотой колебаний генератора схемы автоматического регулирования
DDL 15 вывод DD2 является входом для сигнала управления. DD1 КР1027ХА1 -
стабилизатор частоты вращения двигателя постоянного тока. На И вывод DDl-запрет
выхода приходит команда из УУ МВК (ХТ5 контакт 3), которая высоким уровнем разрешает
работу выходного дифференциального усилителя микросхемы. С внутреннего
тахогенератора двигателя постоянного тока на входной дифференциальный усилитель DD1
подается переменное напряжение обратной связи.

Это напряжение, проходя через ограничители минимума, максимума, пороговый
элемент, преобразуется в последовательность прямоугольных импульсов и поступает на
вход выпрямителя. На этот же выпрямитель поступают пилообразные импульсы с внутреннего
генератора эталонной частоты (12 вывод DD1). С выхода выпрямителя полученное
напряжение управления, пройдя через дифференциальные усилители,

поступает на вход управления DD2. Частоту работы эталонного генератора можно
изменять в небольших пределах потенциометром R26, тем самым изменяя напряжение
управления, а значит и скорость вращения двигателя постоянного тока. Скорость вращения
сервопривода диска равна 300±3об/мин (период равен 200±2мс). Возможен еще один
вариант сервопривода мало отличающийся от описанного. Его схема представлена на
чертеже 5.
