         (C) DR.DEATH/SPEED Co.'97
------------------------------------------


       О подключении AY-3-8910(8912).
-════════════════════════════════════════-


    В  последнее  время  появилось большое
количество  SPECTRUM  совместимых машин, у
которых  либо  нет музыкального  сопроцес-
сора, как  например  у  PENTAGON 128K, или
настолько  дефектное подключение,что боль-
шая часть Российского SOFTA просто молчит,
например  SCORPION  ZS 256, на котором не-
возможно  слушать,  а также писать DIGITAL
SOUND.  На  большинстве  машин  невозможно
прослушать  оцифрованную музыку,написанную
в братской Польше , так как 'умные' поляки
перед  тем  как  "выкинуть"  данные в порт
делают типа того:

           OR   #80
           OUT  (#FD),A ,

хотя  большая  часть  наших  машин требует
делать:
           OR   #A0
           OUT  (#FD),A

Именно  эти глюны заставили меня пересмот-
реть схему подключения AY-3-8910(8912).

  В схеме, которую я представляю, устране-
ны    все    мне   известные   недостатки.
Cопроцессор  не "мусорит" на шину во время
выборки команды процессором,так как введён
сигнал M1:выборка музыкального сопроцессо-
ра  теперь  не  зависит от состояния A13 и
благодаря  этому  есть   DIGITAL  SOUND во
всех поляческих демухах...

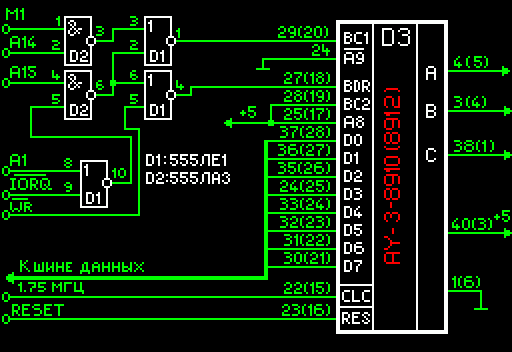

  Ну,  а теперь напрямую перейдём к схеме:

    Если  вы  поняли принцип работы данной
схемы, и поняли,откуда берутся все сигналы
для  функционирования  схемы, то вперёд за
паяльник,а тем,кто ещё недавно в наших ря-
дах,  я поясню как енту самую схему запус-
тить.
  Все  сигналы  типа  M1,не WR,A14,A15,A1,
не IORQ,RESET вы можете взять с системного
разъёма  вашего  компьютера,  если таковой
есть в наличии. Но если у вас всё-таки нет
системного разъёма, то данные сигналы сни-
мите с одноимённых ног Z80.
  Cигналы  D0-D7  идут на одноимённые ноги
процессора Z80 .
 Cигнал с частотой 1.75 МГц можно снять с:

       Москва 48к    2D3
       Ленинград 1   2D35
       Ленинград 2   2D3
       Пентагон 48к  2D10
       Пентагон 128к 2D3
       Москва 128к   2D3
    Если  же ваша тачка всё-таки не попала
в этот список и вы не знаете, где её (час-
тоту)  взять, то поищите по схеме 1.75 MГц
в  районе  тактового  генератора. Cигнал с
такой  частотой может существовать либо на
микрухе 555ИЕ5,либо 555ИЕ7, возможны вари-
анты. Если вам лень что-либо искать по ка-
кой-то схеме, то просто повторите то,что я
нарисовал в нижнем левом углу.
╔════════════════════╗ WARNING!!! ║ Питание на микро- ║ ║ схему 555ИЕ5 пода- ║ ║ ётся на 5 и 10 ║ ноги: +5V и земля ║ соответственно ╚════════════════════╝
Cигналы с выходов сопроцессора можно комбинировать, как душе угодно. Например, соединить все выходы в один, как это было сдела- но на фирменном 128к SPECTRUM'е. А если у вас небо- гатая фантазия, то предлагаю свой вари- ант (см.рисунок). Я указал на схеме основным вариантом ABC STEREO, как у меня, хотя сейчас всё больше народу
пишет под ACB STEREO. Ну и под конец статьи дам пару небольших советов: 1. Если на вашей тачке не пашет оцифро- ванный звук в поляческих демах, то просто оторвите от схемы выборки сопроцессора сигнал A13, а вместо него подайте сигнал A15. 2. Если на вашу схему выборки сопроцес- сора не заведён сигнал M1, то в целях на- дёжности лучше ввести вместо сигнала A14 просто смесь сигналов A14 и M1 через любой элемент 'И', например 555ЛИ1. Теперь, если нет вопросов, вперёд за дело! ---════════════════════════════════════--- * * * * * *
