9. Гарантийные обязательства
9 1. Предприятие-изготовитель гарантирует соответ-
ствие УИП требованиям ВРЕИ. 466212.001.
9.2. Гарантийный срок эксплуатации УИП устанавли-
вается равнЬш 12 месяцам со дня продажи магазином при
соблюдении потребителем правил эксплуатации.
9.3. При отсутствии даты продажи и штампа магааи-
на на гарантийном и отрывных талонах гарантийный срок
эксплуатации исчисляется со дня изготовления УИП.
9.4. В течение гарантийного срока эксплуатации пот-
ребитель в случае отказа УИП имеет право на бесплатный
ремонт по предъявлении гарантийного талона.
9.5. Без предъявления гарантийного талона или при
нарушении сохранности пломб вУИП претензии по качест-
ву работ не принимаются и гарантийный ремонт не произ-
водится.
9.6. С претензиями и предложениями обращаться по
адресу:
246000, г.Гомель, Федюнинского, 15, НПО «Ратон».
Приложение 1
Схема подключения к телевизионным прием пикам

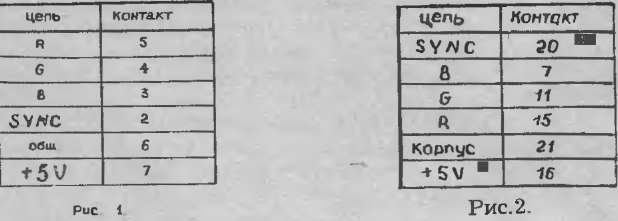

При подключении УИП к телевизорам, имеющим мо-
дуль сопряжения, необходимо соединить соответствую-
щие контакты разъема RGB УИП с соответствующими
контактами модуля сопряжения телевизора (рис.1),
используя кабель ВРЕИ.685611 001.
Контакты разъема RGB УИП Контакты разъема SCART УИП
Сигнал 'SYNC' УИП содержит полный телевизион-
ный сигнал: яркостный, строчный и кадровый. На 7 кон-
такт разъема RGB УИП выведено напряжение 5 В, кото-
рое необходимо для формирования сигнала «Окно»
(1,2 — 1,5 В). При подключении к телевизорам с входным
разъемом 'SCART' необходимо дополнительно использо-
вать кабель ВРЕИ.685611.006 (рис.2).
ВНИМАНИЕ!
В УИП согласно ГОСТ 24838-87 на 7 контакт разъема
RGB заведено напряжение +5 В (7 контакт кабеля
ВРЕИ.685611.001 или 16 контакт разъема 'SCART' ка-
бель ВРЕИ.685611.006) необходимое для формирования
сигнала «Окно» (1,2-1,5 В), который подается на одиннад-
цатый вывод микросхемы К174ХА17 или ее аналог в кассе-
те обработки сигналов (модуля цветности).
В некоторых типах телевизоров: Горизонт 460, Гори-
зонт 418 и др. не установлен ограничивающий резистор
MJIT-0,125-240 Ом по сигналу «Окно», поэтому перед
включением необходимо проверить наличие этогорезисто-
ра и если он отсутствует, то необходимо доработать схему
в соответствии с рис.3 для телевизора с разъемом SCART,
а для телевизора с входным разъемом RGB в соответствии
с рис.4.
246000, г.Гомель, Действителен по заполнении
Федюнннского, 15, НПО «Ратон»
Свободная розничная цена
-ег*—руб'
(артикул, прейскурант)
гарантийный талон
Заполняет предприятие-изготовитель
Э f / л >
Приставка учебно-игровая «Ратон-9003» ■ьс*оь > с
ВРЕИ.466212.001-02 л Л Г—
Дата изготовления ^ т С '
-^С-1-^^-_-
Представитель ОТК предприятия-изготовителя
штамп (УгК
Адрес для предъявления претензий к качеству работы УИП
246000, г.Гомель, Федюнннского, 15, НПО «Ратон»
Заполняет торговое предприятие
Дата продажи
число, месяц (прописью), год
Продавец_
подпись или штамп
Штамп магазина
Корешок отрывного талона на гарантийный ремонт
Изъят «_х_199 г. Радномеханник
фамилия, подпись
—----ЛИНИЯ ОТРЕ ЗА------
НПО «Ратон» Действителен по заполнении
отрывноатдлон на арантийный ремонт
Заполняет предприятие-изготовитель
г)
Приставка ч^Гшо игровая «Ратон 9003» Z> (i v С
ВРЕИ.466212.001-02 < ly . . fj ■—
lilT.I IHIUTUHJCIIHH_-«- Ч в/ ZJ ^_
Представитель OTK предприятия-изготовителя__
штамп ОТК
Заполняет торговое предприятие
Дата продажи_
число, месяц (прописью), год
Продавец_
подпись или штамп
Штамп магазина
Заполняет предприятие-изготовитель
(ремонтное предприятие)
Заводской номер__
Причина ремонта. Наименование и номер по схеме заменен-
ной детали или узла
Дата ремонта___
число, месяц (прописью), год
Подпись и ф н.о. лица, производившего ремонт_
Подпись владельца УИП, подтверждающая ремонт_
.Штамп предприятия-изготовителя (ремонтного предприятия)
