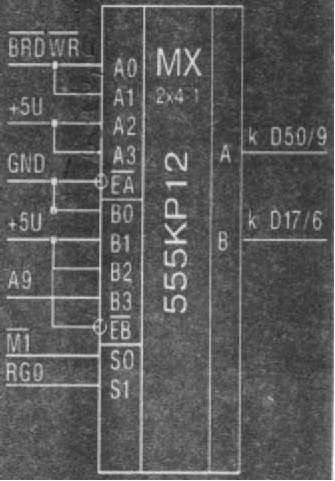

ПЕРИФЕРИЯ, ЕЕ ПОДКЛЮЧЕНИЕ И РАЗЪЕМЫ.

ВНИМАНИЕ!

Данная плата с ПЛМ
1556ХЛ 8 имеет нескол ько
ступеней защиты от неза-
конного тиражирования.
Защищены также ПЗУ.
дискеты с программным
обеспечением разрабо-
танным ATM. Во избежа-
нии неприятностей реко-
мендуем покупать ука-
занную продукцию толь-
ко у разработчиков (ATM
и ИНТЕР-ЛИНК), в дру-
гих городах у наших ди-
леров, имеющих ориги-
налы доверенности с пе-
чатью ATM.
Телефон: 941-31-10.
Адрес филиала где мож-
но посмотреть и приобре-
сти продукцию : Москва,
ст. метро Беговая, выход
на улицу Розанова, от
метро пешком, Дом Куль-
туры и Техники «Созида-
тель» (ул. Розанова, д.8),
2-й этаж, комната 1.
Часы работы с 10.00 до
16.00 ежедневно, суббо-
та и воскресенье с 10.00
до 14.00, понедельник -
выходной.

1) Клавиатура.

Распайка клавиатуры приведена на схеме. Если к контактам
клавиатуры не предъвляется особых требований, то сами
клавиши могут быть любыми.

2) Принтер.

Любой EPSON-совместимый с интерфейсом CENTRONICS : со-
ветские МС6312 (с прошивкой под CENTRONICS), 6313.
Разъемы. ОНП-24, можно обрезанный СНП64. Назначение выво-
дов: CTS0-CTS7 - параллельный 8-ми разрядный выход данных,
^BUSY - принтер занят, STROBЕ - строб, данных, GND - земля.

3) Внешний порт.

Разъем ОНП-24, можно обрезанный СНП64. Назначение вы-
водов: GND - земля, +5v, +12v - мощное питание (запаралле-
леное с питанием дисковода). Помните, что если используете
обрезанный СНП64, то аккуратно вставляйте, чтобы не пере-
путать питание. D0-D7 - выходные данные, CTS0-CTS7 - ад-
ресное пространство внешней шины, IORD, IOWR - выборка
внешних устройств, RS - ресет от процессора. Нами разрабо-
тан под эту шину универсальный программатор, подробно
описанный в отдельном описании.

4) Внутренний разъем.

СНП64 - сигналы: BLUE, RED, GREN, SYNC - для монитора
синий, красный, зеленый, смешанная синхронизация. VIDEO -
полный цветной видно сигнал для подключения цветного изо-
бражения на видеовход телевизора. TAPEIN, TAPEOUT - вход,
выход магнитофона, GND - земля, +5v - питание платы, RS -
ресет, AVL, AVR - звуковые выходы с сопроцессора AY8912 для
подключения их к мощному усилителю с колонками, SOUNDL,
SOUNDR - выходы звука после усилителя'для подключения
внутренних динамиков, +12 - питание для ВГ93 и дисковода,
+5VD - питание дисковода, MAGIC и М1 - для кнопки MAGIC,
Turbo - для тумблера Turbo. В19-В12 - для распайки клавиатуры.

5) Дисковод.

Подходит практически любой пятидюймовый дисковод, на-
пример, ЕС5305 (двухсторонний, 80 дорожек), ЕС5321, ЕС
5311, почти любые западные, такие как ТЕАС и т.д. (двух или
односторонние, 80 и40 дорожек). Отметим, что версия TR-
DOS 5.03 - быстрая, и некоторые старые дисководы работают
только с 5.01(но таких очень мало). Среди ЕС5305 надо раз-

личать новые, с буквой Ф, и старые. Они очень похожи, но
есть и различия: ЕС5305Ф - требует специальной доработки,
иначе с TR-DOS он работать не будет. Поэтому, если Вы не
знаете этой доработки, то 5305 с буквой Ф не покупайте. Без
проблем работает трехдюймовый дисковод, а также совет-
ские модели МС5311 и МС5313.

Разъем дисковода на компьютере - ОНП-40, либо обрезан-
ный СНП64 (внимательно подключать, чтобы не перепутать
питание). Назначение выводов: GND, +12v, +5v - питание;
WRDATA - данные записи; WG -строб записи; STEP - шаг, DIR
- направление перемещения головки; HLD - загрузка(запуск
двигателя); SIDE - сторона диска; DSEL0, DSEL1 - выбор 0-го
или 1-го дисковода; RDD-данные чтения; IPI-индексная метка;
TR00 -нулевая дорожка; WPRT - защита записи. Добавим, что
разъем под дисковод полностью стандартный и не требует
специальной распайки. Достаточно пустить кабель от дисково-
да параллельно на разъем компьютера. Не забудте со стороны
дисковода, у кабеля, жилы +12V, +5V отогнуть и, удлинив, при-
паять к отдельному разъему питания дисковода.
