Beta Disc/TRDOS. Аппаратные средства. Стандартный интерфейс дисковода 1994 г.

Глава 4 - надежность и устойчивость работы дисковой системы, питание. Монтаж и подключение контроллера к машине.


НАДЕЖНОСТЬ И УСТОЙЧИВОСТЬ РАБОТЫ ДИСКОВОЙ СИСТЕМЫ, ПИТАНИЕ + 12Ь

Поскольку для питания м/с микроконтроллера 1818ВГ93, применяемого во всех аппа-
ратных средствах "BETA DISC" необходимо напряжение +12 В и его отсутствие при подаче
только + 5 В на контроллер, может привести к выходу из строя микросхемы, необходимо
внимательно отнестись к возможной проблеме. Главное в том, что напряжение это есть и
используется для питания дисководов, но блоки питания, в особенности импульсные,
построены таким образом, что обеспечивают достаточную стабильность только для основ-
ного напряжения + 5 В, а источник + 12 В как бы дополнительный и привод двигателей
дисководов может создавать значительные помехи, вызывая сбои в работе микросхемы и
контроллера в целом, иногда приводя и к авариям. Несколько уменьшить влияние неста-
бильности источника, можно подавая напряжение + 12 В на контроллер через резистор 33—
51 Ом и смонтировав на входе питания контроллера параллельно конденсатор 100 мкФ 16
В и стабилитрон КС212. В различных конструкциях вход питания + 12 В на плату
контроллера может быть разведен как на системный разъем так и на разъем подключения
дисководов, но всегда необходимо стремиться к тому, чтобы при отсоединении разъемов от
платы контроллера, не возникало ситуации, при которой, на плату подается только одно из

L1

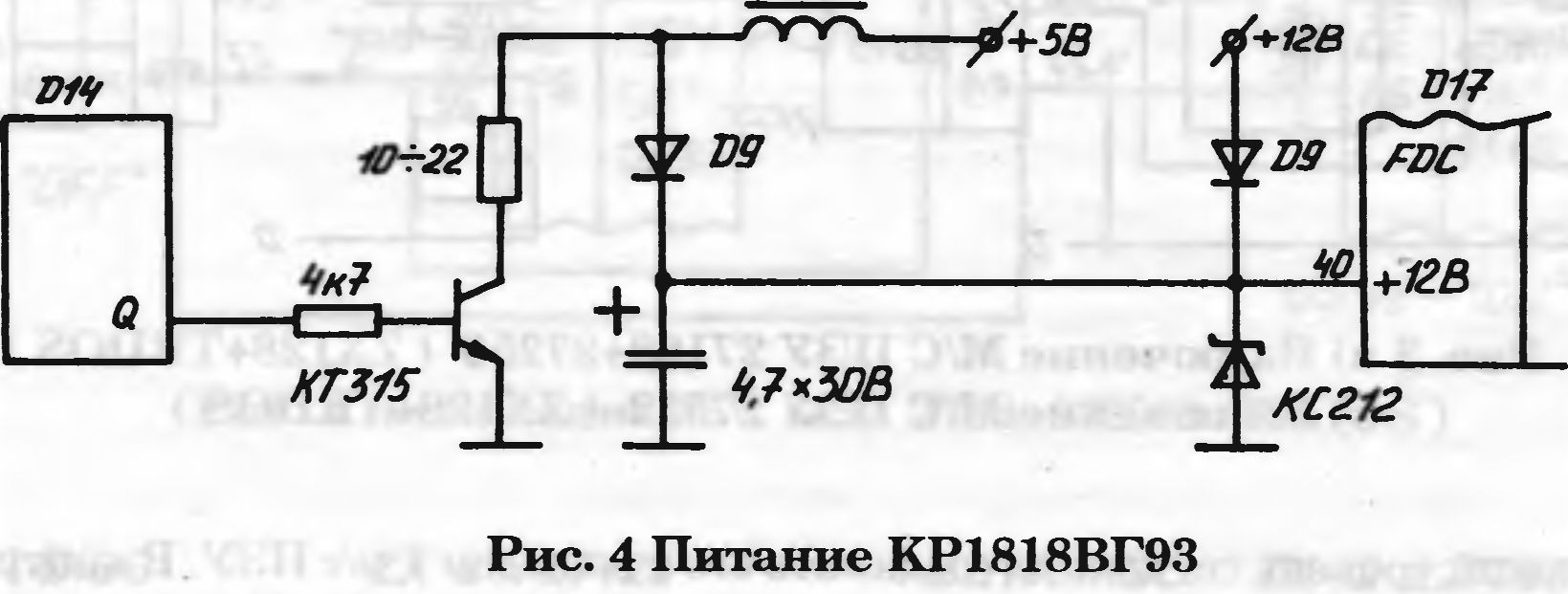

Преобразователь состоит из ключа на транзисторе КТ315 с любым буквенным индексом,
дросселя накопителя энергии, германиевого выпрямительного диода Д310, Д311 или Д9 и
конденсатора фильтра, включенного параллельно стабилитрону КС212 с напряжением стаби-
лизации 12 В. Сигнал управления транзистором с частотой 1 МГц или 500 КГц подается на его
базу со свободного выхода счетчика делителя частоты кварцевого генератора D14, частота
сигнала определяет тип сердечника дросселя и количество витков его обмотки Для частоты
преобразования в 1 МГц необходим кольцевой сердечник НМ600 диаметром 7 мм с обмоткой 30
— 40 витков провода МГТФ-0,07 или любого другого диаметром 0,25 — 0,35 мм, при 500 КГц
сердечник НМ2000 и обмотка в 50 — 60 витков. Не повредит установка в составе платы
контроллера двух стабилитронов, в металлическом оформлении, параллельно шине питания,
КС156А вблизи точек ввода питания +5 В, и Д814Д вблизи точек ввода питания +12 В

Простенький контроллер "для себя" можно собрать и самостоятельно на обыкновенной
плате пустышке, забив в его конструкцию, что пожелаете, расположив микросхемы как
удобно и распаяв все это проводами, ничего сложного в этом нет. Используйте в качестве
ориентира приведенные здесь схемы и компонуйте контроллер из любых понравившихся
Вам узлов и схемных решений. Если по случайности попадется в руки контроллер без схем
и описаний, то даже вприкидку зная и представляя себе архитектуру и схемотехнику
контроллеров BETA DISC, не составит большого труда понять его конструкцию и опреде-
лить выводы для подключения к машине. Все эти изделия практически одинаковые

меняется только разводка и тип микросхем устанавливаемых в различных узлах.

«

МОНТАЖ И ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА К МАШИНЕ

Подключение контроллера к машине несложное, но ответственное мероприятие, разме-
щение в каком либо корпусе и механическое крепление платы контроллера обусловлены
только конструкцией машины, наличием места, конструкцией оформления дисководов,
размером и размещением блока питания. Следует стремиться к блочной конструкции
машины оснащаемой дисковой системой и минимальному количеству кабельных соедине-
ний, если нет других мотивов, например использование машины без дисков или использо-
вание дисководов для работ на другой машине. Во всех случаях, независимо от конструкции
основной платы, наличия или отсутствия на ней системного разъема, проводники, соединя-
ющие платы машины и контроллера, должны быть оформлены в жгут минимальной длины,
в худшем случае не превышающей 250 мм, при большей длине соединений и применении
процессора Z80 с низкими скоростными или токовыми параметрами, возможно возникни-
идеально подходит МГТФ 0,08 0,03, сначала распаиваются непосредственно на выводы
процессора машины, затем определяется положение всего жгута в конструктиве и необхо-
димая длина, с другой стороны, прозванивая каждый проводник, жгут подключается к
разъему соединения с контроллером или распаивается непосредственно на выводы платы
контроллера. Иметь разъем для контроллера нелишне, упрощается замена контроллера
при возможном изменении требований к дисковой системе, диагностике и ремонтах.
Приобретая контроллер с разъемом, для подключения к машине, на которой установлен
системный разъем ответная часть, не тешьте себя иллюзиями, что воткнув контроллер в
машину и подключив дисководы Вы автоматически получите рабочий комплект При
разводке системных разъемов на машинах, конструкторы не очень заботились о возмож-
ности соединения с каким-то там контроллером, поэтому всегда необходима небольшая
доработка машины или переразводка выводов системного разъема.

питающих напряжений. Пользовались неизменным успехом конструкции контроллеров, в
которых свободные элементы логики были использованы для несложной схемы удвоителя
стабилизатора, питающегося от стабильного источника + 5 В.

При монтаже жгута, проверке разъемов, каждое смонтированное соединение необходи-
мо проверить до распайки и после, удобно пользоваться следующей последовательностью
контроля назначения проводников:

- соединение общего проводника, желательно многожильный повышенного сечения,
или несколько контактов разъема.

- выходные сигналы машины — входные контроллера; шина адреса А0-А15, шина
управления :-/REZET (сброс), /WR (запись), RD (чтение), MREQ (выбор устройств основной
памяти ОЗУ, ПЗУ), IORQ (выбор внешних устройств) проводник жгута припаивается
непосредственно к выводу 20 процессора. Ml (завершение машинного цикла процессора).

- шина данных DO — D7, необходимо проверить каждый проводник; выходные сигналы
контроллера — входные машины, CSROM или RDROM включение/выключение основного
ПЗУ или области ПЗУ машины, NMI — сигнал прерывания, подключается непосредствен-
но на отключенный от источника + 5 В вывод процессора, /OUTIORQ — сигнал возвраща-
емый в машину вместо отключенного сигнала /IORQ (вывод 20 процессора отключается от
основной схемы машины).

- питание +5 В и +12 В.

Соединитель с сигнальным интерфейсом дисковода — ламельные контакты на краю
основной печатной платы дисковода, 34 контакта, шаг 0,1 дюйма, 17 контактов на каждой
стороне печатной платы, четные контакты сигнальные, нечетные — общий проводник
(земля), ключ установки находится между контактами 4 и 6. Соединение сигнального
интерфейса осуществляется стандартным плоским 34—жильным кабелем, проводник 1
(крайний общий) помечен краской. Для подключения к дисководу на кабель монтируется
специальный разъем соединитель с прорезанием гибкого ленточного провода, например
ЗМ P/N 3463-0001 или подобный доступный, для подключения к двум дисководам монти-
руется второй разъем, расстояние между разъемами на 10 мм больше чем между разъемами
плат дисководов установленных в конструктив, с другой стороны ленточного кабеля, для
подключения к контроллеру с ламельным разъемом, устанавливается аналогичный разъ-
ем, или кабель распаивается на специально предназначенные для монтажа контактные
отверстия. Обратите внимание на маркировку выводов разъема и совпадение с меткой на
кабеле. Длина плоского кабеля должна позволять без натяжения располагать демонтиро-
ванный из машины дисковод, в любом положении, на расстоянии 10 -15 см от корпуса
машины, со стороны противоположной размещению в корпусе блока питания. При подклю-
чении двух и более дисководов резйсторные сборки нагрузки следует изъять из всех
дисководов кроме одного.

Соединение электропитания специальным четырехконтактным разъемом P/N 1^480424-
0 или другим доступным, четырьмя разноцветными гибкими многожильными проводника-
ми сечением не менее 2 кв. мм. С одной стороны проводники распаиваются непосредственно
на выводы блока питания, с другой на демонтированные из пластмассовой части контакты
разъема, затем проверив полярность и соответствие подаваемых напряжений номеру
вывода, контакты монтируются в пластмассовую часть разъема, общие проводники в два
средних 2 и 3, + 12 В в гнездо 1, +5 В в гнездо 4. Длина проводников должна соответствовать
требованиям к длине кабеля сигнального интерфейса.

Соедините корпус дисковода(ов) с общим проводником машины и корпусом конструкти-
ва, или установите специальную перемычку "FG*, соединяющую общий проводник схемы
дисковода с его корпусом, проверьте наличие соединения тестером, установите перемычки
адреса дисковода, один или верхний в DS0, второй или нижний в DS1.

Пробное включение можно произвести без дисковода, но питание +12 В должно обяза-
тельно подаваться на контроллер, машина войдет в DOS и выведет сообщение ОС промт
А> При попытке выполнения дисковой команды, ОС выдаст сообщение "NO DISC".

Следует отметить одну немаловажную особенность конструкции машины оснащаемой
дополнительно дисковой системой, с точки зрения надежности всей системы, жгут соединя-
ющий основную плату машины с платой контроллера, желательно распаять непосредст-
венно на процессор, освободив системный разъем, для обеспечения возможности подклю-
чения других внешних устройств, принтера, программатора, дополнительных системных
и игровых устройств.

Таким образом, любой синклер совместимый компьютер может оснащаться дисковой
системой "TR DOS" на базе контроллера "BETA DISC". Аппаратные и программные
средства дисковой поддержки изначально проектировались для обеспечения возможности
использования любых накопителей на гибких магнитных дисках, односторонних и двухсто-
ронних, сорока и восьмидесяти дорожечных, одинарной и двойной плотности записи,
восьмидюймовых, пятидюймовых и трехдюймовых, с различными, зачастую нестандарт-
ными разъемами и сигналами управления. Выбор достаточно широкий, но отечественный
максимализм и здесь оказался у дел. Без особых размышлений все пользователи "ZX",
распостранители программ, создававшие дисковые системные программы программисты,
незаметно и без лишней суеты забыли про все дисковые форматы и подсистемы кроме
одного, естественно с двойной плотностью, двухстороннего, восьмидесяти дорожечного и
даже создали программные средства увеличивающие доступный физический объем ин-
формации, размещаемой на диске, производя при разметке диска тестирование доступных
дорожек на диске с номером больше восьмидесяти, двигая головки до механического упора
дисковода.

Штатный контроллер устраивал естественно не всех и неоднократные попытки улуч-
шить типовые характеристики обмена информацией с диском, сначала программными, а
затем и аппаратными средствами, привели к созданию принципиально новых систем
синхронизации, применительно к нашим, улучшенным условиям эксплуатации. Разработ-
чиками изменены принципы считывания информации с диска, изготовлен новый контрол-
лер "ROBI DRAIV". При полной совместимости с системой "TR DOS" всех версий, уверен-
ный обмен данными с диском обеспечивается на, мягко говоря, не очень исправных
дисководах, с дисков невысокого качества и при изменениях скорости вращения диска
практически в пять раз!
