2. Cоветы по сборке и монтажу.
2.1. ДЛЯ УСПЕШНОЙ СБОРКИ И НАЛАДКИ ВАшЕГЭ »»ZX" СОЗЕТуЕм ПРИ-
ОБРЕСТИ ВЫСОКОКАЧЕСТВЕННУЮ ПЕЧАТНУЮ ПЛАТУ. ПРИ ВЬ'ЗО'Е ПЛАТЫ
(ЕСЛИ ТАКАЯ ВОЗМОЖНОСТЬ ИМЕЕТСЯ) СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ НА
ХАРАКТЕРНЫЕ ДЕФЕКТЫ ПРОИЗВОДСТВА ПЕЧАТНЫХ ПЛАТ:
A) ОТСУТСТВИЕ МЕТАЛЛИЗАЦИИ ОТВЕРСТИЯ!
Б) МИКРОТРЕЫИНЫ И РАЗРЫВЫ ПЕЧАТНЫХ ПРОВОДНИКОВ)
B) ИЕПРОТРАВЛенНЫЕ УЧАСТКИ ПЛАТЫ МЕ1ДУ ПРОВОДНИКАМИ)
Г) СЛИШКОМ широкие КОНТАКТНЫЕ ПЛОШАДКИ И ЗАМЫКАНИЯ
МЕЖДУ ПРОВОДНИКАМИ)
Д) НЕКАЧЕСТВЕННОЕ ПОКРЫТИЕ ПРОВОДНИКОВ (ЛУМЕЧИЕ И Т.Д.)
*«* ВНИМАНИЕ 1 •*«
ПРОСИМ ВАС ВНИМАТЕЛЬНО ОТНЕСТИСЬ К ВЫБО'У ПЛАТЫ И К нашим
РЕКОМЕНДАЦИЯМ, ЭТО СЭКОНОМИТ ВРЕМЯ ПРИ НАЛАДКЕ ВА4ЕГ0 "ZX".
УСТРАНЕНИЕ ДЕФЕКТОВ ПЕЧАТНЫХ ПЛАТ.
А) НЕОБХОДИМО ПРОПАЯТЬ ОТВЕРСТИЯ ПЛАТЫ НЕ ИСПОЛЬЗУЮШИЕСЯ
ДЛЯ УСТАНОВКИ ЭЛЕМЕНТОВ. ЕСЛИ ПРиПОй НЕ ПРОТЕКАЕТ НА ОБРАТНУС
СТОРОНУ ПЛАТЫ» ПРОПАЯЙТЕ ПЛАТУ С ЛУяЕНЫМ проводом и С ОБЕИХ
СТОРОН. ЕСЛИ ВАМ ЕшЕ НЕ ЯСНО, ГДЕ БУДУТ ?ВОБОДНЫЕ ОТВЕРСТИЯ,
ТО СЛЕДУЕТ ПРОПАЯТЬ ОТВЕРСТИЯ ТОЛЬКО ПОД КОРПУСАМИ М/С.
Б) ВООРУЖИТЕСЬ ЛУЛОй «2 ИЛИ БИНОКУЛЯРНЫМИ ОЧКАМ^ И ПРОСМО-
ТРИТЕ ПЛАТУ НА ПРОСВЕТ, ИСПОЛЬЗУЯ МОЩНЫЙ ИСТОЧНИК СВЕТА, ВАША
ЭАДАЧА;ПРОВЕРИТЬ ПЕЧАТНЫЕ ПРОВОДНИКИ И ПРОМЕЖУТКИ МЕЖДУ НИМИ,
ОТМЕЧАЯ РАЗРЫВЫ И ТРЕЫИНЫ НА ПЕЧАТНЫХ ПРОВОДНИКАХ. ПРОРЕЗАТЬ
ПЕРЕМЫЧКИ и НЕПРОТРАВЛЕННЫЕ УЧАСТКИ- МЕЖДУ ПРОВЭДНИКАМИ,
ПРОПАЯТЬ МЕСТА РАЗРЫВОВ И ТРЕшИН. ОСОБЕННО ТЩАТЕЛЬНО
ПРОВЬРЯйТЕ ПЛАТЫ ИМЕВШИЕ ДЕФЕКТЫ ПУНКТ* »»г".
ВЖОНТАКТНЦЕ ПАНЕЛЬКИ (ЕСЛИ Вы РЕШИЛИ At УСТАНОВИТЬ ПОСТАВ-
ГЕ НА ПЛАТУ ПОСЛЕ ПРОМЫВКИ ЕЕ САМЫМ ОБЫКНОВЕННЫЙ СПИРТОМ ИЛИ
ДРУГИМ РАСТВОРИТЕЛЕМ. ОБРАТИТЕ ВНИМАНИЕ НА ЗАМЫКАНИЕ ПРОВОД -
НИКОВ В МЕСТЕ УСТАНОВКИ КОНДЕНСАТОРА 0,1 (ФРАГМЕНТ МОНТАДНОГО
РИСУНКА» И НА МИНУ, ПРОХОДЯШУЮ У ВЫВОДОВ 1-7М/С 014. ОНА
ДОЛЖНА ВЫТЬ СОЕДИНЕНА.С ВЫВОДОМ 4 А НЕ 6.
1.2. ЖЕЛАТЕЛЬНО ИСПОЛЬЗОВАТЬ ПАЯЛЬНИК мо4носты 12-ЗЭ ВТ и
НАПРЯЖЕНИЕМ 6-36 В. ВКЛЮЧЕННЫМ ЧЕРЕЗ РАЗДЕЛИТЕЛЬНЫЙ ТРАНСФОР-
МАТОР С ЗАЗЕМЛЕННОЙ ВТОРИЧНОЙ ОБМОТКОЙ. И ПРИМЕНЯТЬ ЛЕГКО -
ПЛАВКИЕ ПРИПОИ." НАПРИМЕР ПОСТМ-61 или АНАЛОГИЧНЫЙ С ТЕМПЕРА-
ТУРОЙ ПЛАВЛЕНИЯ НЕ ВЫШЕ 250 ГРАДУСОВ.
У ВАС ВСЕ ГОТОВО f ЕСТЬ ВСЕ КОМПЛЕКТУЮТ 9
НАЧИНАЙТЕ СБОРКУ ВЯШЕГО игх".
методик* сборки
СОЕДИНИТЕ ВЫВОДЫ ♦-58 ПЛАТЫ *Е|ДУ СОБОЙ И СОЕДИНИТЕ ИХ С
КОРПУСОМ ПАЯЛЬНИКА. НАЧНИТЕ С УСТАНОВКИ М/С 125НТ1, НА ЕЕ ДНО
НЕОБХОДИМО ПРИКЛЕИТЬ ЛАКОТКАНЬ ИЛИ ДРУГОЛ ИЗОЛИРУЦЫИй НАТЕ-
КАЛ. УСТАНОВИТЕ ВСЕ. ДИОДЫ, РЕЗИСТОРЫ И КОНДЕНСАТОРЫ» КРОНЕ
БЛОКИРУЮЩИХ ПИТАНИЕ» СОГЛАСНО МОНТАДНОГО ®ИСУНКД.
УСТАНОВИТЕ КОНТАКТНЫЕ ПАНЕЛИ, СОБЛЮДАЯ ПОЛОДЕНИЕ «КЛЮЧА»,
СЛЕДИТЕ ЗА ТЕМ, ЧТОБЫ ШИРОКАЯ ЧАСТЬ ВЫВОДА НЕ ЛОМИЛАСЬ НА ПЕ-
ЧАТНЫЕ ПРОВОДНИКИ. ЕСЛИ ПОД М/С 565РУ5 ПРИМЕНЯЮТСЯ ПАНЕЛИ
"TESIA", ИХ УСТАНОВИТЕ ТАК, ЧТОБЫ «ЕМУ КОРПУСАМИ, ОСТАВАЛОСЬ
МЕСТО ДЛЯ БЛОКИРУЮЩИХ КОНДЕНСАТОРОВ. ПРИ ЭТОМ ВЫВОД ! ОДНОЙ
ЛИНЕйКИ ПАНЕЛЕЙ НЕ БУДЕТ СООТВЕТСТВОВАТЬ ЗВОЕМУ МЕСТУ. ПРОМАР
КИРУйТЕ ИХ СВОЕЙ МЕТК9Й. ЛАЯйТЕ М/С И ПЕРЕХОДЫ С ЮНТА1НОЙ
СТОРОНЫ ПЛАТЫ» ЭТО ИСКЛЮЧИТ ПОЯВЛЕНИЕ ЛИЩНИХ СОЕДИНЕНИЙ.
УСТАНОВИТЕ: ВСЕ М/С» ОБРАЩАЯ ОСОБОЕ ВНИМАНИЕ НА ПОЛОКЕНиЕ КЛЮ
ЧА» КОНДЕНСАТОРЫ БЛОКИРОВКИ ПИТАНИЙ. ПРОПАЯЙТЕ ОСТАВВИЕСЯ ПЕ-
РЕХОДЫ.
ВНИМАНИЕ |
ЕСЛИ У ВАС ИМЕЕТСЯ ДдОйСТИК, С КОНТАКТА1И НА ЭАИчКАНИС, ЕГО
NOIHO ПОДКЛЮЧИТЬ И "IX» ЧЕРЕЗ М/С 535ЛН2. СМОНТИРОЭАВ Ее НА
ПАКЕТНОЙ ЧАСТИ ПЛАТЫ.ВЫХОД М/С СОЕДИНИТЕ : ВХОДАМИ ПОДКЛЮЧЕ*
НИЯ ДЮйСТИКА, РАСПОЛО«ЕННЫМИ РЯДОМ С М/С 321САЭ» ПРИЧЕМ МЛА-
Д»Ий РАЗРЯД РАСП0Л01ЕН БЛИ|Е К ЦЕНТРУ ПЛАТЫ.
ГЛАВА 3,
наладка "zx"
ваша плата сп0нтир0вана»И вы делаете ВКЛЮЧИТЬ EF•убедитель-
но вас ПРОСИМ не делат» этого. вы создадите себе "ассу нену1-
ных ПРОБЛЕМ.
возьмите монтажную схему »2х" и внимательно просмотрите
правильность установки всех микросхем, диодов, соответствие
их наименованию и номиналов.обратите особэе внимание на поло-
1ение ключей микросхем.на тщательно промытой плате посмотри-
те места пайки микросхем,контактных панелей. чтобы исключить
возможные волосковые соединения» возникающие при пай<е. испо-
льзуя для этого увеличительную лупу. устраните все обна-
ру1енные дефекты и несоответствия,
3.1.снимите замыкаюкий проводник с выводов платы »u-3b" и
соедините их Разноцветными проводникам* с блоком питания,
ОБЕСПЕЧИВАВШИМ 5В-1А ЧЕРЕЗ плавкий преДОХэднИТЕЛЬ 2А.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. соблюдайте полярность включения |||
2. чтобы предохранить ваш "zx" от подачи напряжения пре-
вышаюшего подключите к выводам и*. 5Вн плат* стабилит-
рон чс156 или ксв13а. подключите кла*иатуру и tj < вашему
••zx**. теперь мощно подать питание. если вы правильно выполнили
наши рекомендации, на экране тв вы увидите черней квадрат,
убиравшиеся вертикальные полосы, через г: экран очистится и
вы увидите заставку фирмы "sinclair".
ЕСЛИ ТАК НЕ ПРОИЗОШЛО, ТО ВАМ ПРЕДСТОИТ ЗАНЯТЬСЯ НАЛАДКОЙ
ВАШЕГО КОМПЬЮТЕРА.
НАЧНЕМ С САМОГО ХУДЫЕГО. СГОРЕЛ ПРЕДОХРАНИТЕ ЛЬ•ПРОВЕРТЕ
ПЛАТУ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ в m3htaie, провесе ,10-
ЛЯРОСТЬ ПИТАНИЯ, ИСПРАВНОСТЬ БЛОКА ПИТАНИЯ. УБЕДИВШИС» ЧТО
ВСЕ 3 ПОРЯДКЕ ЕШЕ РАЗ ВКЛЮЧИТЕ "ZX", НА ЭКРАНЕ НИЧЕГО Ч|Т.ДЛР
ДАЛЬНЕЙШЕЙ РАБОТЫ ПОНАДОБИТСЯ ОСциЛЛОГ'Аф С п010СО о про-
ПУСКАНИЯ НЕ НИ«Е 3 МГЦ, С ДЕЛИТЕЛЕМ 1м0. СОЕДИНИТЕ КОРПУС
ОСЦИЛЛОГРАФА С и-»» пит АНИЯН2Хи И ПО bojmofhocth ЗАЗЕМЛИТ;- ЕГО
проверьте :
работу тактового генератора u1, 02
ДЕЛИТЕЛЯ ЧАСТОТЫ 03/3,2,6,7; 04/3,2,6,7; 014.21 j3/3,
2.6,71 6/3,2 ,6,7.НАЛИЧИЕ СИГНАЛОВ СВИДЕТЕЛЬСТВУЕТ 05
ИСПРАВНОСТИ.
ss-bop ПЗУ-0 029/22 НАЛИЧИЕ СИГНАЛА ВЫБОРА 13У (НЕСКО-
ЛЬКО КОРОТКИХ ИМПУЛЬСОВ ПОСЛЕ НА1АТИЯ КНОПКИ "peset")
ПЭИТВЕР»ДАЕТ ПРАВИЛЬНУЮ РАБОТУ "290".
НАЛИЧИЕ ТВ СИНХРОИМПУЛЬСОВ 0 11.4/11,12,13. "СС"-12
мчс. у икси-1 1С.
СИГНАЛ "ВИДЕО" СМЕСЬ СИНХРОИМПУЛЬ:ОВ и С/ММы
A3/13.
при наличии всех этих сигналов на экране тв должны появиться*
черный квадрат или квадрат с вертикальными полосами и цвет-
ными квадратиками. вашей дальнейшей задачей будет просмотр
сигналов на шинах адреса и данных для выявления обрывов и ко-
ротких замыканий.
ЕСЛИ НА ТВ ЕСТЬ НЕУСТОЙЧИВОЕ ИЭ06РАИЕНИЕ ИЛИ ОТСУТСТВУЕТ
СИНХРОНИЗАЦИЯ, СКОРЕЕ ВСЕГО ПЕРИОД СИНХРОИМПУЛЬСОВ "ZX" НЕ
СООТВЕТСТВУЕТ СТАНДАРТУ. ПРОВЕРЬТЕ ЧАСТОТУ КВАРЦА, УСТАНОВЛЕН
НОГО В "2Xй И ВКЛЮЧЕНИЕ СЧЕТЧИКА 04.
проверка и наладка процессорной части "zx".
на экране вашего тв нет фирменной заставки*
проверяем:
- наймите и не отпускайте кнопку "reset»»,осциллографом прос-
мотрите состояние шин адреса» данных и управления цп "z60"
шина данных - логическая "1 " на всех выводах;
шина адреса и управления - 1-2в. утечка входов ttl 5
цель просмотра • определение замыканий с нулевой виной и
♦ 58. просмотрите состояние шин в разных частях платы*
устраните замыкания И обрывы ШИН,

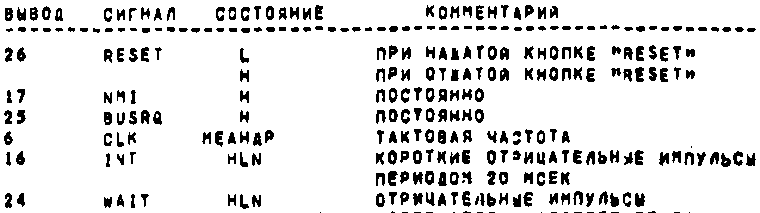

- сигналы на выоодах "zbo" долину соответствовать!
ПРОВЕРЯЕМ МАГИСТРАЛЬНУЮ Ь'ИНУ ОЗУ :
СНИМИТЕ С ПАНЕЛЕЙ ВСЕ ИМС 565РУ5 И ПРОСМОТРИТЕ ОСЦИЛЛОГРА-
ФОМ УРОиНИ НА выводах "14" всех ПАНЕ ЛЕД»(долдно $ЫТЬ-1-2В).
ПРИ НЕСООТВЕТСТВИИ ПРОВЕРЬТЕ МИНу НА ЗАМЫКАНИЕ И ОБРЫВЫ.
УБЕДИВШИСЬ» ЧТО ВСЕ В ПОРЯДКЕ» УСТАНОВИТЕ ВСЕ ИМС 565РУ5
НА свои МЕСТА, КОНТРОЛИРУЯ ПОЛОЖЕНИЕ КЛЮЧА.
ВНИМАНИЕ!
ВСЕ МАНИПУЛЯЦИИ С ИМС А ДРУГИЕ РАБОТЫ ПРОИЗВОДИТЕ ОРИ ВЫКЛЮ-
ЧЕННОМ ПИТАНИИ ВАШЕГО "ZX", ЭТО ИЗБАВИТ ВАС ОТ НЕОбХОДИНОСТИ
ПОВТОРНОГО ПРИОБРЕТЕНИЯ ВСЕХ МИКРОСХЕМ.
НА ЭКРАНЕ ЧЕРНЫЙ ПРЯМОУГОЛЬНИК С ИСЧЕЗАВШИМИ ИЛИ иеподвим-
ными КРАСНЫМИ ВЕРТИКАЛЬНЫМИ ПОЛОСАМИ. Такое изоврацние ФОР-
МИРУЕТСЯ ПРИ НЕЗАВЕРШЕНИИ РЕЗИДЕНТНОГО testa озу ПО ПРИЧИН!?
- НЕИСПРАВНОСЬ ИЛИ НЕПОЛНАЯ 'ЕМКОСТЬ ОДНОЙ ИЛИ НЕСКОЛЬКИХ
ИМС 565 РУ5
- НЕИСПРАВНОСТИ М/с 032» ОБРАТИТЕ ВНИМАНИЕ НА ВЫВОДЫ till.
ПРИ НЕЗАВЕРШЕННОМ ТЕСТЕ ОЗУ ДЛЯ КОНТРОЛЯ И ПОПЫТКИ ВЫВЕСТИ
"IX" В МОНИТОР СЛЕДУ* в ПРЕДЕЛАХ 4,В»5*3 V ИЗМЕНЯТЬ НАПРЯЦ*
НИЕ ПИТАНИЯ.ПОСЛЕ КАЖДОГО ИЗМЕНЕНИЯ НАМИНАЙТЕ КНОПКУ »*ЕВЕТ",
ПРАВИЛЬНОЕ ВЫПОЛНЕНИЕ РЕКОМЕНДАЦИЙ ДОЛДНО привести к НОРМАЛЬ-
НОМУ ВЫПОЛНЕНИЮ ТЕСТА И ВЫХОДУ МАШИНЫ В МОНИТОР.
ЕСЛИ ЗАСТАВКА ФИРМЫ ВЫВОДИТСЯ НА ЭКРАН В ИСКАЖЕННО* ВИДЕ
(ПОВТОРЯЮТСЯ ЗНАКИ» ОТОУТСТВУЮТ ЭЛЕМЕНТЫ ЗНАКОВ или ЛИШНИЕ
ТЕМНцЕ ТОЧКИ)» ЭТО УКАЗЫВАЕТ НА НЕИСПРАВНОСТЬ - 016» 01?»
01В, 019. ЭТОТ УЗЕЛ САМЫЙ СЛОЖНЫЙ В ПОИСК! НЕИСПРАВНОСТЕЙ ИЗ*
ЗА СЛ01Н0Й СТРУКТУРЫ Д ПАНИЧЕСКИХ СИГНАЛОВ.
МЕТОД ОТЫСКАНИЯ ДЕФЕКТОВ УЗЛА КОММУТАЦИЙ АДРЕСНОЙ ВИН» оЭу
УЗЕЛ НА ИНС 016» 0171 01В, 01*» КОММУТИРУЕТ АДРЕСА!
МЛАДЫИй/СТАРМИй ВИНЫ АДРЕСА ПРОЦЕССОРА И ЧЛАДЦИЙ/СТДРцИй МИНЫ
СЧЕТЧИКА АДРЕСА ВИДЕО ОЗУ, РАЗДЕЛЯЯ ПРОЦЕССОРНУЮ И ЭКРАННУЮ
ОБЛАСТИ ОЗУ.
ТАКАЯ КОНСТРУКЦИЯ ДЕШИФРАТОРА АДРЕСОВ И СПОСОБА РАЗДЕЛЕНИЯ
ОБЛАСТЕЙ ПАМЯТИ ВНУТРИ ОДНОЙ ЛИНЕЙКИ ОЗУ ОБ'ЕНО" 64 К, ЯВЛЯ-
ЕТСЯ ОСНОВНЫМ ДЕФЕКТОМ ДАННОГО СХЕМНОГО >ЕмЕНИЯ. НИЗКАЯ СКО-
РОСТИ ВЫВОДА ИНФОРМАЦИИ НА ЭКРАН ПРИВОДИТ К ПОЯВЛЕНИЮ ИСКАДЕ-
НИЙ И ВИДИМОМУ МЕРЦАНИЮ Л0ДВИ1МЫХ ЭЛЕМЕНТОВ И30Б^А<ЕНИЯ.
