Контроллер дисководов. Канал записи и канал чтения. 1997 г.

Выпуск 3 - электрические схемы узлов записи.


ЭЛЕКТРИЧЕСКИЕ СХЕМЫ УЗЛОВ ЗАПИСИ

Если сравнить между собой вре-
менные параметры сигналов WD
и -WRDATA, можно понять, почему,

вопреки рекомендациям разработчи-

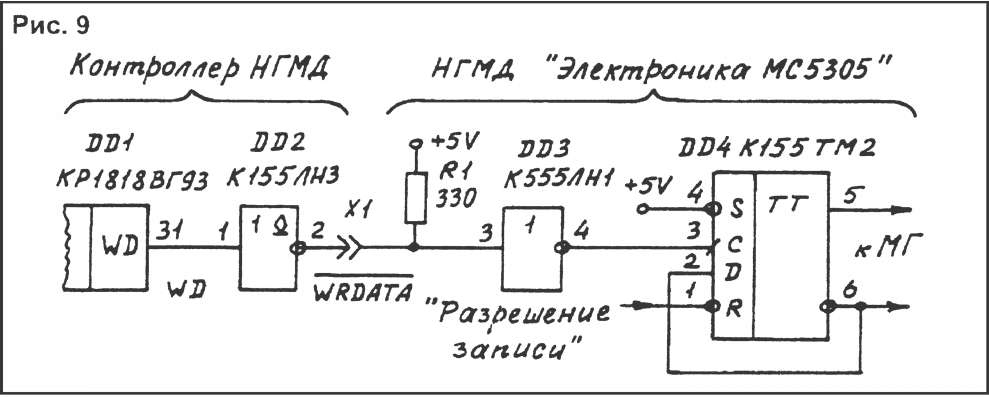

ков [6], работает схема простейшего
узла записи, приведенная на рис.9
(CPU "Балтик", "Эрик").

Выходной сигнал контроллера -
WRDATA получается путем логичес-
кого инвертирования сигнала WD.
Это возможно, т.к. допуски на дли-
тельность WRDATA больше, чем на
WD. Далее -WRDATA через разъем
X1 по кабелю поступает в дисковод.
Для примера выбран отечественный
НГМД МС5305.

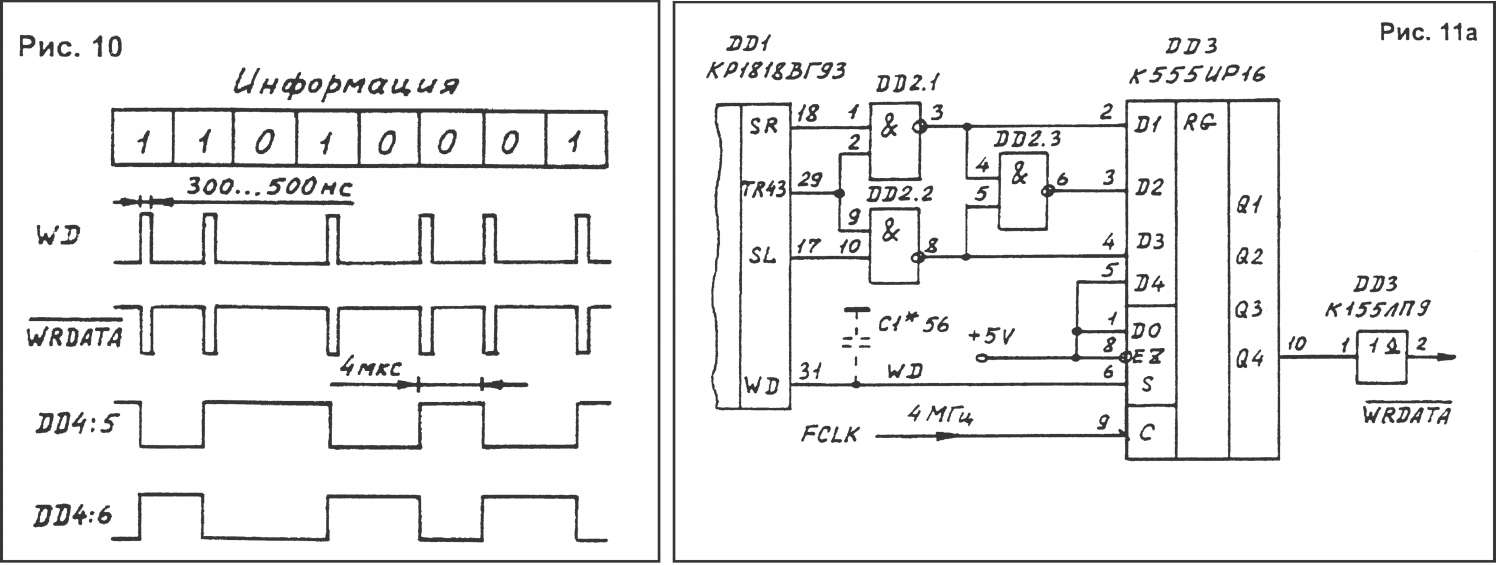

печивает деление на 2 входной час-
тоты (рис. 10).

Это понятно, т.к. цифровую ин-
формацию несет не длительность -
WRDATA, а его период.

С парафазных выходов триггера
сигнал записи поступает через диод-
но-резистивный коммутатор на маг-
нитную головку (МГ).

Небольшая тонкость. Запись про-
исходит благодаря перепадам тока
в МГ. Ширина элементарного маг-
нитного "отпечатка" определяется в
первую очередь конструкцией МГ и
параметрами ферроматериала дис-
кеты.

Как видно, длительность сигнала
-WRDATA принципиального значе-
ювелирной юстировке дисковода,
фирменной сборке, высоком качест-
ве дискет — и с внутренних дорожек.
Возможность обмена записями с
коллегами всетаки остается пробле-
матичной, т.к. при смене дисковода
уверенное чтение информации с
последних дорожек не гарантирует-
ся из-за эффекта "сдвига пиков".

(Продолжение. Начало в NN10-11/98)

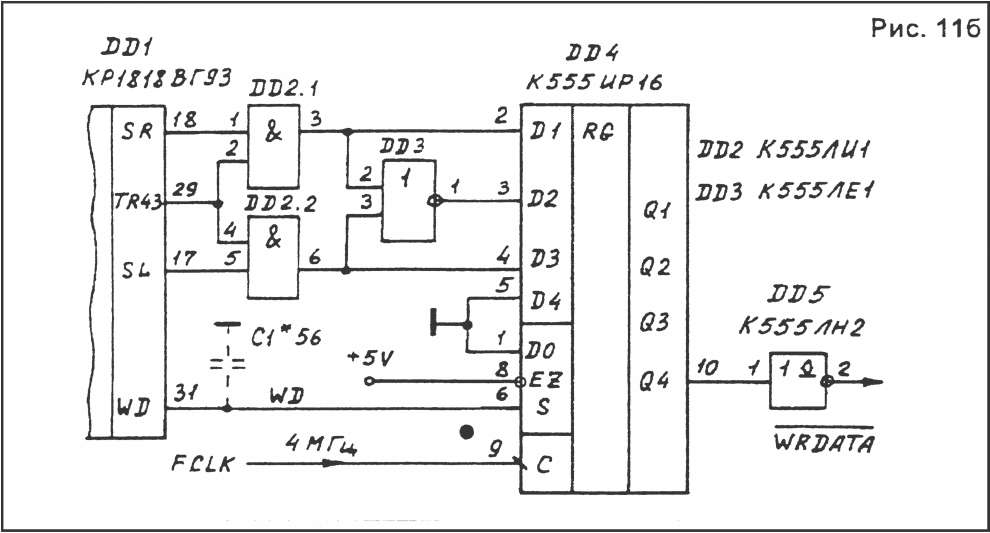

Разработчики быстро оценили
недостатки простейшей схемы и пе-
решли к более сложным (рис. 11а —
CPU "ОРИОН-128", рис.11б — CPU
"ATM-TURBO-2").

Во-первых, в этих схемах длитель-
ность импульса выходного сигнала
-WRDATA стала меньше по сравне-
нию с исходным WD практически в 2
раза — 250 нс вместо 300...500 нс.
Суть нововведения не столько в са-
мой величине длительности, сколько
в принудительной фазировке и пе-
реднего, и заднего фронтов сигнала.

Во-вторых, для уменьшения фа-
зовых искажений вводится предком-
пенсация сигналов -WRDATA при
записи начиная с сорок четвертой
дорожки и далее.

При неустойчивой работе регист-
ра в подобных схемах иногда вводят
конденсатор С1* (показан пункти-
ром), который сдвигает во времени
импульсные последовательности на
входах S и С. Другое решение — ин-
версия сигнала FCLK.

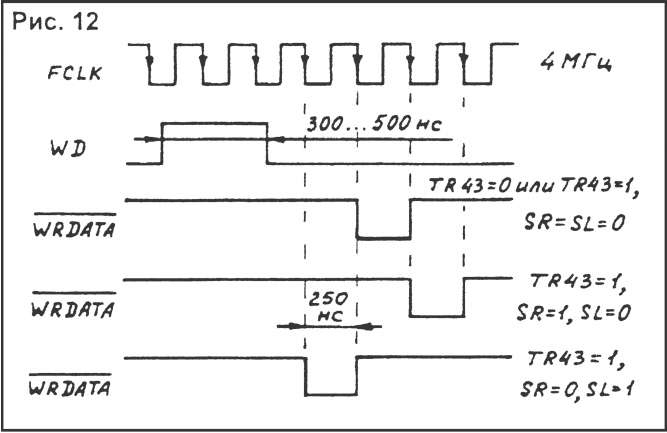

Поясняющие временные диа-
граммы приведены на рис.12.

Логика функционирования обеих
схем идентична. Разница заключа-

Нагрузкой инвертора с открытым
коллектором DD2 является низкоом-
ный резистор R1. Инвертор DD3 уве-
личивает крутизну фронта сигнала,
подаваемого на синхровход триггера
DD4.

При высоком уровне сигнала
"Разрешение записи" триггер обес-
ния не имеет, важно, чтобы расстоя-
ние между передними фронтами им-
пульсов было жестко сфазировано и
не "плавало".

Информация, записанная при
помощи приведенной схемы, как
правило, без вопросов считывается
с внешних дорожек дискеты, а при
ется в инверсии некоторых внутрис-
хемных сигналов, что не имеет боль-
шого значения.

Принцип работы узла защиты за-
ключается в том, что по переднему
фронту сигнала WD в сдвиговый ре-
гистр К555ИР16 заносится код, опре-
деляемый логическими уровнями на

40...43-й дорожек для некоторых ти-
пов дисководов.

К нюансам схемы относится при-
менение не совсем чистого меандра
FCLK 4 МГц, который поступает со
схемы цифрового выделения дан-
ных узла чтения. Такое решение уп-
рощает общую схему контроллера,
но не ухудшает параметры, так как в
режиме записи этот сигнал все рав-
но остается строгим меандром.

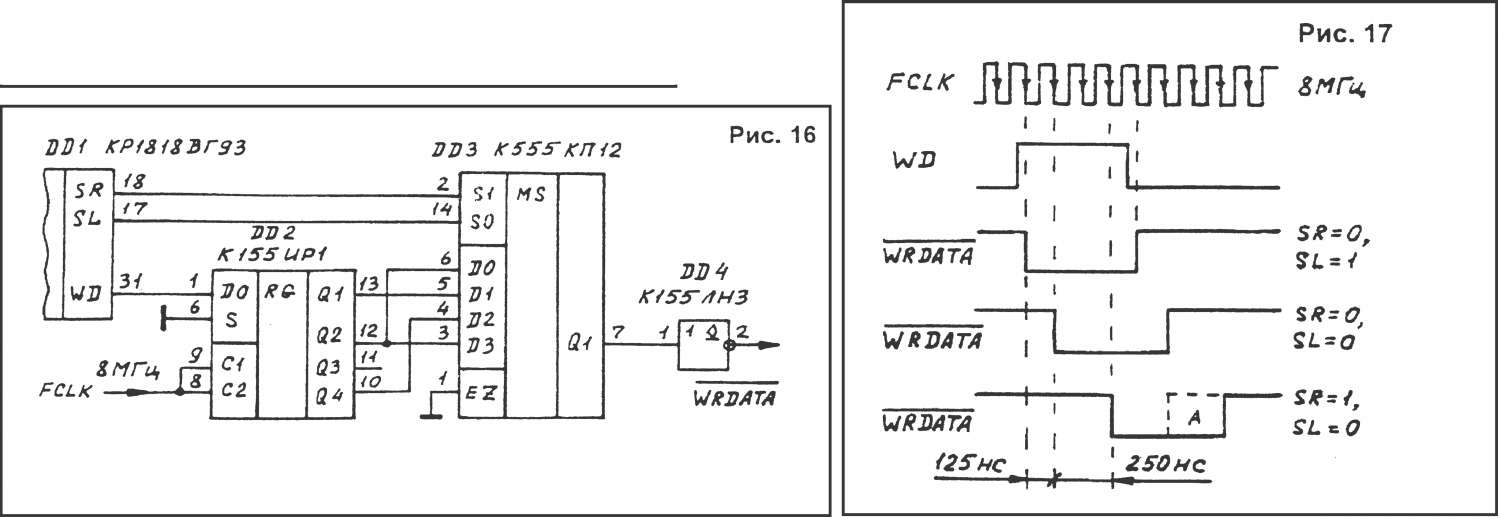

Дальнейшее развитие темы пред-
ложено в схеме рис. 16, временные
диаграммы работы которой пред-
ставлены на рис. 17 (усовершенс-
твованный контроллер для CPU
"ВЕКТ0Р-06Ц").

Сдвиговый регистр выполнен на
микросхеме К155ИР1. Важной осо-
бенностью схемы является увеличе-
ние тактовой частоты FCLK с 4 МГц
до 8 МГц. За счет этого появляется
возможность установить задержку
предкомпенсации равной 125 нс, что
вдвое меньше по сравнению с пре-
дыдущими схемами.

Имеется еще одна особенность
схемы, очень привлекательная с точ-
ки зрения практики. Связка "регистр
К155ИР1 - мультиплексор К555КП12"
позволяет установкой перемычек
изменять время предкомпенсации
в довольно широких пределах отде-

входах Dl...D4. По окончании сигнала
WD этот код выводится из регистра в
последовательном виде через выход

11 к выводу 10 микросхемы DD3 (по-
казано пунктиром).

Еще одна разновид-
ность схем с применени-
ем регистра К555ИР16
изображена на рис.15
(CPU "KAY-256").

Отличительная осо-
бенность схемы — от-
сутствие сигнала TR43,
то есть предкомпенса-
ция производится для
всех без исключения
дорожек — как внешних,
так и внутренних.

Q4 синхроимпульсами FCLK (4 МГц).
Период повторения синхроимпуль-
сов FCLK составляет 250 нс, что и
определяет длительность выходного
сигнала -WRDATA.

В зависимости от комбинации
сигналов SR, SL, TR43, на выходе
формируют импульсы одинаковой
длительности, сдвинутые друг отно-
сительно друга на 250 нс. Компенса-
ция фазовых искажений происходит
автоматически — ВГ93 сам "знает",
когда выдавать сигналы SR и SL.

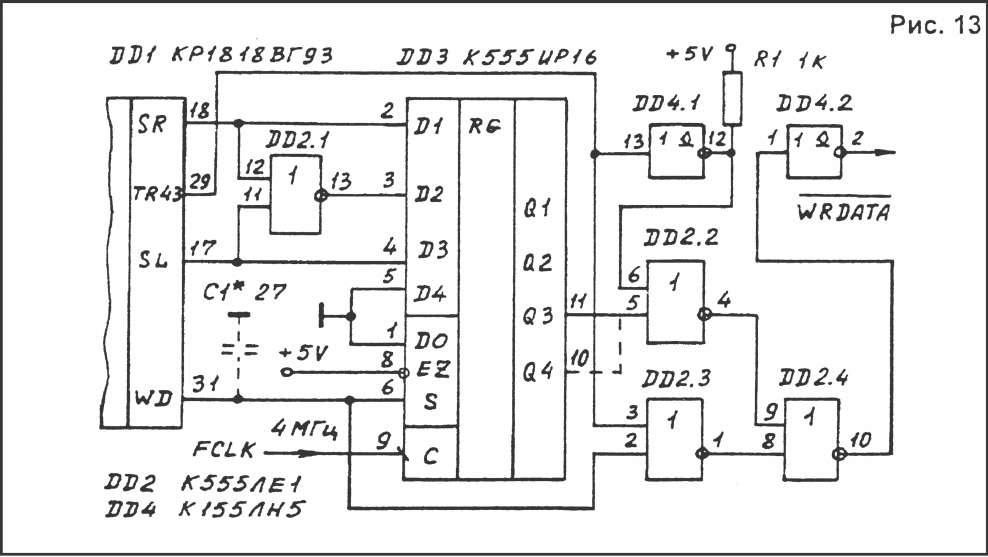

На рис.13 показан случай, когда в
некоторых контроллерах сигнал сни-
мается не с выхода Q4, а с выхода
Q3 регистра. К чему это приводит?

Для записи без предкомпенсации
(SR=0, SL=0) и для записи с отста-
ванием (сдвиг вправо) (SR=1, SL=0)
форма импульсов остается прежней.
Однако для записи с опережением
(сдвиг влево) (SR=0, SL=l) длитель-
ность импульса -WRDATA расши-
ряется и становится равной 500 нс

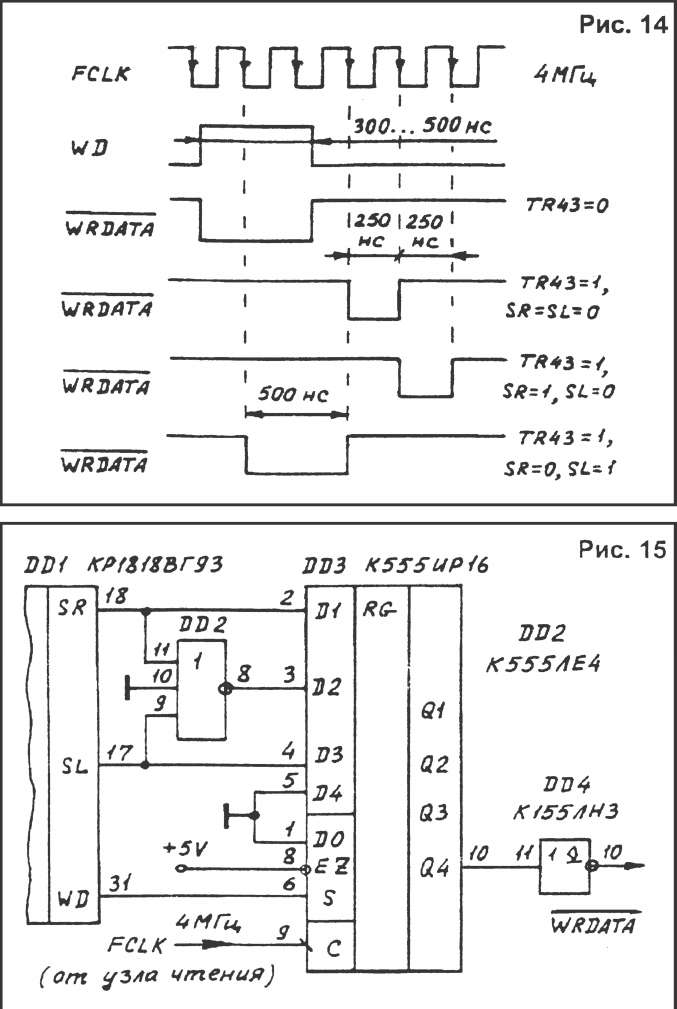

(рис. 14).

Нельзя признать это логичным и
оправданным, поскольку тем самым
вводится непропорционально боль-
шое значение сдвига влево. Схему
рис.13 легко привести к стандартно-
му виду перепайкой цепи от вывода

Логика простая — на внешних до-
рожках условия для считывания хо-
рошие, и некоторая "перекомпенса-
ция" не ухудшает параметры чтения,
так как расстояние между участками
с разной намагниченностью (рис.6)
достаточно велико. Напротив, при
приближении к дорожке с номером
43 в данном случае происходит
плавное наращивание задержек от-
ставания/опережения. Следователь-
но, исчезают проблемы с неустойчи-
вым чтением информации в районе
льно для сдвига вправо и отдельно
для сдвига влево. Таким образом,
можно оптимально учесть особен-
ности конкретного типа дисковода.

Как известно, величина "сдвига
пиков" при записи зависит от массы
факторов и однозначному расчету не
поддается. Ее определяют опытным
путем. Например, по мнению авторов
схемы, изображенной на рис.16,для
японских 80-дорожечных дисково-
дов ТЕАС (FD-55) лучше подходят
задержки: опережения - 125 нс и от-
ставания - 250 нс.

Данный факт не
противоречит теории
[7], согласно которой
реальные отклики маг-
нитных "отпечатков"
имеют асимметричную
форму вследствие
эффекта саморазмаг-
ничивания и нелиней-
ности перехода намаг-
ниченности носителя.

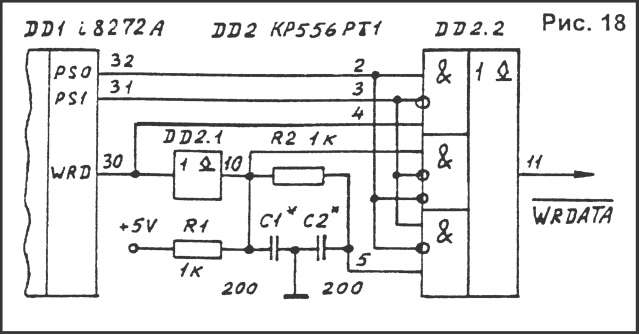

Подбор задержки
предкомпенсациипред-
лагают и разработчики
универсальной платы
контроллера #МС5301
(рис.18), выполненной
на базе i8272A [10].
Конденсаторами С1* и
С2* устанавливают за-
держки соответственно
опережения и отста-
вания. Все логичес-
кие связи выполнены
внутри программируе-
мой матрицы DD2, что
позволяет максималь-

но упростить конструкцию. Особен-
ность схемы - отсутствие жесткой
фазировки выходных сигналов изза
RC - формирователей.

При этом период сигнала -
WRDATA в большей степени подвер-
жен изменению вследствие темпера-
турных колебаний, нестабильности
питающего напряжения и наводок.

(Продолжение следует)
