Ремонт дисководов - Схемы, чертежи - накопитель FD-55 (модель A-F). Схема электрическая принципиальная. Сервопривод S,G.

Ремонт дисководов

1994 г.

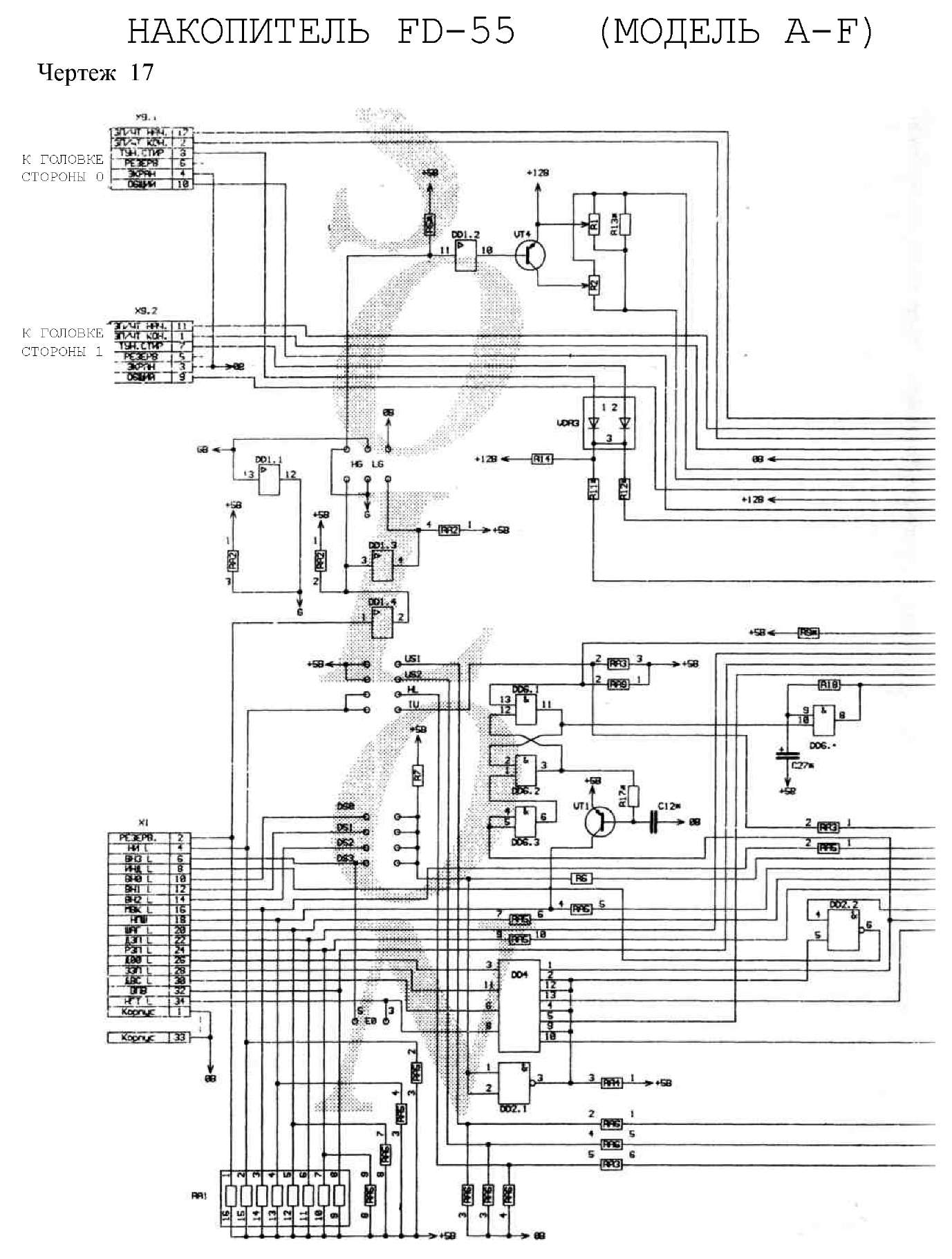

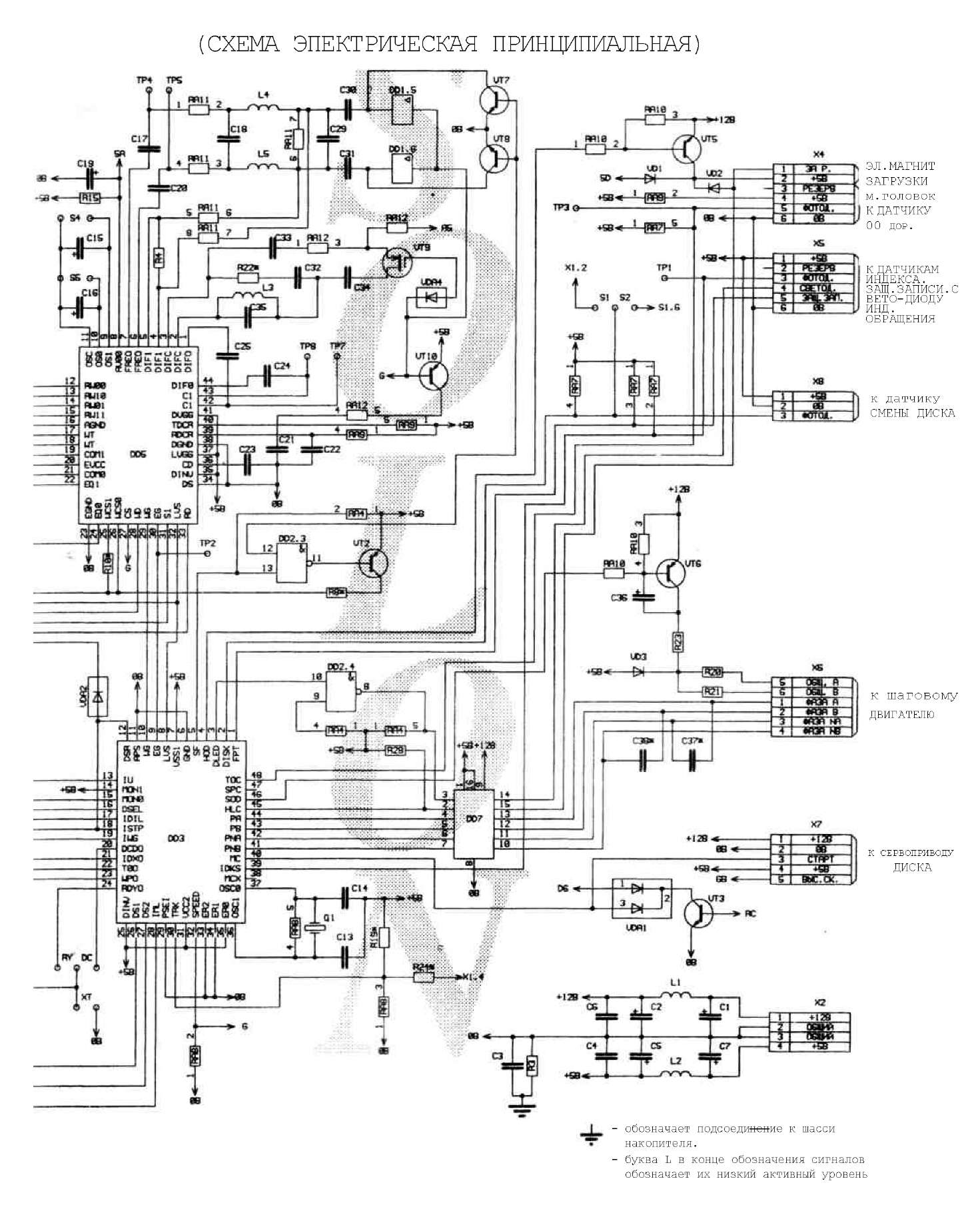

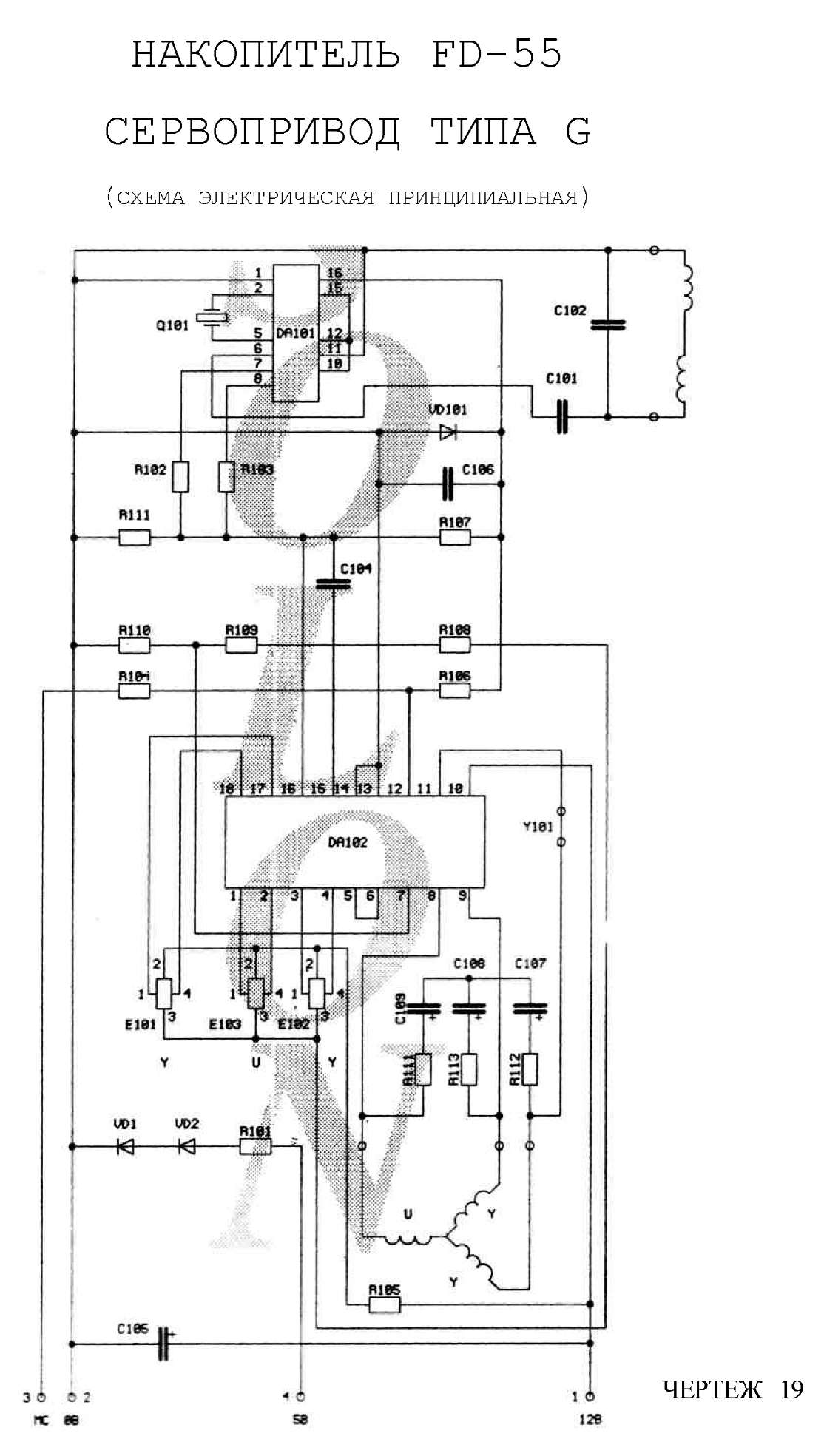

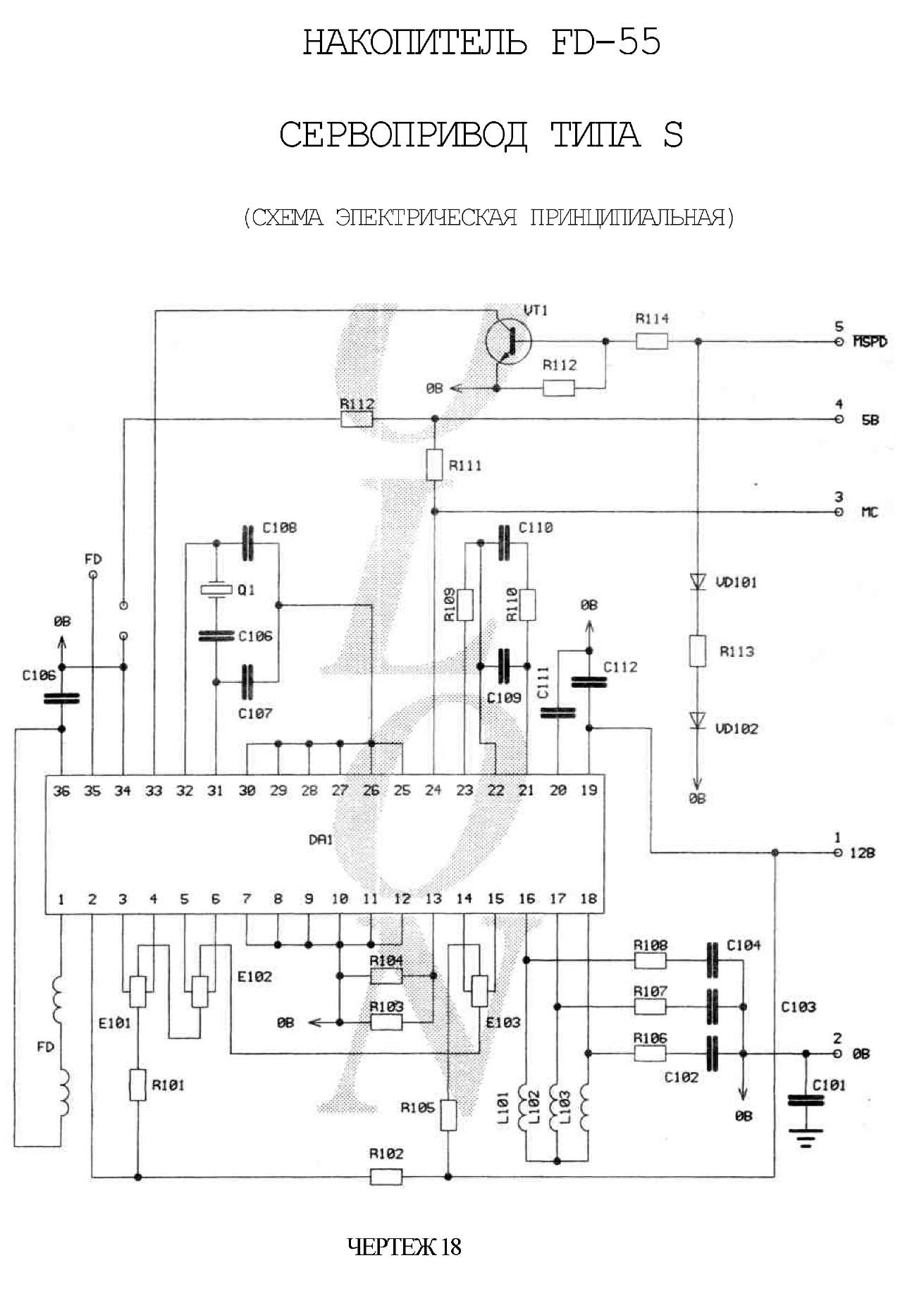

Схемы, чертежи - накопитель FD-55 (модель A-F). Схема электрическая принципиальная. Сервопривод S,G.

СОДЕРЖАНИЕ:

От авторов - вступительное слово.
Накопители ЭЛЕКТРОНИКА МС 5305, МС 5311, МС 5313 - входные и выходные сигналы накопителей. Основные операции. Устройство и работа накопителя МС 5305.
Устройство и работа накопителя МС 5305 - блок задержки стирания. Устройство записи-воспроизведения. Схема записи данных. Сервопривод диска.
Устройство и работа накопителей МС 5305, MC 5311, МС 5313 - характерные неисправности и способы их устранения. Накопитель не реагирует при обращении, нет индикации обращения, не включается привод диска, нет чтения. Не работает электромагнит загрузки магнитных головок, нет чтения информации с диска. Блок магнитных головок не перемещается. Возможные неисправности сервопривода диска.
Ремонт накопителя МС 5323.01 - Накопитель не реагирует при обращении, нет индикации обращения, привод диска не работает, нет чтения. Блок магнитным головок не перемещается по команде. Блок головок перемещается на указанную дорожку, нет чтения. Диагностические контакты и регулировки.
Устройство и работа накопителя FD55 (модели A-F) - технические данные и характеристики. Состав и работа. Схема управления. Счетчик дорожек. Схема чтения-записи. Схема привода диска.
Ремонт накопителя FD-55L - при обращении дисковод не реагирует, нет индикации обращения, привод диска не работает, нет чтения. Блок магнитных головок не перемещается. Накопитель читает только свои записи. Накопитель с ошибками читает и записывает по всем дорожкам диска.
Ремонт накопителя ROBOTRON - При обращении дисковод не реагирует, нет индикации обращения, привод диска не работает, нет чтения. Блок магнитным головок не перемещается. Блок головок перемещается только в одном направлении. Блок головок перемещается к 00 дорожке и останавливается за счет ограничителя хода, нет чтения. Накопитель работает только в режиме чтения.
Установка и обслуживание накопителей - замена и юстировка магнитных головок. Замена датчика нулевой дорожки. Замена шагового двигателя. Программа тестирования и управления накопителем.
БИС контроллера КР1818ВГ93 для накопителя на гибком диске - однокристальное программируемое устройство, предназначенное для управления выводом информации из ЭВМ на гибкие магнитные диски и вводом информации из НГМД. Описание работы.
БИС контроллера КР1818ВГ93 для накопителя на гибком диске - структура команд контроллера КР1818ВГ93.
Схемы, чертежи - накопитель MC 5305, 5311, 5313. Схема электрическая принципиальная.
Схемы, чертежи - усилитель записи и воспроизведения. Накопитель 5311, 5313.
Схемы, чертежи - сервопривод 1,2. Монтажная схема.
Схемы, чертежи - "Электроника" MC 5305, 5311, 5313. Устройство управления. Усилитель записи-воспроизведения.
Схемы, чертежи - накопитель EC5323.01/EC5326. "Электроника МС5313".
Схемы, чертежи - накопитель FD-55 (модель A-F). Схема электрическая принципиальная. Сервопривод S,G.
Схемы, чертежи - накопитель ROBOTRON K5601/CM5643. Схема электрическая принципиальная.
